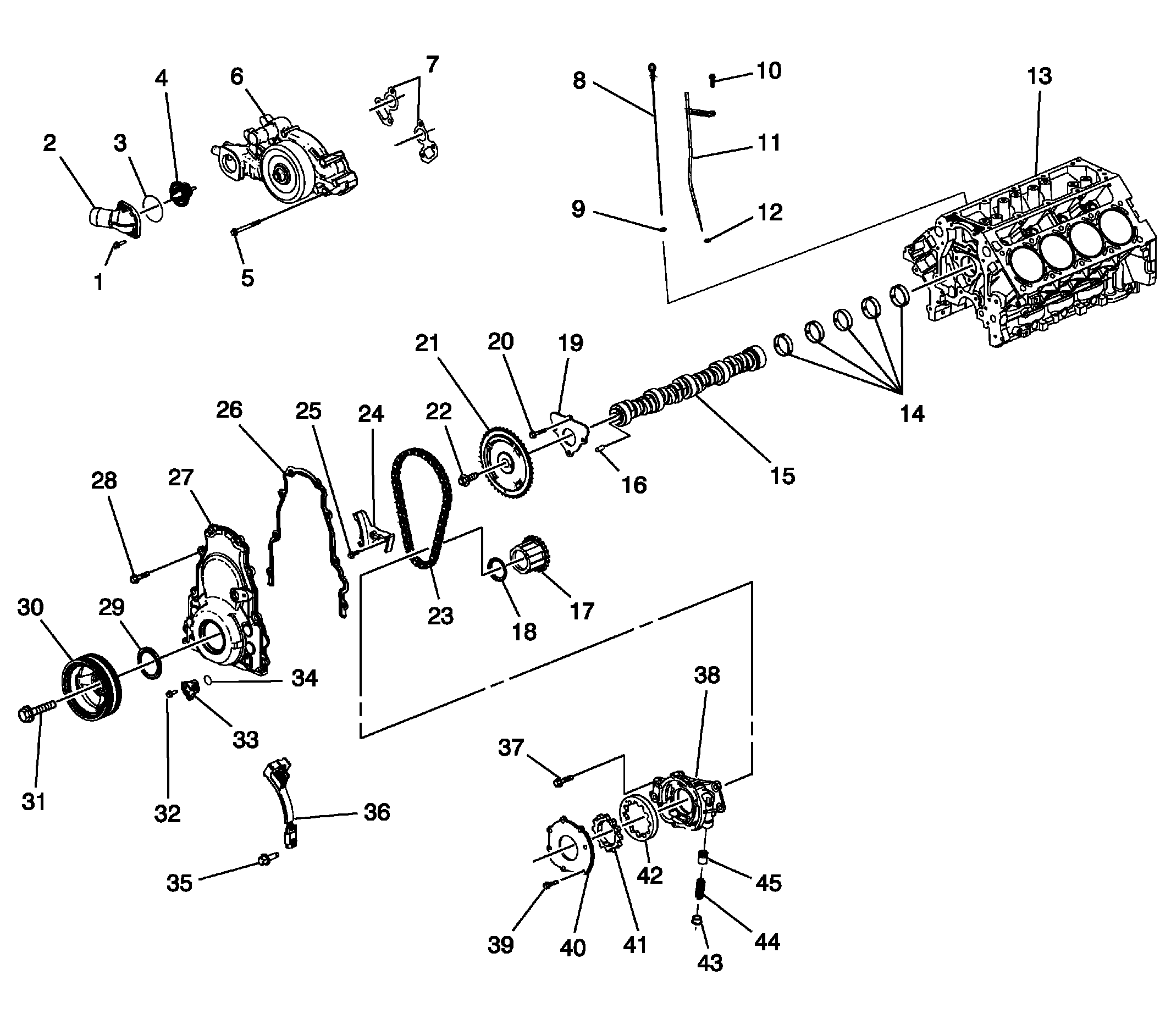

Front of Engine
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Bolt |
| 2 | Water Inlet Housing |
| 3 | O-ring |
| 4 | Thermostat |
| 5 | Bolt |
| 6 | Water Pump |
| 7 | Water Pump Gasket |
| 8 | Oil Level Indicator |
| 9 | O-ring |
| 10 | Bolt |
| 11 | Oil Level Indicator Tube |
| 12 | O-ring |
| 13 | Engine Block |
| 14 | Camshaft Bearings |
| 15 | Camshaft |
| 16 | Camshaft Sprocket Locating Pin |
| 17 | Crankshaft Sprocket |
| 18 | Crankshaft Balancer Washer |
| 19 | Camshaft Retainer |
| 20 | Bolt |
| 21 | Camshaft Sprocket |
| 22 | Bolt |
| 23 | Timing Chain |
| 24 | Timing Chain Tensioner |
| 25 | Bolt |
| 26 | Engine Front Cover Gasket |
| 27 | Engine Front Cover |
| 28 | Bolt |
| 29 | Crankshaft Front Oil Seal |
| 30 | Crankshaft Balancer |
| 31 | Bolt |
| 32 | Bolt |
| 33 | Camshaft Position (CMP) Sensor |
| 34 | O-ring |
| 35 | Bolt |
| 36 | CMP Sensor Wire Harness |
| 37 | Bolt |
| 38 | Oil Pump |
| 39 | Bolt |
| 40 | Oil Pump Housing Cover |
| 41 | Oil Pump Drive Gear |
| 42 | Oil Pump Driven Gear |
| 43 | Oil Pump Housing Plug |
| 44 | Oil Pump Pressure Relief Valve Spring |
| 45 | Oil Pump Pressure Relief Valve |
