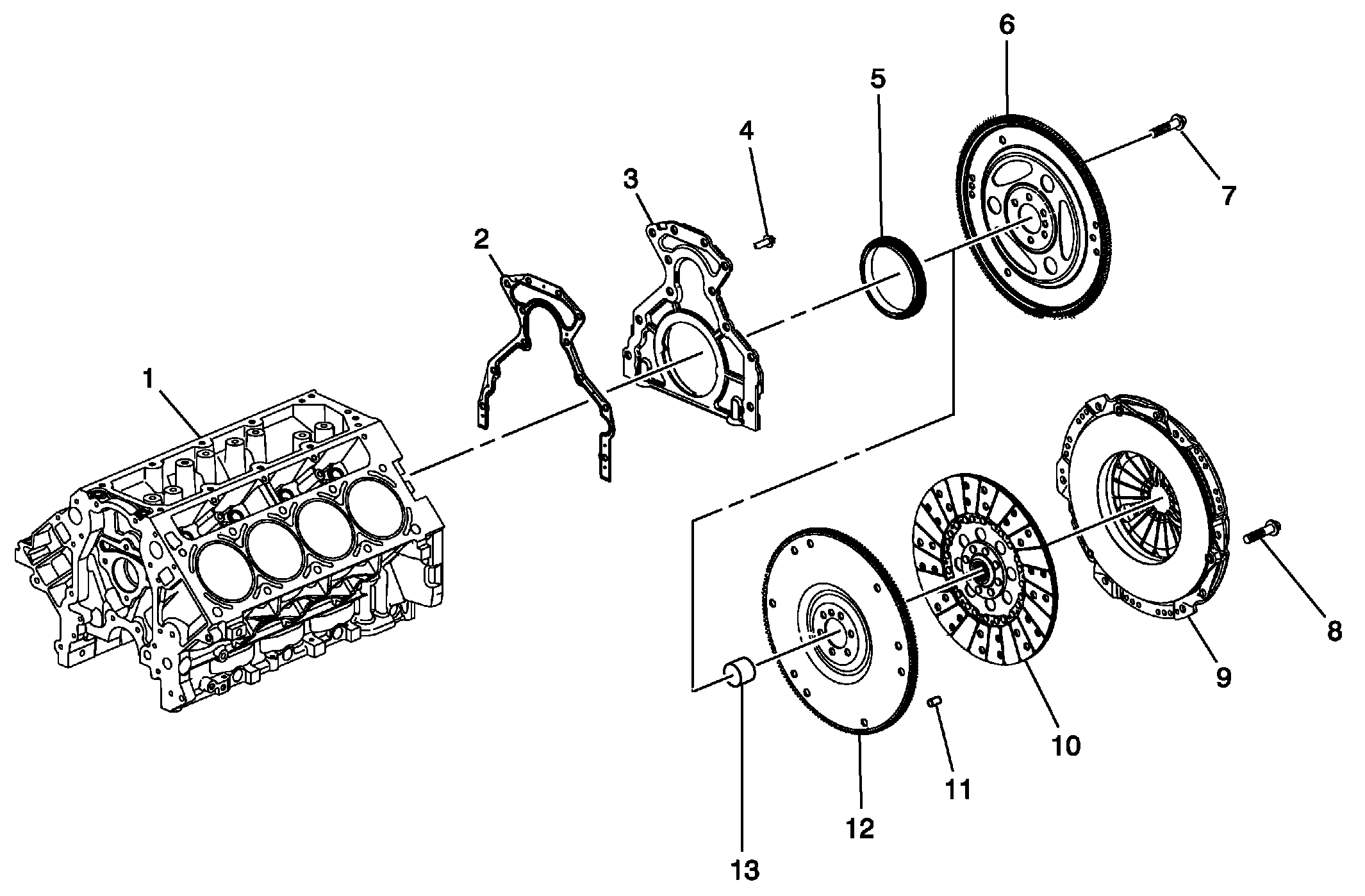

Rear of Engine
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Engine Block |
| 2 | Crankshaft Rear Oil Seal Housing Gasket |
| 3 | Crankshaft Rear Oil Seal Housing |
| 4 | Crankshaft Rear Oil Seal Housing Bolt |
| 5 | Crankshaft Rear Oil Seal |
| 6 | Flex Plate - Automatic Transmission (L99) |
| 7 | Flex Plate Bolt - Automatic Transmission (L99) |
| 8 | Clutch Pressure Plate Bolt - Manual Transmission (LS3) |
| 9 | Clutch Pressure Plate - Manual Transmission (LS3) |
| 10 | Clutch Driven Plate - Manual Transmission (LS3) |
| 11 | Clutch Pressure Plate Locating Pin - Manual Transmission (LS3) |
| 12 | Flywheel - Manual Transmission (LS3) |
| 13 | Transmission Pilot Bearing - Manual Transmission (LS3) |
