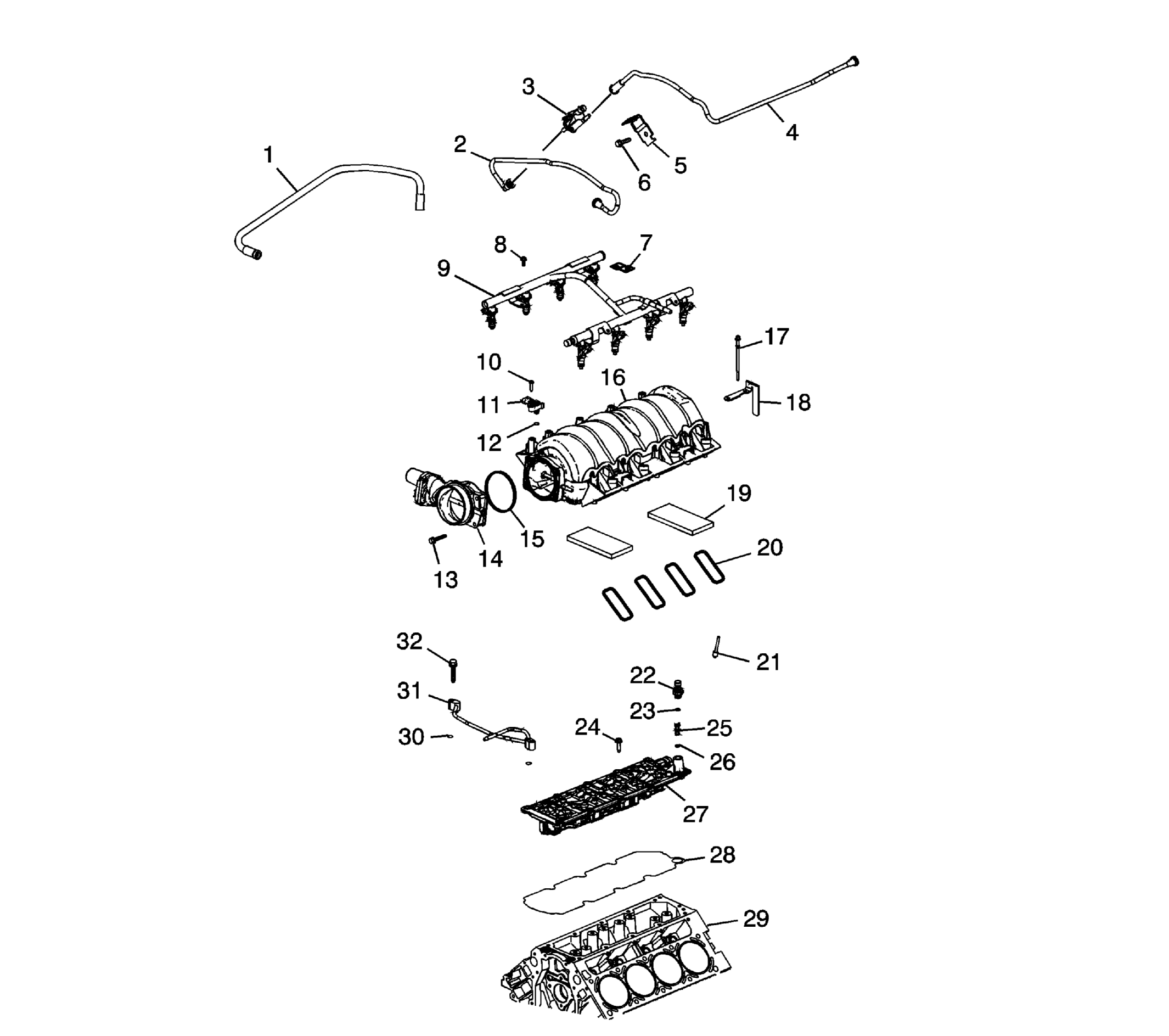

Intake Manifold/Upper Engine
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Positive Crankcase Ventilation (PCV) Tube - Dirty Air |
| 2 | Evaporative Emission (EVAP) Canister Purge Tube |
| 3 | EVAP Canister Purge Solenoid Valve |
| 4 | EVAP Canister Purge Tube |
| 5 | EVAP Purge Valve Bracket |
| 6 | Bolt |
| 7 | Fuel Rail Ground Strap |
| 8 | Bolt |
| 9 | Fuel Rail with Injectors |
| 10 | Manifold Absolute Pressure (MAP) Sensor Bolt |
| 11 | Manifold Absolute Pressure (MAP) Sensor |
| 12 | Seal |
| 13 | Bolt |
| 14 | Throttle Body |
| 15 | Throttle Body Gasket |
| 16 | Intake Manifold |
| 17 | Bolt |
| 18 | Fuel Injection Fuel Rail Stop Bracket |
| 19 | Seal |
| 20 | Intake Manifold Gasket |
| 21 | Engine Coolant Air Bleed Plug |
| 22 | Oil Pressure Sensor |
| 23 | Washer |
| 24 | Bolt |
| 25 | Filter |
| 26 | O-ring |
| 27 | Valve Lifter Oil Manifold |
| 28 | Valve Lifter Oil Manifold Gasket |
| 29 | Engine Block |
| 30 | Seal |
| 31 | Engine Coolant Air Bleed Pipe |
| 32 | Bolt |
