X410 Body Harness to Tail Lamp Harness (T90/WRS)
|
|
- |

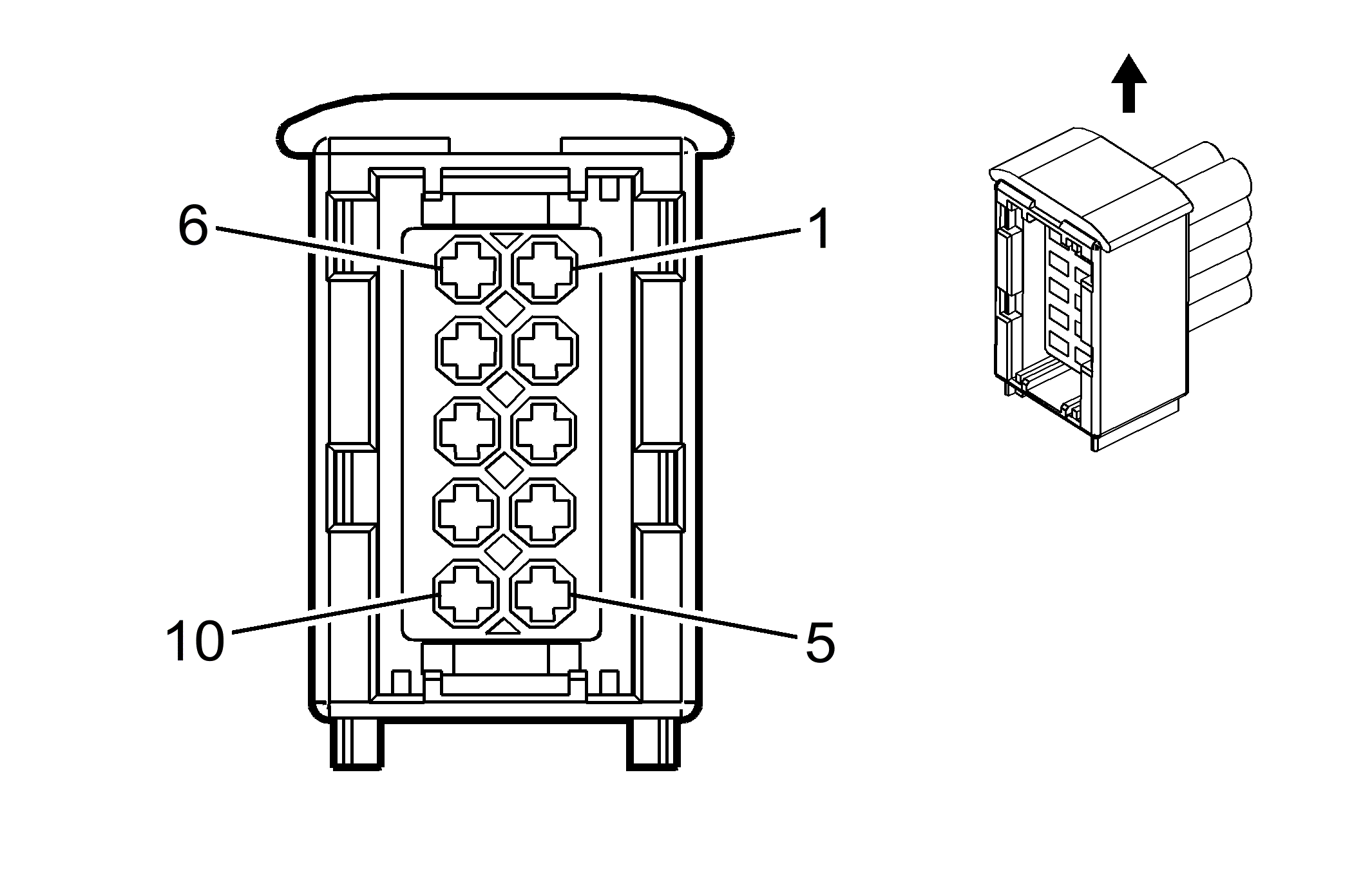

Connector Part Information
- Harness Type: Body
- OEM Connector: 15343381
- Service Connector: 19119833
- Description: 10-Way F 2.8 Series, Sealed (BK)
|
Connector Part Information
- Harness Type: Tail Lamp
- OEM Connector: Not Available
- Service Connector: Service by Harness - See Part Catalog
- Description: 10-Way M
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13575393 |
J-35616-4A (PU) |
J-38125-36 |
964280-2 |
Yazaki 15 |
E |
C |
| II |
Not Required |
Not Available |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
0.5 |
BK |
2550 |
I |
- |
Ground |
1 |
0.5 |
BK |
2550 |
II |
- |
| 2 |
- |
- |
- |
- |
- |
Not Occupied |
2 |
- |
- |
- |
- |
- |
| 3 |
0.5 |
BN/L-BU |
6993 |
I |
- |
Rear Left Park Lamp Control Electronically Controlled |
3 |
0.5 |
BN/L-BU |
6993 |
II |
- |
| 4 |
0.5 |
L-GN |
24 |
I |
- |
Backup Lamp Control |
4 |
0.5 |
L-GN |
24 |
II |
- |
| 5 |
0.5 |
YE |
7542 |
I |
- |
Left Rear Stop Lamp Control |
5 |
0.5 |
YE |
7542 |
II |
- |
| 6 |
0.5 |
YE/BK |
1334 |
I |
- |
Left Rear Turn Signal Lamp Control |
6 |
0.5 |
YE/BK |
1334 |
II |
- |
| 7 |
0.5 |
YE |
5356 |
I |
- |
Left Tail Lamp Outage Detection Signal |
7 |
0.5 |
YE |
5356 |
II |
- |
| 8 |
0.5 |
OG |
122 |
I |
- |
Rear Fog Lamp Control |
8 |
0.5 |
OG |
122 |
II |
- |
| 9 - 10 |
- |
- |
- |
- |
- |
Not Occupied |
9 - 10 |
- |
- |
- |
- |
- |
