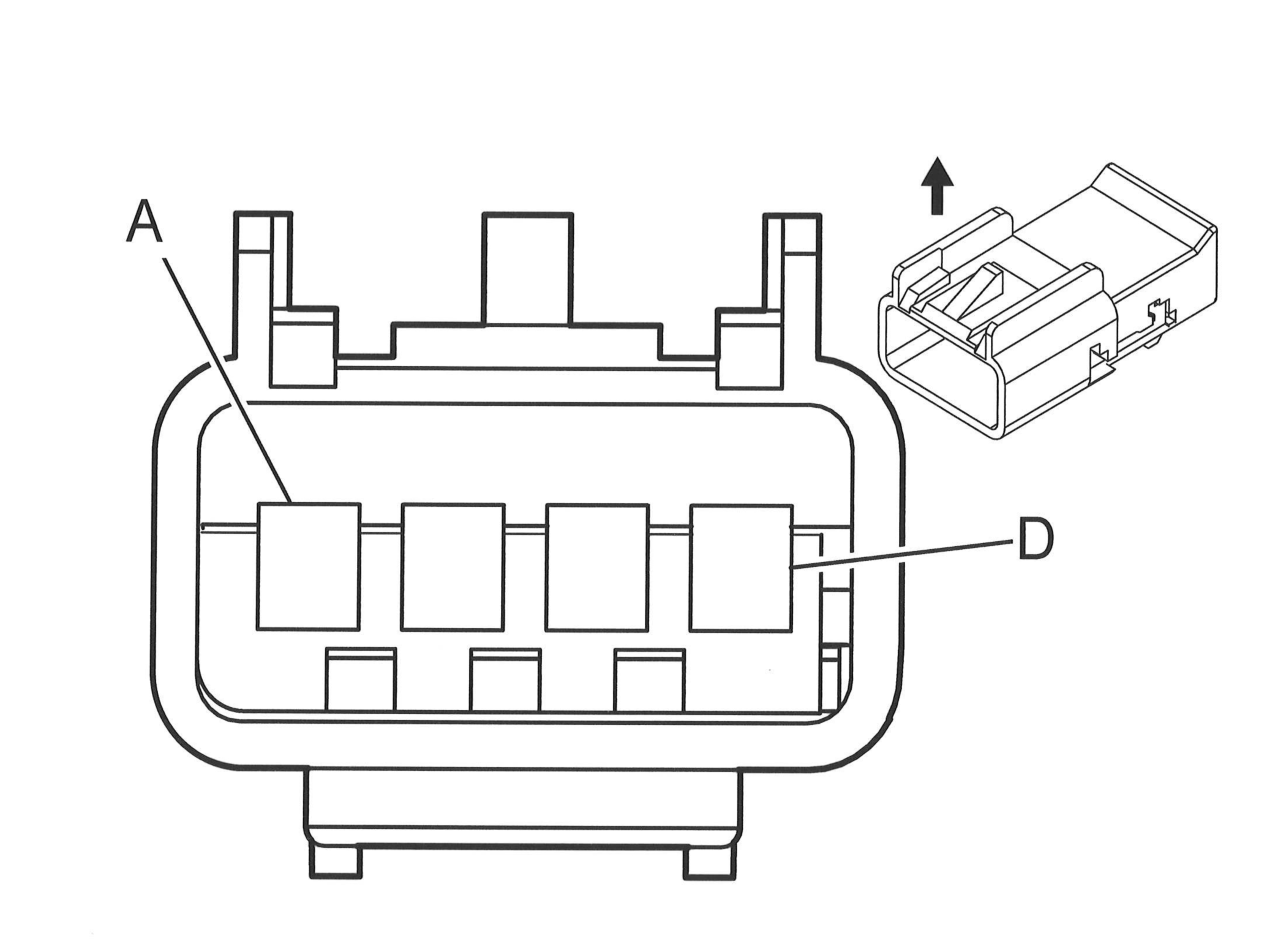

X359 Manual Service Disconnect Harness to Battery Disconnect Unit Harness
|
|
Connector Part Information
- Harness Type: Manual Service Disconnect Jumper
- OEM Connector: 15332135
- Service Connector: 15306414
- Description: 4-Way F GT 150 Series (BK)
|
Connector Part Information
- Harness Type: Battery Disconnect Unit Jumper
- OEM Connector: Not Available
- Service Connector: Not Available
- Description: 4-Way M GT 150 Series (NA)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13575735 |
J-35616-2A (GY) |
J-38125-553 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
X359 Manual Service Disconnect Harness to Battery Disconnect Unit Harness
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| A |
0.5 |
VT |
5087 |
I |
- |
High Voltage Interlock Loop Signal (1) |
A |
0.5 |
VT |
5087 |
II |
- |
| B |
0.5 |
VT/WH |
5087 |
I |
- |
High Voltage Interlock Loop Signal (1) |
B |
0.5 |
VT/WH |
5087 |
II |
- |
| C |
0.5 |
GY/VT |
5595 |
I |
- |
High Voltage Interlock Loop Signal (2) |
C |
0.5 |
GY/VT |
5595 |
II |
- |
| D |
0.5 |
GY |
5595 |
I |
- |
High Voltage Interlock Loop Signal (2) |
D |
0.5 |
GY/VT |
5595 |
II |
- |
