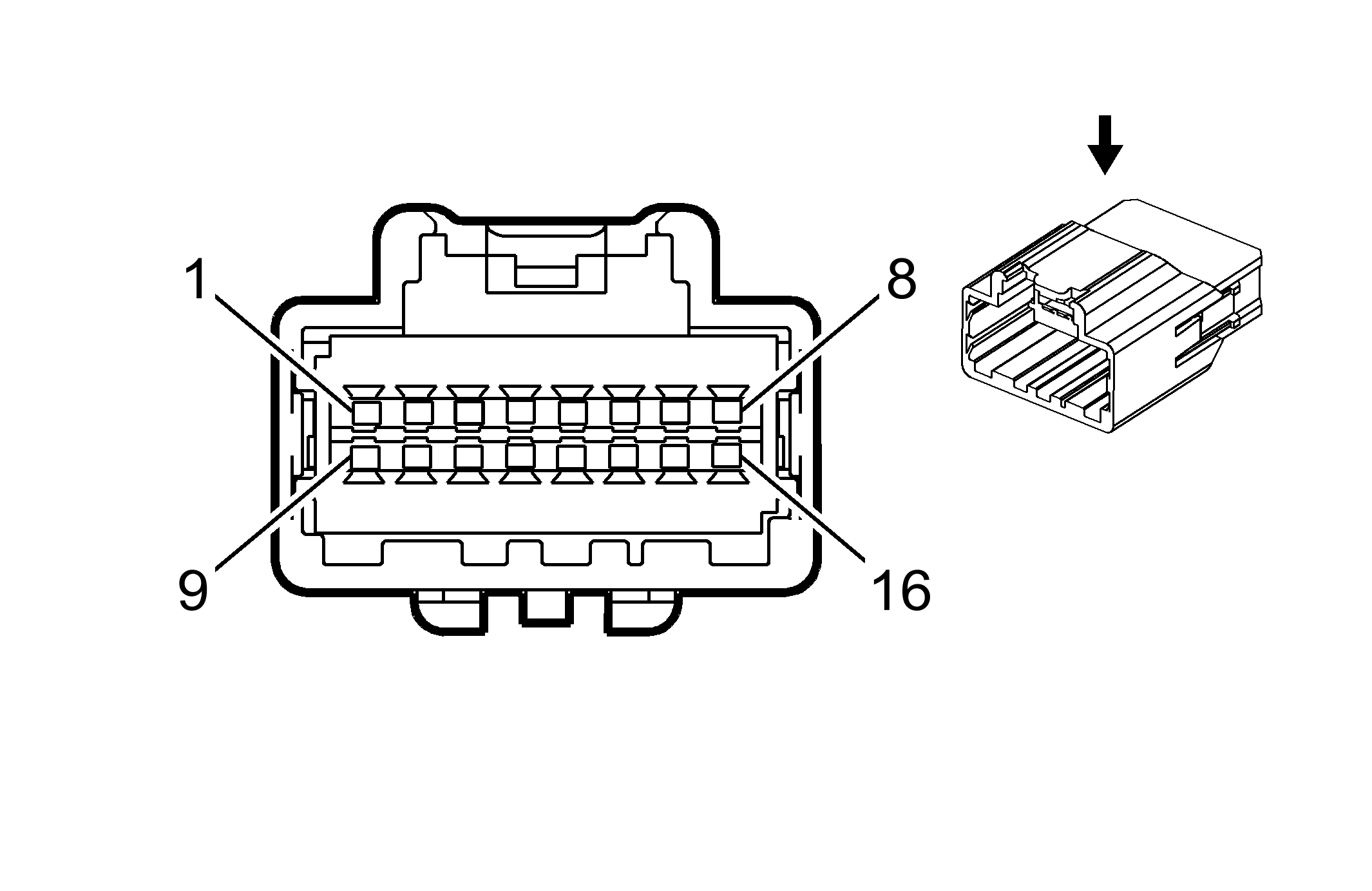

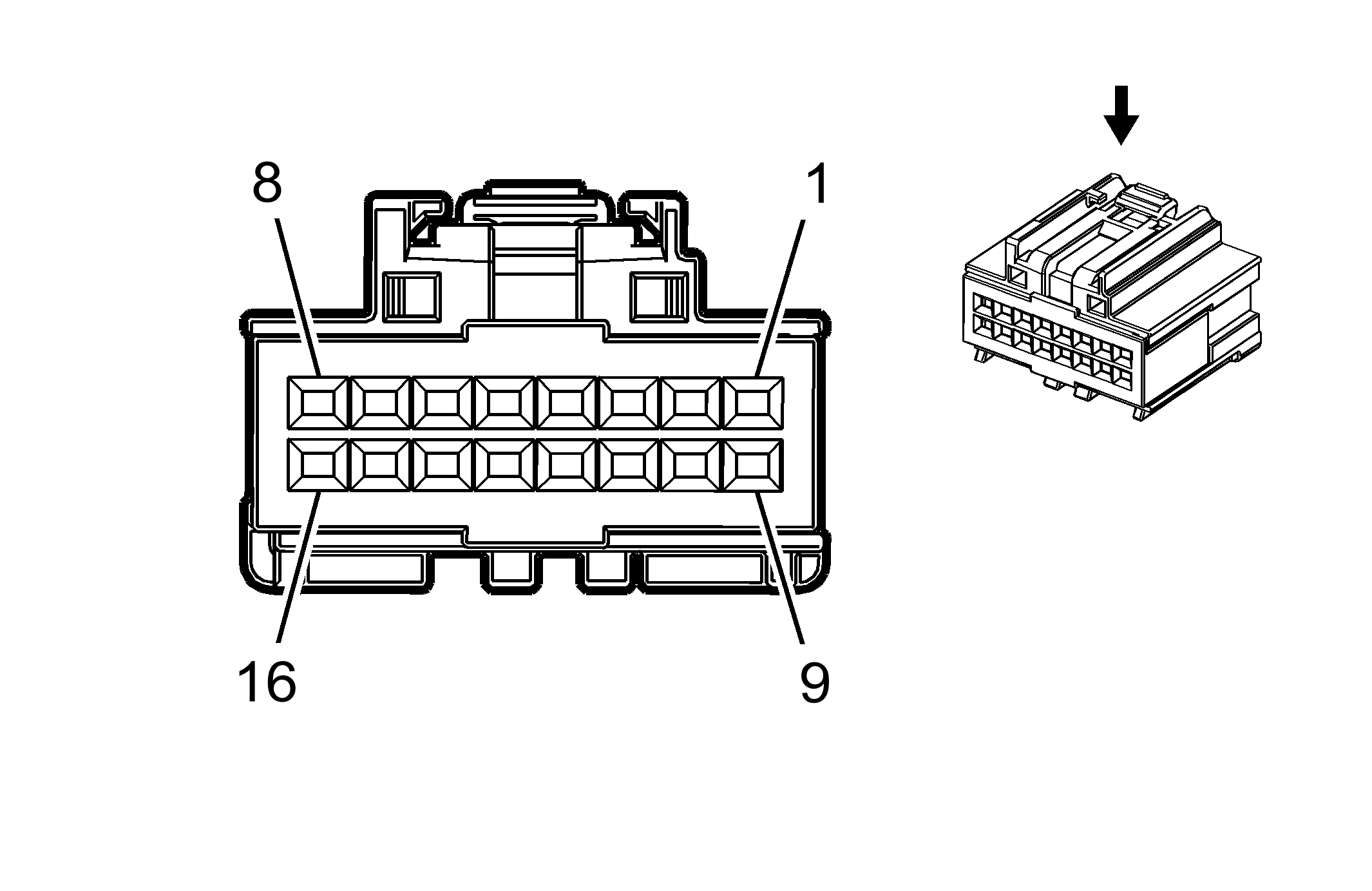

X326 Headliner Harness to Instrument Panel Harness
|
|
|
Connector Part Information
- Harness Type: Headliner
- OEM Connector: 1456989-5
- Service Connector: 13577514
- Description: 16-Way F (BK)
|
Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: 5-1419167-6
- Service Connector: 13577515
- Description: 16-Way M GET 0.64 Series (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13575571 |
J-35616-64B (L-BU) |
J-38125-553 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13582288 |
J-35616-64B (L-BU) |
J-38125-553 |
Not Available |
Not Available |
Not Available |
Not Available |
| III |
13582284 |
J-35616-65B (L-BU) |
J-38125-553 |
Not Available |
Not Available |
Not Available |
Not Available |
| IV |
13582303 |
J-35616-65B (L-BU) |
J-38125-553 |
Not Available |
Not Available |
Not Available |
Not Available |
X326 Headliner Harness to Instrument Panel Harness
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
0.5 |
GY/WH |
3272 |
I |
- |
Remote Function Actuator Supply Voltage |
1 |
0.5 |
GY/WH |
3272 |
III |
- |
| 2 |
0.5 |
GY |
3273 |
I |
- |
Remote Function Actuator Return |
2 |
0.5 |
GY |
3273 |
III |
- |
| 3 |
0.5 |
YE/L-GN |
3274 |
I |
- |
Remote Function Actuator Transmit Signal |
3 |
0.5 |
YE/L-GN |
3274 |
III |
- |
| 4 |
0.5 |
L-BU/WH |
3275 |
I |
- |
Remote Function Actuator Receive Signal |
4 |
0.5 |
L-BU/WH |
3275 |
III |
- |
| 5 |
0.35 |
GY/L-GN |
2555 |
II |
- |
Rear Park Assist Disable Signal |
5 |
0.35 |
GY/L-GN |
2555 |
III |
- |
| 6 |
0.35 |
L-GN/BN |
5852 |
II |
- |
Rear Park Assist LED Disable Signal |
6 |
0.35 |
L-GN/BN |
5852 |
III |
- |
| 7 |
0.5 |
YE |
6817 |
I |
- |
LED Backlight Dimming Control |
7 |
0.5 |
YE |
6817 |
III |
- |
| 8 |
0.35 |
WH |
6816 |
II |
- |
Indicator Dimming Control |
8 |
0.35 |
WH |
6816 |
III |
- |
| 9 |
0.35 |
L-GN |
5060 |
II |
UVF |
Low Speed GMLAN Serial Data |
9 |
0.5 |
L-GN |
5060 |
IV |
UVF |
| 10 |
0.5 |
L-GN/BN |
6132 |
II |
- |
Linear Interconnect Network Bus 1 |
10 |
0.5 |
L-GN/BN |
6132 |
III |
- |
| 11 |
0.35 |
L-BU/VT |
1788 |
II |
- |
Traction Control Switch Signal (1) |
11 |
0.35 |
L-BU/VT |
1788 |
III |
- |
| 12 |
0.5 |
GY/L-GN |
328 |
I |
- |
Interior Lamp Defeat Switch Signal |
12 |
0.5 |
GY/L-GN |
328 |
III |
- |
| 13 |
0.5 |
GY |
156 |
I |
- |
Courtesy Lamp Switch Signal |
13 |
0.5 |
GY |
156 |
III |
- |
| 14 |
0.35 |
VT/L-GN |
39 |
II |
- |
Run/Crank Ignition 1 Voltage |
14 |
0.5 |
VT/L-GN |
39 |
III |
- |
| 15-16 |
- |
- |
- |
- |
- |
Not Occupied |
15-16 |
- |
- |
- |
- |
- |
