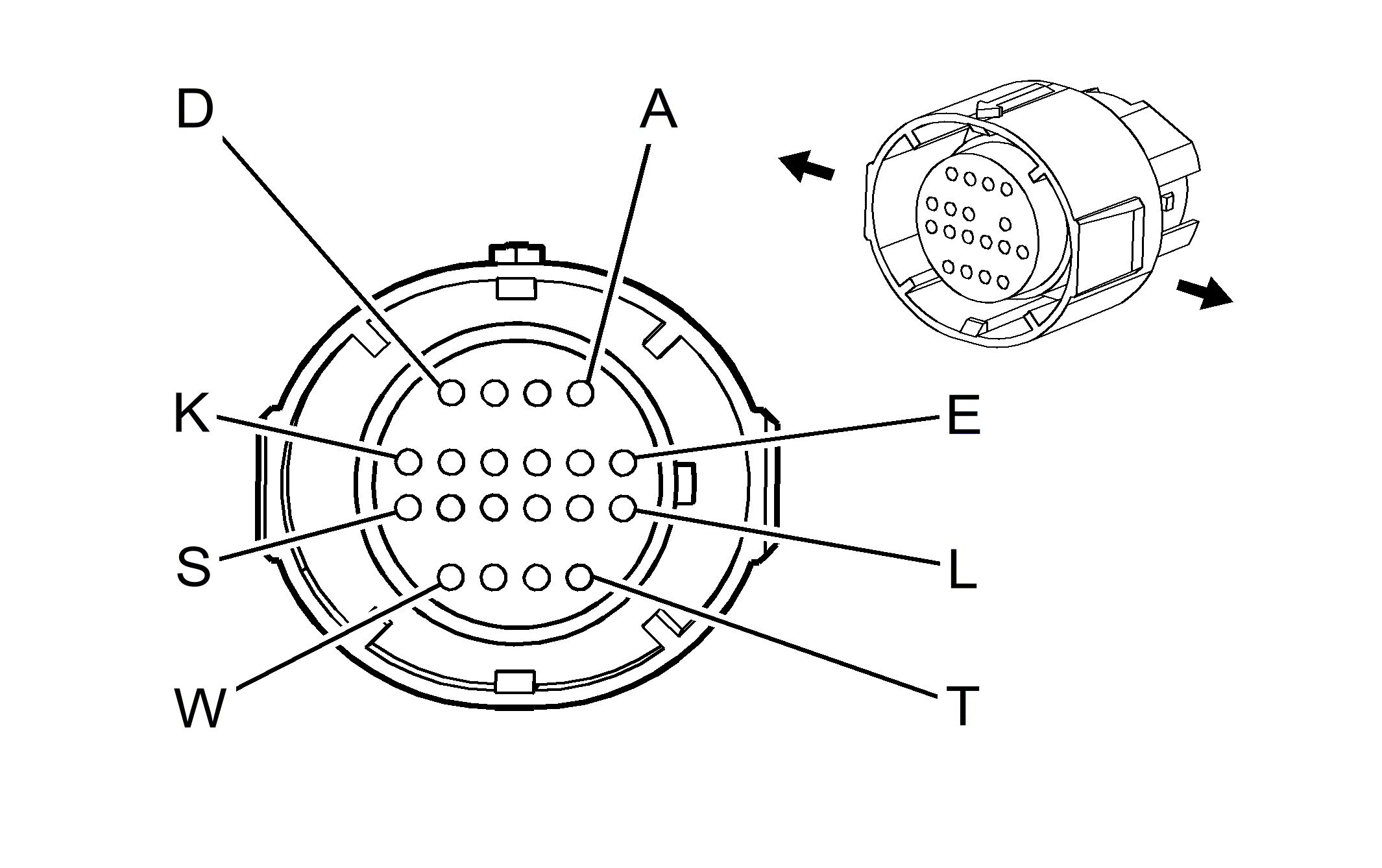

X175 Engine Harness to Transmission Harness
|
|
|
Connector Part Information
- Harness Type: Engine
- OEM Connector: 13603425
- Service Connector: 13503284
- Description: 20-Way F Micro Pack 100W Series, Sealed (BK)
|
Connector Part Information
- Harness Type: Transmission
- OEM Connector: 15443076
- Service Connector: Service by Harness - See Part Catalog
- Description: 20-Way M Micro Pack 100W Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
19303560 |
J-35616-35 (VT) |
J-38125-36 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
Service by Harness - See Part Catalog |
J-35616-7 (BN) |
J-38125-33 |
Not Available |
Not Available |
Not Available |
Not Available |
X175 Engine Harness to Transmission Harness
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| A |
0.75 |
YE/RD |
1673 |
I |
- |
12 Volt Reference |
A |
0.5 |
RD |
901 |
II |
- |
| B |
0.75 |
VT |
3493 |
I |
- |
Transmission IMS Mode Switch S bit Signal |
B |
0.5 |
D-GN |
902 |
II |
- |
| C |
0.75 |
YE/BK |
3494 |
I |
- |
Transmission IMS Mode Switch R1 bit Signal |
C |
0.5 |
YE |
903 |
II |
- |
| D |
0.75 |
GY |
3495 |
I |
- |
Transmission IMS Mode Switch R2 bit Signal |
D |
0.5 |
VT |
904 |
II |
- |
| E |
0.75 |
BN |
3496 |
I |
- |
Transmission IMS Mode Switch D1 bit Signal |
E |
0.5 |
L-BU |
905 |
II |
- |
| F |
0.75 |
L-GN/BN |
3497 |
I |
- |
Transmission IMS Mode Switch D2 bit Signal |
F |
0.5 |
GY |
906 |
II |
- |
| G |
0.75 |
BK/WH |
551 |
I |
- |
Signal Ground |
G |
0.5 |
BK |
907 |
II |
- |
| H |
0.75 |
L-GN |
7654 |
I |
- |
Drive Motor 2 Temperature Sensor Return |
H |
0 |
- |
- |
II |
- |
| J |
0.75 |
WH/L-BU |
7653 |
I |
- |
Drive Motor 2 Temperature Sensor Signal |
J |
0 |
- |
- |
II |
- |
| K |
0.75 |
BN/WH |
3489 |
I |
- |
Drive Motor 1 Temp Signal |
K |
0 |
- |
- |
II |
- |
| L |
0.75 |
GY |
3487 |
I |
- |
Drive Motor 1 S3 Signal |
L |
0.5 |
BK |
910 |
II |
- |
| M |
0.75 |
L-BU/YE |
3488 |
I |
- |
Drive Motor 1 S1 Signal |
M |
0.5 |
RD |
911 |
II |
- |
| N-R |
- |
- |
- |
- |
- |
Not Occupied |
N-R |
- |
- |
- |
- |
- |
| S |
0.75 |
BN |
3490 |
I |
- |
Drive Motor 1 Temp Sensor Return |
S |
0 |
- |
- |
II |
- |
| T |
0.75 |
BN/YE |
3492 |
I |
- |
Drive Motor 1 S4 Signal |
T |
0.5 |
BK/YE |
915 |
II |
- |
| U |
0.75 |
L-GN |
3491 |
I |
- |
Drive Motor 1 S2 Signal |
U |
0.5 |
YE/L-GN |
914 |
II |
- |
| V |
0.75 |
WH/L-GN |
3485 |
I |
- |
Drive Motor 1 Excitation Signal Negative |
V |
0.5 |
GY/OG |
912 |
II |
- |
| W |
0.75 |
L-BU |
3486 |
I |
- |
Drive Motor 1 Excitation Signal Positive |
W |
0.5 |
L-GN/YE |
913 |
II |
- |
