X104 Cooling Fans to Cooling Fan Harness
|
|
|
Connector Part Information

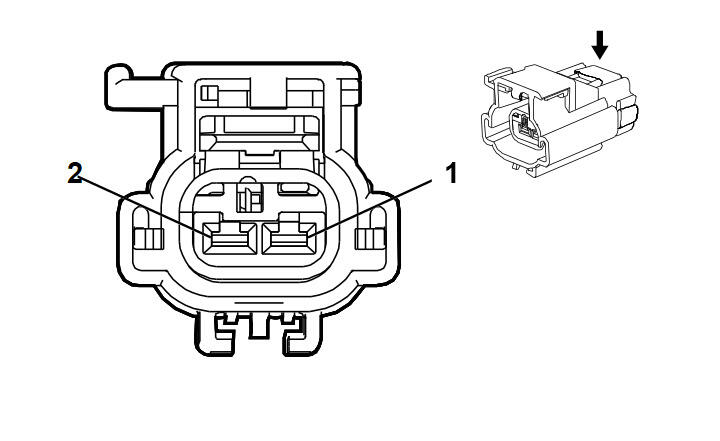

- Harness Type: Forward Lamp
- OEM Connector: 54200213
- Service Connector: 13577540
- Description: 2-Way F (BK)
|
Connector Part Information

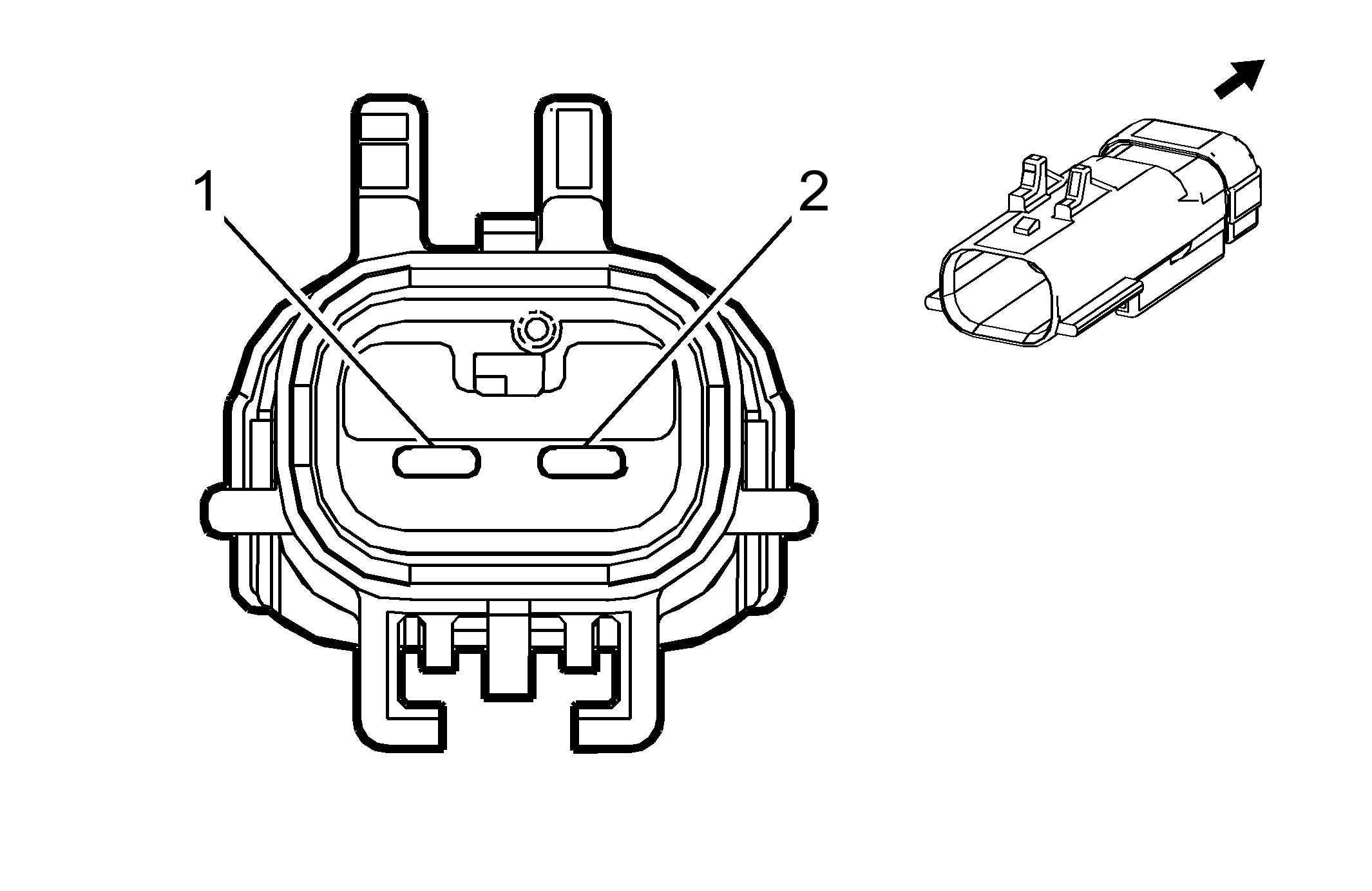

- Harness Type: Cooling Fan
- OEM Connector: 54200215
- Service Connector: Service by Harness - See Part Catalog
- Description: 2-Way M (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
J-35616-35 (VT) |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
X104 Cooling Fans to Cooling Fan Harness
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
3 |
RD/WH |
140 |
I |
- |
Battery Positive Voltage |
1 |
4 |
RD/WH |
140 |
I |
- |
| 2 |
3 |
RD/L-BU |
540 |
I |
- |
Battery Positive Voltage |
2 |
4 |
RD/L-BU |
540 |
I |
- |
