X100 Forward Lamp Harness to Front Fascia Harness (UD5)
|
|
|

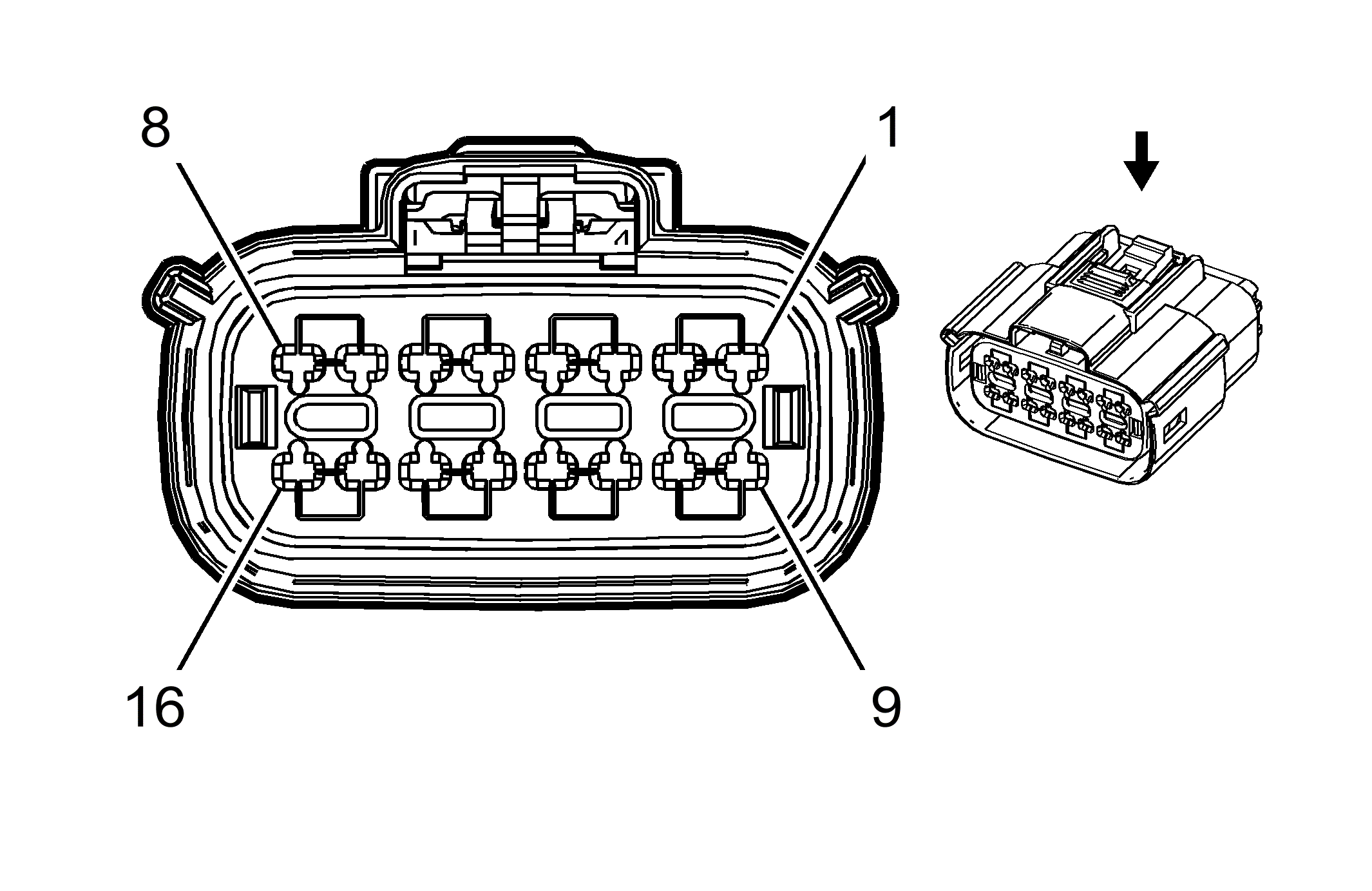

Connector Part Information
- Harness Type: Forward Lamp
- OEM Connector: 54241638
- Service Connector: 13577550
- Description: 16-Way F (BK)
|

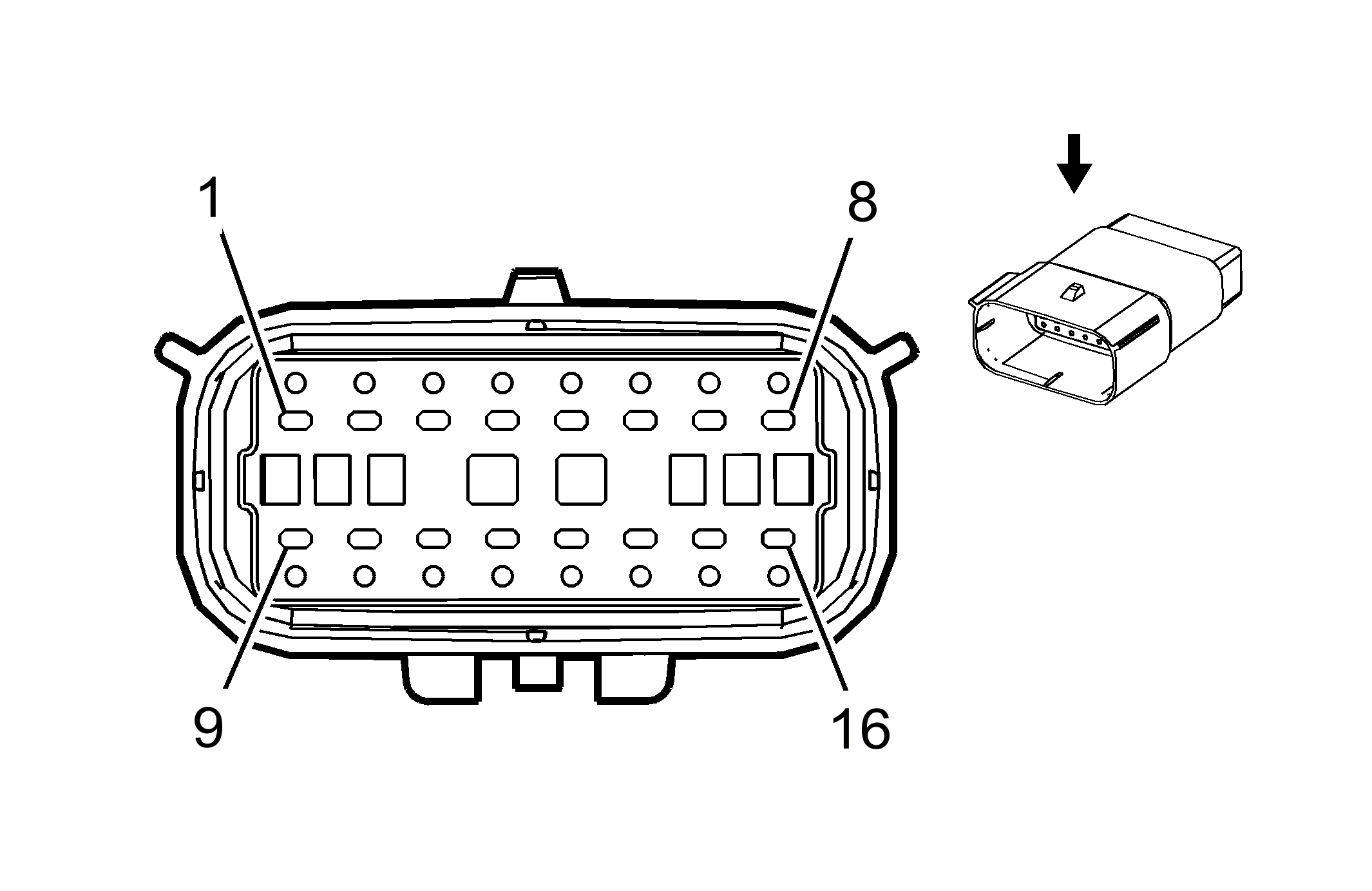

Connector Part Information
- Harness Type: Front Fascia
- OEM Connector: 54241618
- Service Connector: Service by Harness - See Part Catalog
- Description: 16-Way M (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
19303559 |
J-35616-35 (VT) |
J-38125-36 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13588901 |
J-35616-64B (L-BU) |
J-38125-22 |
Not Available |
Not Available |
Not Available |
Not Available |
| III |
Not Available |
J-35616-35 (VT) |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
X100 Forward Lamp Harness to Front Fascia Harness (UD5)
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
- |
- |
- |
- |
- |
Not Occupied |
1 |
- |
- |
- |
- |
- |
| 2 |
0.5 |
BK/L-BU |
5214 |
I |
- |
Low Reference |
2 |
0.5 |
BK/L-BU |
5214 |
III |
- |
| 3 |
0.5 |
VT/WH |
5215 |
I |
- |
Front Parking Left Corner Sensor |
3 |
0.5 |
VT/WH |
5215 |
III |
- |
| 4 |
0.5 |
YE/GY |
5216 |
I |
- |
Front Parking Left Mid Sensor |
4 |
0.5 |
YE/GY |
5216 |
III |
- |
| 5 |
0.5 |
WH/GY |
5217 |
I |
- |
Front Parking Right Corner Sensor |
5 |
0.5 |
WH/GY |
5217 |
III |
- |
| 6 |
0.5 |
VT/GY |
5218 |
I |
- |
Front Parking Right Mid Sensor |
6 |
0.5 |
VT/GY |
5218 |
III |
- |
| 7 |
0.5 |
BK |
1150 |
I |
- |
Ground |
7 |
0.5 |
BK |
1150 |
III |
- |
| 8-10 |
- |
- |
- |
- |
- |
Not Occupied |
8-10 |
- |
- |
- |
- |
- |
| 11 |
0.5 |
VT |
1203 |
I |
- |
Right Park Lamp Supply Voltage |
11 |
0.5 |
VT |
1203 |
III |
- |
| 12 |
0.5 |
WH/YE |
1204 |
I |
- |
Left Park Lamp Supply Voltage |
12 |
0.5 |
WH/YE |
1204 |
III |
- |
| 13 |
0.5 |
L-GN/VT |
1315 |
I |
- |
Right Front Turn Signal Lamp Supply Voltage |
13 |
0.5 |
L-GN/VT |
1315 |
III |
- |
| 14 |
0.5 |
L-BU/WH |
1314 |
I |
- |
Left Front Turn Signal Lamp Supply Voltage |
14 |
0.5 |
L-BU/WH |
1314 |
III |
- |
| 15 |
- |
- |
- |
- |
- |
Not Occupied |
15 |
- |
- |
- |
- |
- |
| 16 |
0.5 |
RD/L-BU |
5974 |
I |
- |
Park Assist Sensor Supply Voltage Park |
16 |
0.5 |
RD/L-BU |
5974 |
III |
- |
