X214 Engine Harness to Instrument Panel Harness
|
|
|

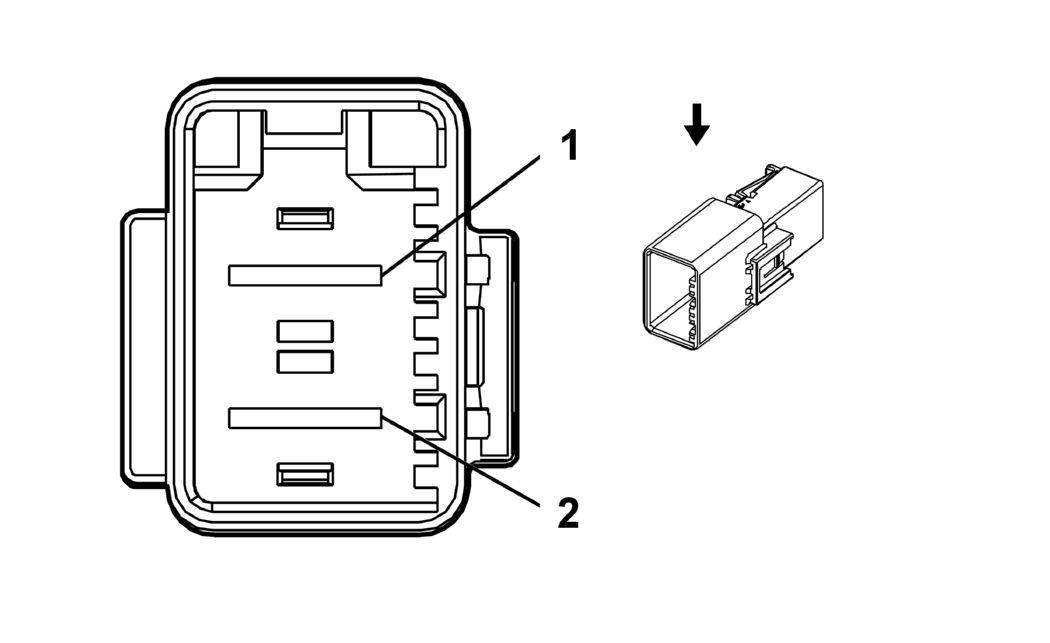

Connector Part Information
- Harness Type: Engine
- OEM Connector: 936619-2
- Service Connector: 19259683
- Description: 2-Way F MCP 9.5 Series (BK)
|

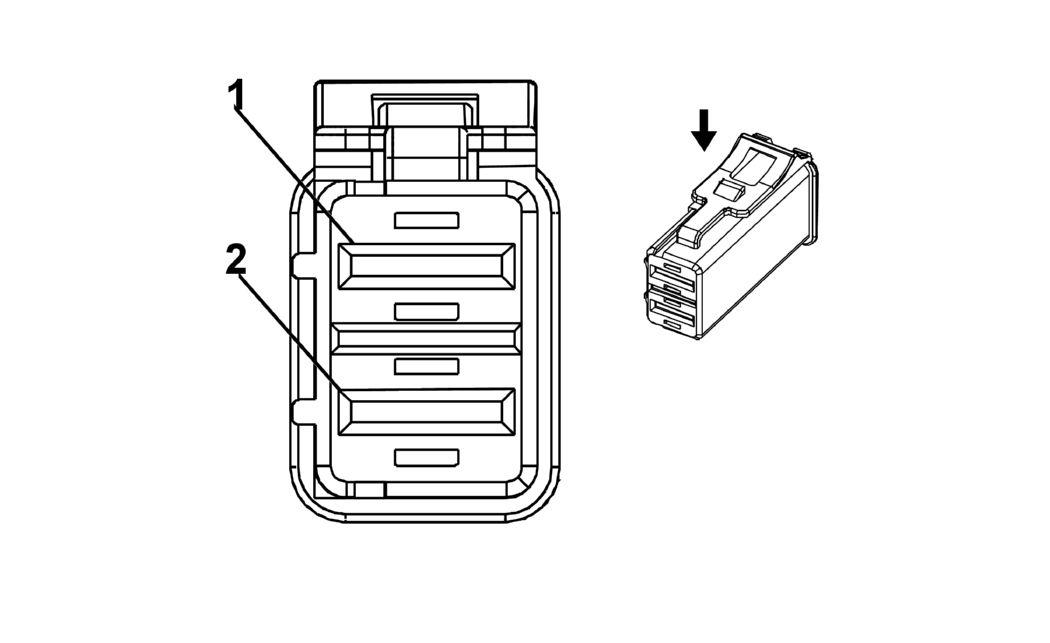

Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: 1897198-2
- Service Connector: 13584418
- Description: 2-Way M MCP 9.5 Series (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13579981 |
J-35616-21 (RD) |
J-38125-221 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13579980 |
J-35616-22 (RD) |
J-38125-11A |
Not Available |
Not Available |
Not Available |
Not Available |
X214 Engine Harness to Instrument Panel Harness
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
10 |
RD |
540 |
I |
- |
Battery Positive Voltage |
1 |
8 |
RD/BU |
540 |
II |
- |
| 2 |
10 |
RD |
2740 |
I |
- |
Battery Positive Voltage |
2 |
10 |
RD/GN |
2740 |
II |
- |
