KR74 Ignition Run Relay, KR76 Retained Accessory Power Relay, KR104A Battery Saver Relay 1 Wiring Schematics

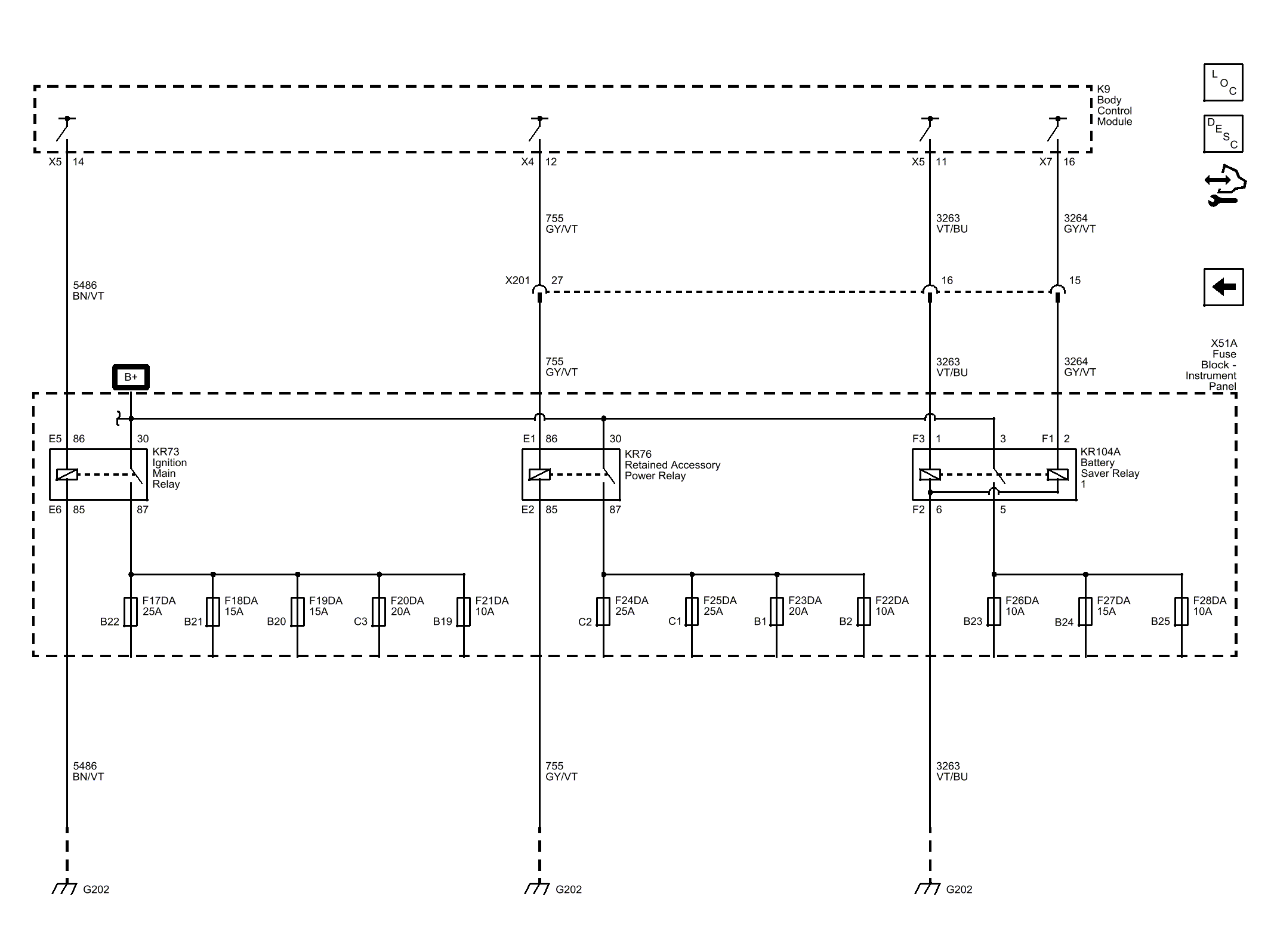

Fig 1: KR74 Ignition Run Relay, KR76 Retained Accessory Power Relay, KR104A Battery Saver Relay 1 Wiring Schematic
| Callout | Component Name |
|---|---|
| 5486 | Run Relay Coil Control |
| 5486_BN/VT | 5486 BN/VT |
| CAV_14 | 14 |
| CONN_X5 | X5 |
| 755 | RAP Relay Coil Control |
| 755_GY/VT | 755 GY/VT |
| CAV_12 | 12 |
| CONN_X4 | X4 |
| 3263 | Logistic Mode Relay Open Control |
| 3263_VT/BU | 3263 VT/BU |
| CAV_11 | 11 |
| CONN_X5 | X5 |
| 3264 | Logistic Mode Relay Close Control |
| 3264_GY/VT | 3264 GY/VT |
| CAV_16 | 16 |
| CONN_X7 | X7 |
| 5486_BN/VT | 5486 BN/VT |
| 755_GY/VT | 755 GY/VT |
| 3263_VT/BU | 3263 VT/BU |
| 755_GY/VT | 755 GY/VT |
| 3263_VT/BU | 3263 VT/BU |
| 3264_GY/VT | 3264 GY/VT |
| CAV_B22 | B22 |
| CAV_B21 | B21 |
| CAV_B20 | B20 |
| CAV_C3 | C3 |
| CAV_B19 | B19 |
| CAV_C2 | C2 |
| CAV_C1 | C1 |
| CAV_B1 | B1 |
| CAV_B2 | B2 |
| CAV_B23 | B23 |
| CAV_B24 | B24 |
| CAV_B25 | B25 |
| X201 | X201 |
| CAV_27 | 27 |
| CAV_16 | 16 |
| CAV_15 | 15 |
| G202 | G202 |
| G202 | G202 |
| G202 | G202 |
| F17DA | F17DA 25A |
| F18DA | F18DA 15A |
| F19DA | F19DA 15A |
| F20DA | F20DA 20A |
| F21DA | F21DA 10A |
| F24DA | F24DA 25A |
| F25DA | F25DA 25A |
| F23DA | F23DA 20A |
| F22DA | F22DA 10A |
| F26DA | F26DA 10A |
| F27DA | F27DA 15A |
| F28DA | F28DA 10A |
| X201 | X201 |
| _REF | _REF |
| _REF | _REF |
| _REF | _REF |
| _REF | _REF |
| _REF | _REF |
