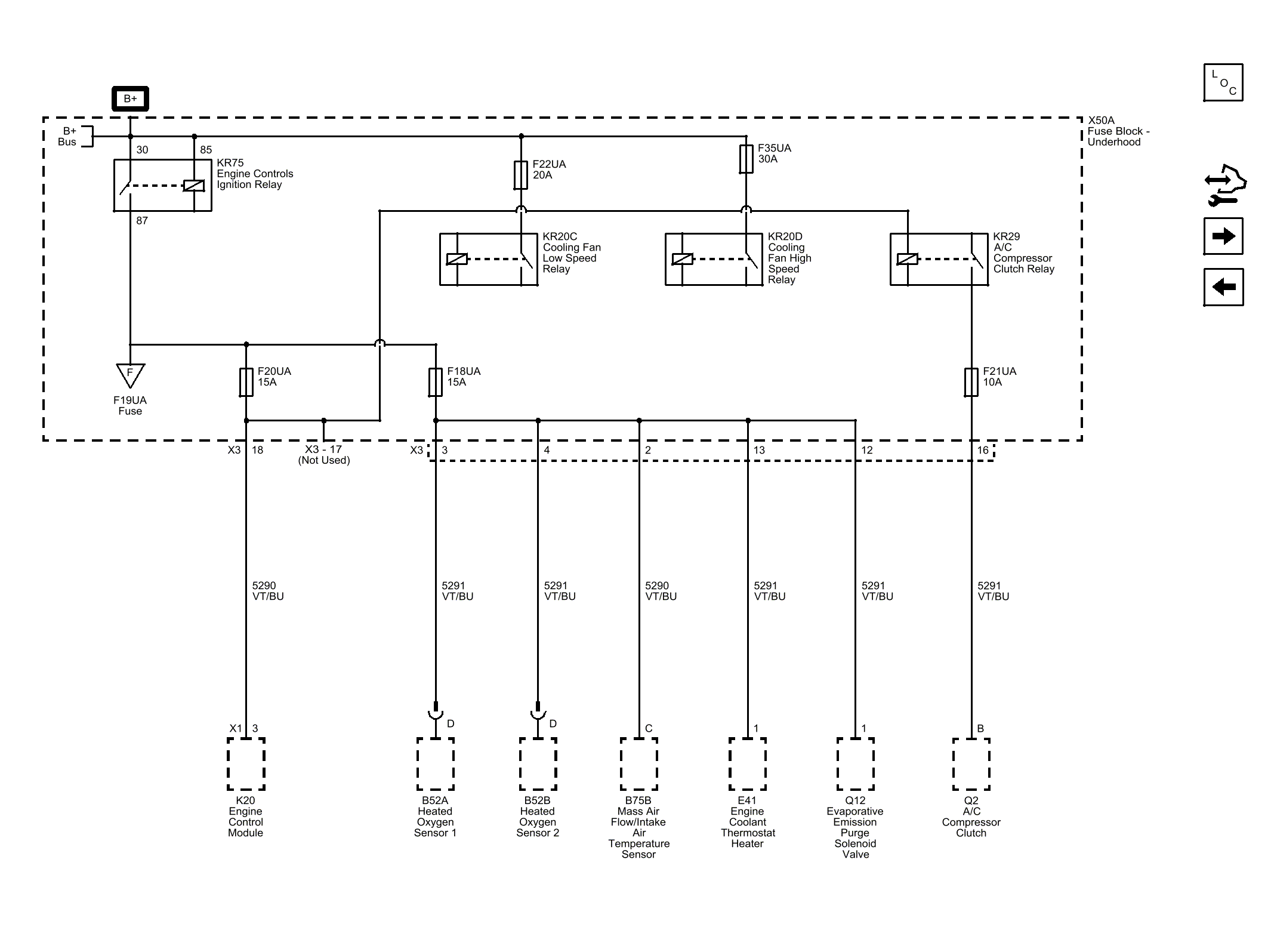

F18UA, F20UA, F21UA, F22UA and F35UA Fuses Wiring Schematics
| Callout | Component Name |
|---|---|
| 5290 | Powertrain Main Relay Fused Supply (1) |
| 5290_VT/BU | 5290 VT/BU |
| CAV_3 | 3 |
| CONN_X1 | X1 |
| CAV_18 | 18 |
| CONN_X3 | X3 |
| 5291 | Powertrain Main Relay Fused Supply (2) |
| 5291_VT/BU | 5291 VT/BU |
| CAV_3 | 3 |
| CONN_X3 | X3 |
| 5291_VT/BU | 5291 VT/BU |
| CAV_4 | 4 |
| 5290_VT/BU | 5290 VT/BU |
| CAV_C | C |
| CAV_2 | 2 |
| 5291_VT/BU | 5291 VT/BU |
| CAV_1 | 1 |
| CAV_13 | 13 |
| 5291_VT/BU | 5291 VT/BU |
| CAV_1 | 1 |
| CAV_12 | 12 |
| 5291_VT/BU | 5291 VT/BU |
| CAV_B | B |
| CAV_16 | 16 |
| CAV_D | D |
| CAV_D | D |
| F_REF | F |
| F20UA | F20UA 15A |
| F18UA | F18UA 15A |
| F21UA | F21UA 10A |
| F22UA | F22UA 20A |
| F35UA | F35UA 30A |
