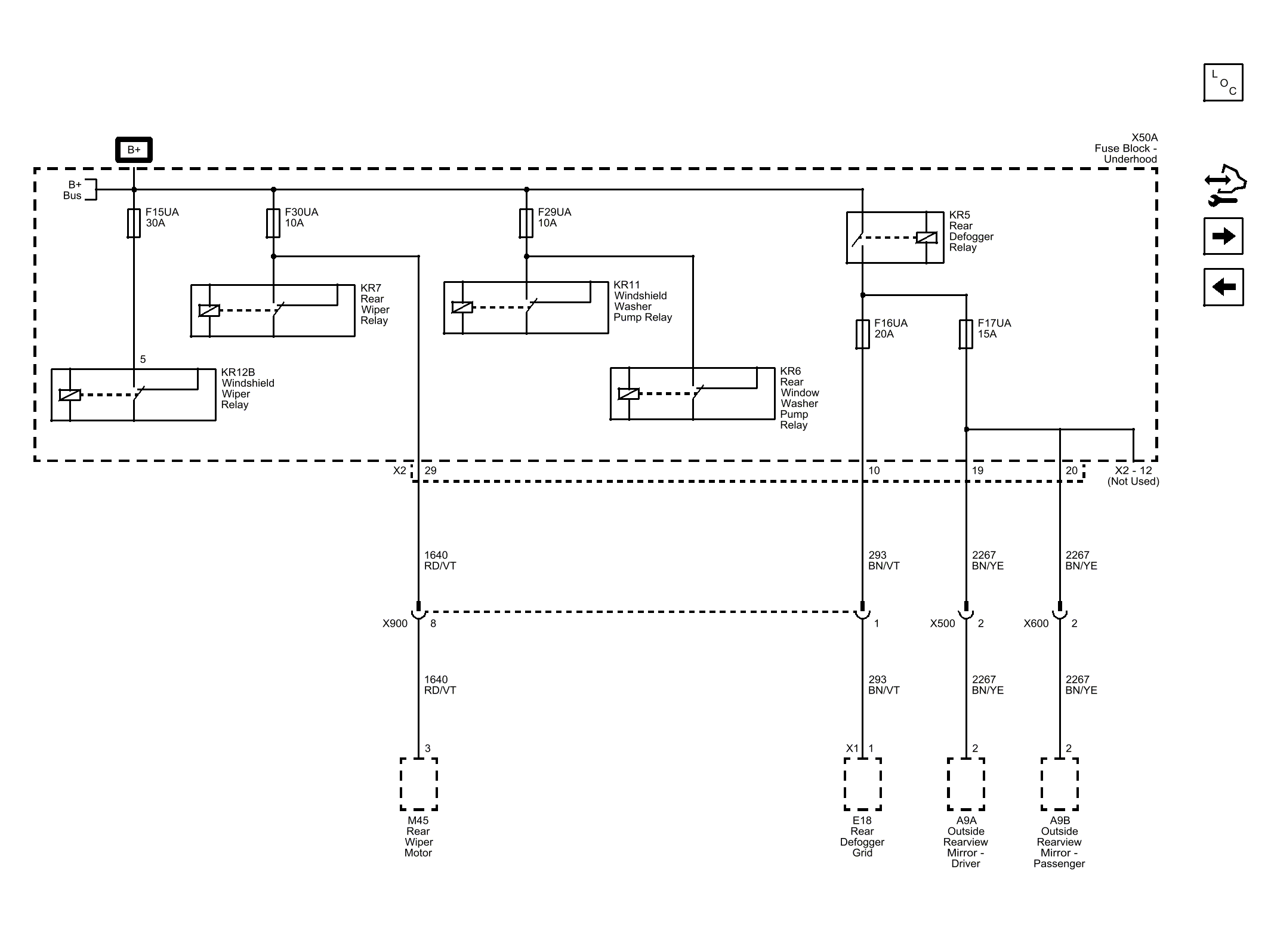

F15UA, F16UA, F17UA, F29UA and F30UA Fuses Wiring Schematics
| Callout | Component Name |
|---|---|
| 1640 | Battery Positive Voltage |
| 1640_RD/VT | 1640 RD/VT |
| CAV_3 | 3 |
| CAV_29 | 29 |
| CONN_X2 | X2 |
| 293 | Rear Defog Element Supply Voltage |
| 293_BN/VT | 293 BN/VT |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| CAV_10 | 10 |
| 2267 | Mirror Heating Element Supply Voltage |
| 2267_BN/YE | 2267 BN/YE |
| CAV_2 | 2 |
| CAV_19 | 19 |
| 2267_BN/YE | 2267 BN/YE |
| CAV_2 | 2 |
| CAV_20 | 20 |
| 1640_RD/VT | 1640 RD/VT |
| 293_BN/VT | 293 BN/VT |
| 2267_BN/YE | 2267 BN/YE |
| 2267_BN/YE | 2267 BN/YE |
| CAV_2 | 2 |
| CAV_2 | 2 |
| X900 | X900 |
| CAV_8 | 8 |
| CAV_1 | 1 |
| F15UA | F15UA 30A |
| F30UA | F30UA 10A |
| F29UA | F29UA 10A |
| F16UA | F16UA 20A |
| F17UA | F17UA 15A |
| X500 | X500 |
| X600 | X600 |
| X900 | X900 |
| _REF | _REF |
| _REF | _REF |
| _REF | _REF |
| _REF | _REF |
| _REF | _REF |
| _REF | _REF |
| _REF | _REF |
| _REF | _REF |
| _REF | _REF |
| _REF | _REF |
