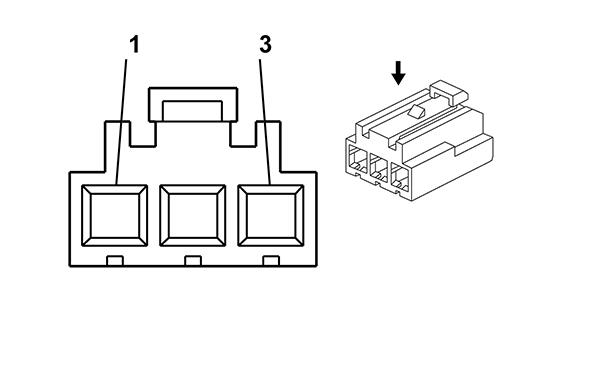

P28 Speaker - Parking Assist (UD7)
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: MG610209
- Service Connector: 13584415
- Description: 3-Way F 118 (PA) Series (NA)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
| I |
Pending |
J-35616-4A (PU) |
J-38125-11A |
P28 Speaker - Parking Assist (UD7)
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
BK/YE |
5248 |
Low Reference |
I |
- |
| 2 |
0.5 |
YE |
5247 |
Buzzer Control |
I |
- |
| 3 |
0.5 |
L-BU/YE |
2380 |
Rear Parking Assist Chime Signal |
I |
- |
