Clearance and Flushness Specifications
Clearance and Flushness Specifications

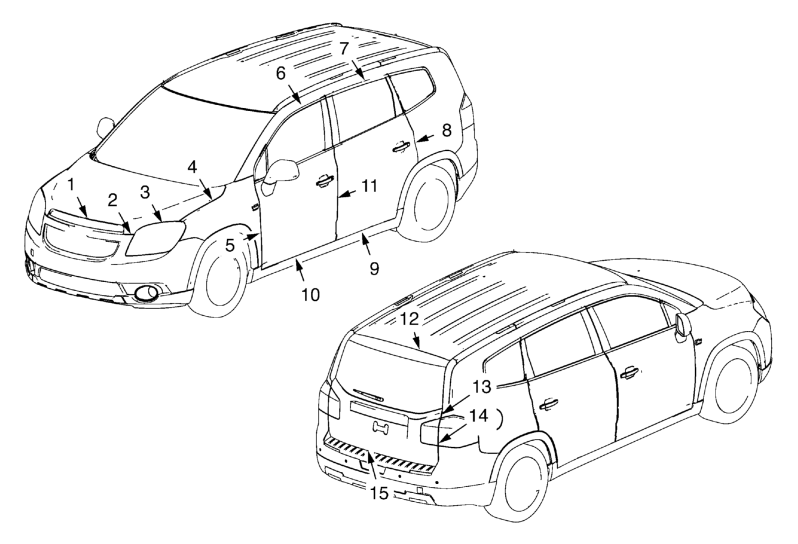

| Callout | Component Name | Clearance |
|---|---|---|
| 1 | Hood to Radiator Grille | 5.0 mm ± 1.0 mm |
| 2 | Hood to Front Bumper Fascia | 5.0 mm ± 1.0 mm |
| 3 | Hood to Headlamp | 3.0 mm ± 1.0 mm |
| 4 | Hood to Fender | 3.0 mm ± 0.75 mm |
| 5 | Front Side Door to Fender | 3.5 mm + 0.75 mm - 0.5 mm |
| 6 | Front Side Door to Body Side Outer Upper Panel | 6.0 mm ± 1.0 mm |
| 7 | Rear Side Door to Body Side Outer Upper Panel | 6.0 mm ± 1.0 mm |
| 8 | Rear Side Door to Quarter Outer Panel | 3.5 mm ± 0.75 mm |
| 9 | Rear Side Door to Rocker Outer Panel | 5 mm ± 1.0 mm |
| 10 | Front Side Door to Rocker Outer Panel | 5 mm ± 1.0 mm |
| 11 | Front Side Door to Rear Side Door | 3.5 mm ± 0.75 mm |
| 12 | Liftgate to Roof Outer Panel | 5.5 mm ± 1.0 mm |
| 13 | Liftgate to Quarter Outer Panel | 3.5 mm ± 1.0 mm |
| 14 | Liftgate to Tail Lamp | 4.0 mm ± 1.5 mm |
