F2DA, F3DA, F8DA, F9DA, F10DA and F11DA Fuses, F12DA and F13DA Circuit Breakers

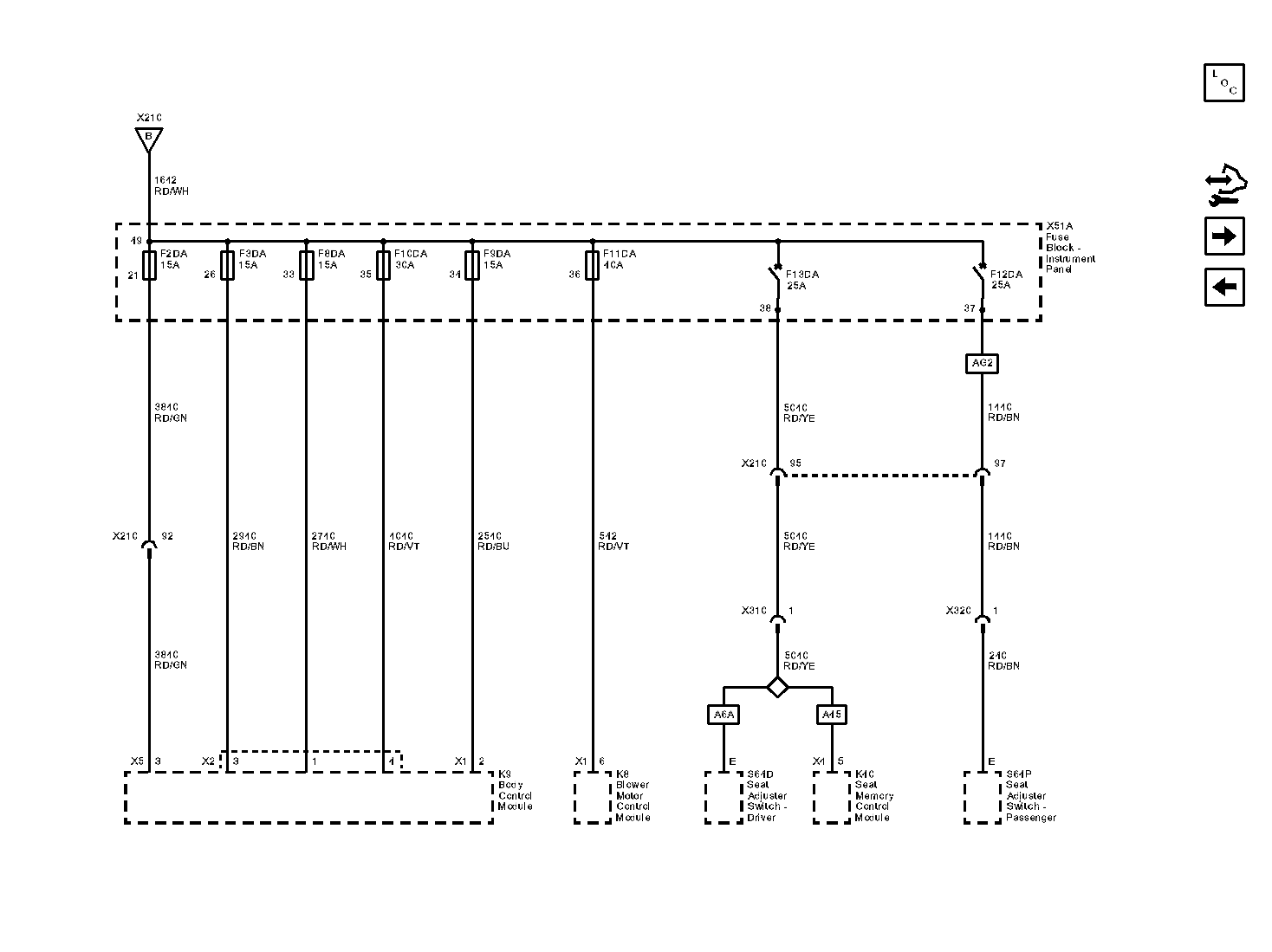

Fig 1: F2DA, F3DA, F8DA, F9DA, F10DA and F11DA Fuses, F12DA and F13DA Circuit Breakers Wiring Schematic
| Callout | Component Name |
|---|---|
| CAV_49 | 49 |
| CAV_21 | 21 |
| CAV_26 | 26 |
| CAV_33 | 33 |
| CAV_35 | 35 |
| CAV_34 | 34 |
| CAV_36 | 36 |
| CAV_38 | 38 |
| CAV_37 | 37 |
| 3840 | Battery Positive Voltage |
| 3840_RD/GN | 3840 RD/GN |
| CAV_3 | 3 |
| CONN_X5 | X5 |
| 2940 | Battery Positive Voltage |
| 2940_RD/BN | 2940 RD/BN |
| CAV_3 | 3 |
| CONN_X2 | X2 |
| 2740 | Battery Positive Voltage |
| 2740_RD/WH | 2740 RD/WH |
| CAV_1 | 1 |
| 4040 | Battery Positive Voltage |
| 4040_RD/VT | 4040 RD/VT |
| CAV_4 | 4 |
| 2540 | Battery Positive Voltage |
| 2540_RD/BU | 2540 RD/BU |
| CAV_2 | 2 |
| CONN_X1 | X1 |
| 542 | Battery Positive Voltage |
| 542_RD/VT | 542 RD/VT |
| CAV_6 | 6 |
| CONN_X1 | X1 |
| 5040 | Battery Positive Voltage |
| 5040_RD/YE | 5040 RD/YE |
| CAV_E | E |
| 5040_RD/YE | 5040 RD/YE |
| CAV_5 | 5 |
| CONN_X4 | X4 |
| 3840_RD/GN | 3840 RD/GN |
| 1440 | Battery Positive Voltage |
| 1440_RD/BN | 1440 RD/BN |
| 240 | Battery Positive Voltage |
| 240_RD/BN | 240 RD/BN |
| CAV_E | E |
| 1440_RD/BN | 1440 RD/BN |
| 5040_RD/YE | 5040 RD/YE |
| CAV_92 | 92 |
| CAV_1 | 1 |
| CAV_1 | 1 |
| A45 | MEMORY-SEAT ADJUSTER, MIRROR, POWER, DRIVER, PERSONALIZATION |
| A6A | ADJUSTER FRT ST-MANUAL, 4 WAY, PWR VERT, DRIVER |
| AG2 | ADJUSTER PASS ST-POWER, MULTI-DIRECTIONAL |
| 1642 | Battery Positive Voltage |
| 1642_RD/WH | 1642 RD/WH |
| CONN_X210 | X210 |
| X210 | X210 |
| CAV_95 | 95 |
| CAV_97 | 97 |
| F2DA | F2DA 15A |
| F3DA | F3DA 15A |
| F8DA | F8DA 15A |
| F10DA | F10DA 30A |
| F9DA | F9DA 15A |
| F13DA | F13DA 25A |
| F12DA | F12DA 25A |
| F11DA | F11DA 40A |
| B_REF | B |
| X210 | X210 |
| X320 | X320 |
| X310 | X310 |
| X210 | X210 |
| X51A | X51A Fuse Block - Instrument Panel |
| K9 | K9 Body Control Module |
| K8 | K8 Blower Motor Control Module |
| S64P | S64P Seat Adjuster Switch - Passenger(AG2) |
| S64D | S64D Seat Adjuster Switch - Driver |
| K40 | K40 Seat Memory Control Module(KA1 with A45) |
