F14DA, F15DA, F16DA, F17DA, F18DA, F19DA, F20DA, F21DA, F22DA, F23DA, F24DA, F25DA and F26DA Fuses

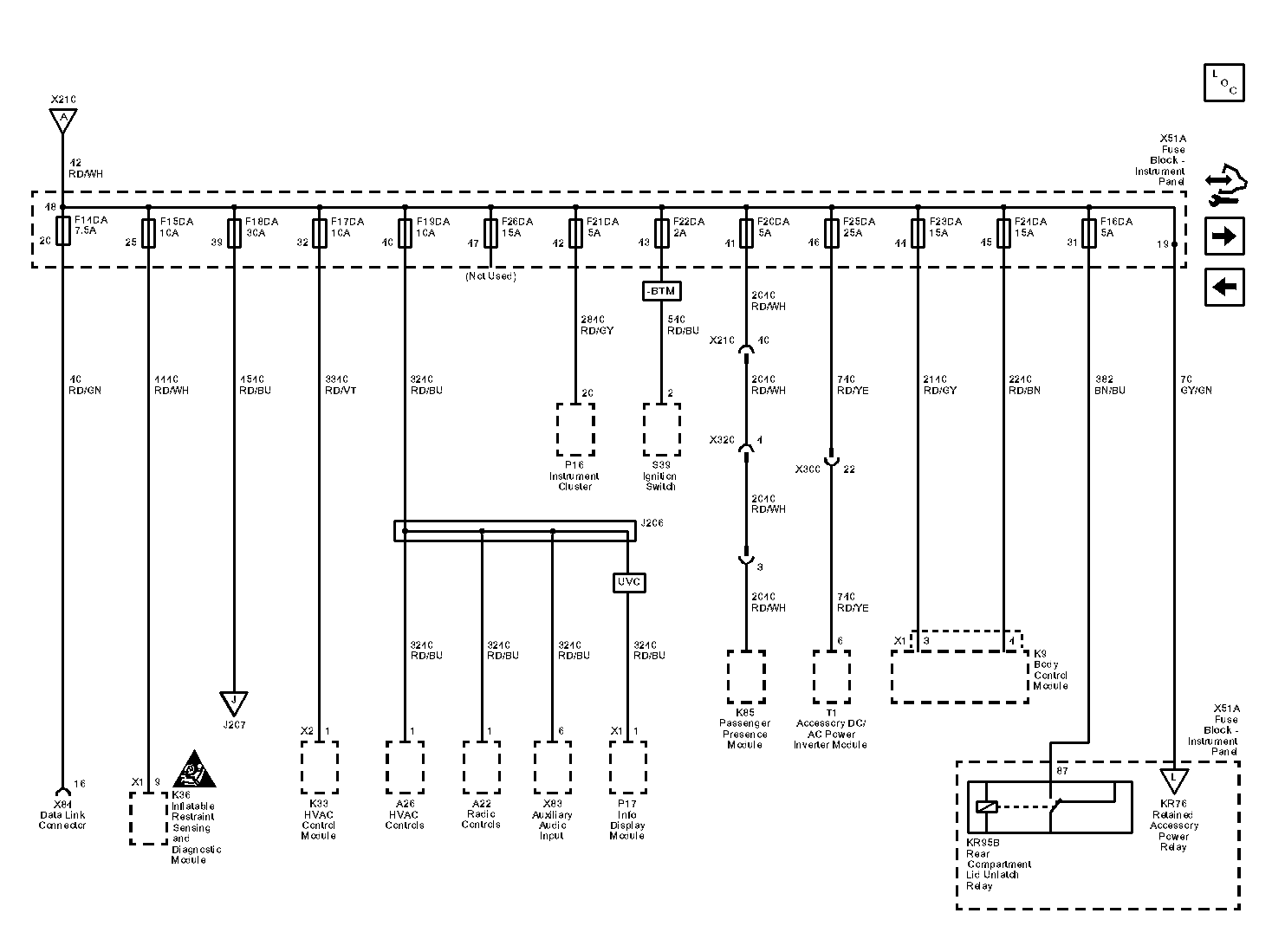

Fig 1: F14DA, F15DA, F16DA, F17DA, F18DA, F19DA, F20DA, F21DA, F22DA, F23DA, F24DA, F25DA and F26DA Fuses Wiring Schematic
| Callout | Component Name |
|---|---|
| 42 | Battery Positive Voltage |
| 42_RD/WH | 42 RD/WH |
| 40 | Battery Positive Voltage |
| 40_RD/GN | 40 RD/GN |
| 4440 | Battery Positive Voltage |
| 4440_RD/WH | 4440 RD/WH |
| CAV_9 | 9 |
| CONN_X1 | X1 |
| 4540 | Battery Positive Voltage |
| 4540_RD/BU | 4540 RD/BU |
| 3340 | Battery Positive Voltage |
| 3340_RD/VT | 3340 RD/VT |
| CAV_1 | 1 |
| CONN_X2 | X2 |
| 3240 | Battery Positive Voltage |
| 3240_RD/BU | 3240 RD/BU |
| CAV_1 | 1 |
| 3240_RD/BU | 3240 RD/BU |
| 3240_RD/BU | 3240 RD/BU |
| CAV_1 | 1 |
| 3240_RD/BU | 3240 RD/BU |
| CAV_6 | 6 |
| 3240_RD/BU | 3240 RD/BU |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| CAV_16 | 16 |
| 2840 | Battery Positive Voltage |
| 2840_RD/GY | 2840 RD/GY |
| CAV_20 | 20 |
| 540 | Battery Positive Voltage |
| 540_RD/BU | 540 RD/BU |
| 2040 | Battery Positive Voltage |
| 2040_RD/WH | 2040 RD/WH |
| 2040_RD/WH | 2040 RD/WH |
| 2040_RD/WH | 2040 RD/WH |
| 2040_RD/WH | 2040 RD/WH |
| 740 | Battery Positive Voltage |
| 740_RD/YE | 740 RD/YE |
| CAV_6 | 6 |
| 740_RD/YE | 740 RD/YE |
| CAV_3 | 3 |
| CAV_22 | 22 |
| CAV_40 | 40 |
| CAV_4 | 4 |
| 2140 | Battery Positive Voltage |
| 2140_RD/GY | 2140 RD/GY |
| CAV_3 | 3 |
| CONN_X1 | X1 |
| 2240 | Battery Positive Voltage |
| 2240_RD/BN | 2240 RD/BN |
| CAV_4 | 4 |
| 382 | Trunk Release Enable Relay Switch Supply Voltage |
| 382_BN/BU | 382 BN/BU |
| 70 | RAP Relay Switch Supply Voltage |
| 70_GY/GN | 70 GY/GN |
| CAV_87 | 87 |
| CAV_20 | 20 |
| CAV_25 | 25 |
| CAV_39 | 39 |
| CAV_32 | 32 |
| CAV_40 | 40 |
| CAV_47 | 47 |
| CAV_42 | 42 |
| CAV_43 | 43 |
| CAV_41 | 41 |
| CAV_46 | 46 |
| CAV_44 | 44 |
| CAV_45 | 45 |
| CAV_31 | 31 |
| BTM | SWITCH-ENGINE START, KEYLESS |
| CONN_X210 | X210 |
| UVC | VISION-REAR VIEW, MONO |
| CAV_2 | 2 |
| A_REF | A |
| L_REF | L |
| J_REF | J |
| J206 | J206 |
| X300 | X300 |
| X210 | X210 |
| X320 | X320 |
| F14DA | F14DA 7.5A |
| F15DA | F15DA 10A |
| F18DA | F18DA 30A |
| F17DA | F17DA 10A |
| F19DA | F19DA 10A |
| F26DA | F26DA 15A |
| F21DA | F21DA 5A |
| F22DA | F22DA 2A |
| F20DA | F20DA 5A |
| F25DA | F25DA 25A |
| F23DA | F23DA 15A |
| F24DA | F24DA 15A |
| F16DA | F16DA 5A |
| X84 | X84 Data Link Connector |
| P16 | P16 Instrument Cluster |
| K33 | K33 HVAC Control Module |
| X51A | X51A Fuse Block - Instrument Panel |
| A26 | A26 HVAC Controls |
| K36 | K36 Inflatable Restraint Sensing and Diagnostic Module |
| KR76 | Retained Accessory Power Relay |
| X51A | X51A Fuse Block - Instrument Panel |
| KR95B | Rear Compartment Lid Unlatch Relay |
| K9 | K9 Body Control Module |
| P17 | P17 Info Display Module(UYS) |
| X83 | X83 Auxiliary Audio Input |
| T1 | T1 Accessory DC/AC Power Inverter Module |
| K85 | Passenger Presence Module |
| S39 | S39 Ignition Switch(without BTM) |
| A22 | Radio Controls |
