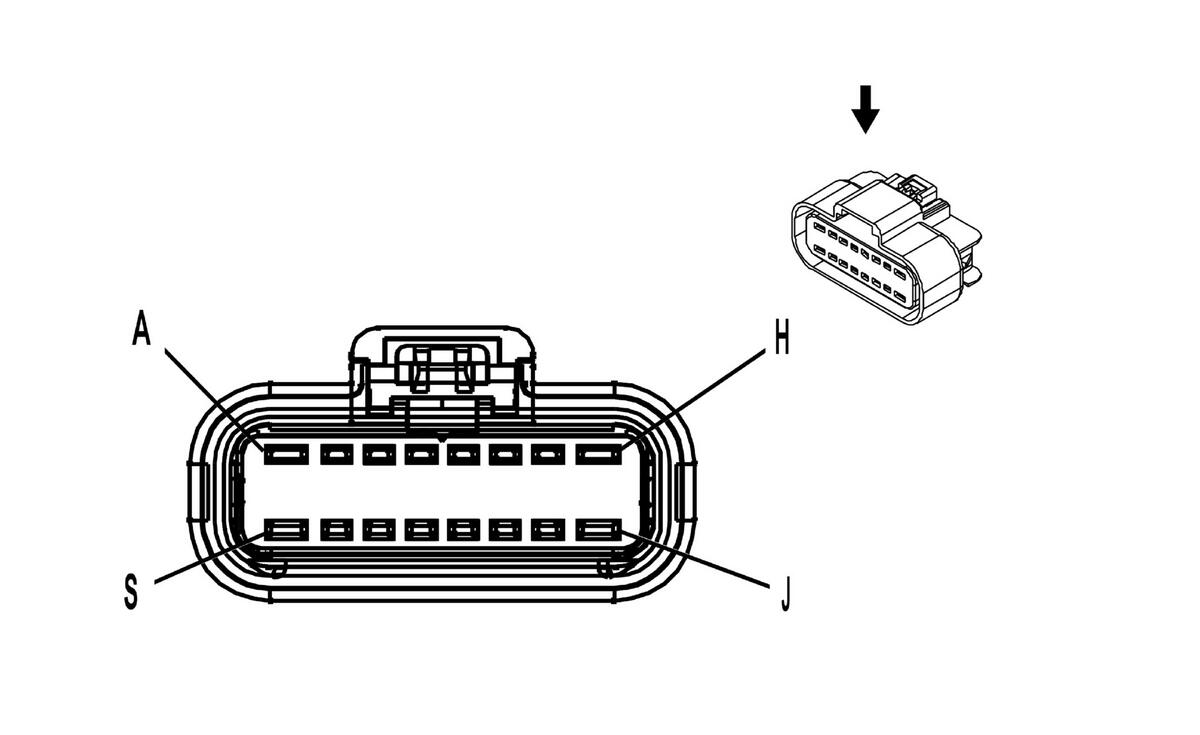

K83 Parking Brake Control Module Connector End View
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575408 | J-35616-4A (PU) | J-38125-553 | 15392777 | 23- | D | 5 |
| II | 13578912 | J-35616-2A (GY) | J-38125-553 | 12191819 | Not Available | E | 1 |
| III | 13575298 | J-35616-2A (GY) | J-38125-553 | 12191819 | Not Available | E | 1 |
| IV | 13575392 | J-35616-4A (PU) | J-38125-553 | 15304720 | 19-15 | 4 | 5 |
| V | 13576356 | J-35616-4A (PU) | J-38125-553 | 15304719 | 19-14 | E | 5 |
K83 Parking Brake Control Module Connector End View
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| A | 2.5 | RD/VT | 1640 | Battery Positive Voltage | I | - |
| B | 0.35 | YE/RD | 7683 | Park Brake Release Switch Voltage Reference | II III |
- |
| C | 0.35 | BU/VT | 1134 | Park Brake Switch Signal | II III |
- |
| D | 0.35 | GY/RD | 7684 | Park Brake Apply Switch Voltage Reference | II III |
- |
| E | 0.5 | BU | 2500 | High Speed GMLAN Serial Data (+) (1) | III | - |
| F | 0.5 | BU | 2500 | High Speed GMLAN Serial Data (+) (1) | III | - |
| G | 0.5 | BU | 2500 | High Speed GMLAN Serial Data (+) (1) | III | - |
| H | 1.5 | BK | 2350 | Ground | IV | - |
| J | - | - | - | Not Occupied | - | - |
| K | 0.5 | WH | 2501 | High Speed GMLAN Serial Data (-) (1) | III | - |
| L | 0.5 | WH | 2501 | High Speed GMLAN Serial Data (-) (1) | III | - |
| M | 0.5 | WH | 2501 | High Speed GMLAN Serial Data (-) (1) | III | - |
| N | 0.35 | YE | 1492 | Park Brake Switch Supply Voltage | II III |
- |
| P | 0.35 | WH/BU | 5986 | Serial Data Communication Enable | II III |
- |
| R | 0.35 | BN | 6107 | Park Brake Apply Switch Signal | II III |
- |
| S | 0.35 | BU/BK | 6108 | Park Brake Release Switch Signal | V | - |
