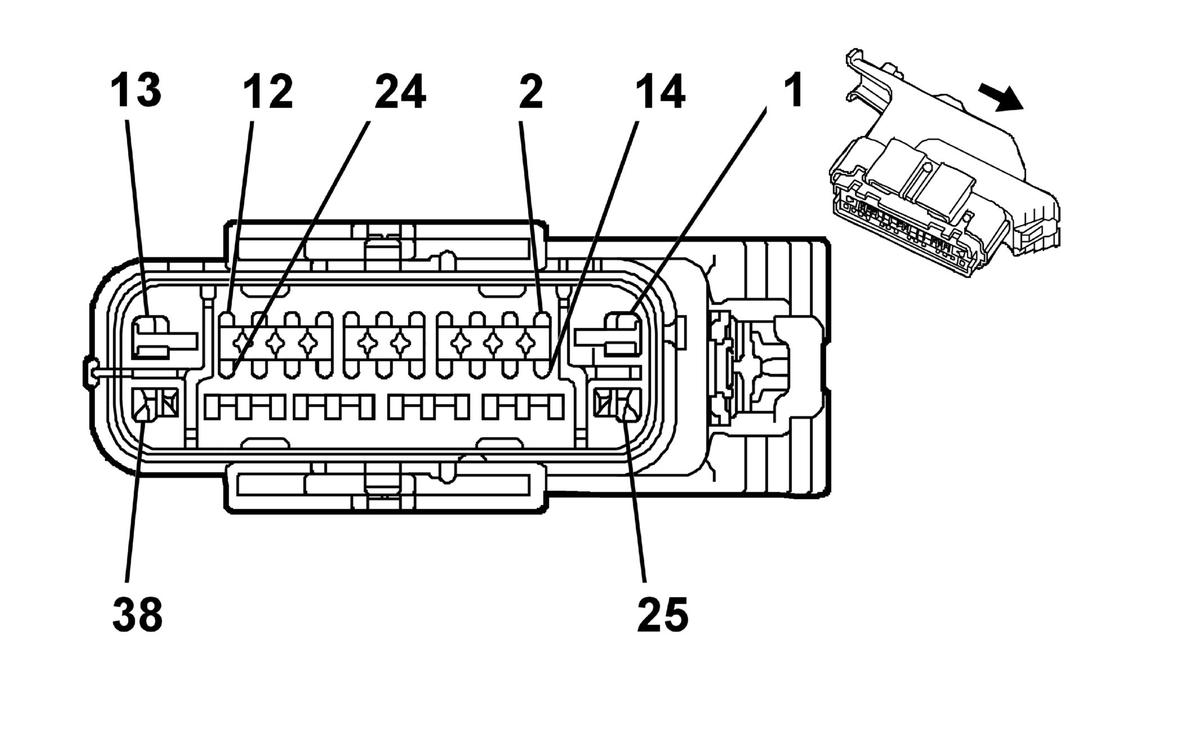

K38 Chassis Control Module Connector End View (VRI)
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575408 | J-35616-4A (PU) | J-38125-553 | 15392777 | 23- | D | 5 |
| II | 13576356 | J-35616-4A (PU) | J-38125-553 | 15304719 | 19-14 | 2 | 5 |
| III | 13575263 | J-35616-64B (L-BU) | J-38125-215A | SAITS-A03T-M064 | 14-24 | 9 | 9 |
| IV | Not Available | Not Available | Not Available | Not Available | Not Available | Not Available | Not Available |
K38 Chassis Control Module Connector End View (VRI)
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 1 |
1 2.5 |
RD/GN RD/VT |
3140 2640 |
Battery Positive Voltage Battery Positive Voltage |
I II |
LCV/LTG LUK |
| 2 | - | - | - | Not Occupied | - | - |
| 3 | 0.35 | GY/BK | 3437 | Shutter Valve Solenoid Control | III | - |
| 4 | - | - | - | Not Occupied | - | - |
| 5 | 0.5 | BU | 2500 | High Speed GMLAN Serial Data (+) (1) | III | - |
| 6 | 0.5 | BU | 2500 | High Speed GMLAN Serial Data (+) (1) | III | - |
| 7 | - | - | - | Not Occupied | - | - |
| 8 | 0.35 | WH/BU | 5986 | Serial Data Communication Enable | III | - |
| 9 | - | - | - | Not Occupied | - | - |
| 10 10 |
0.35 0.35 |
BU/WH BU/WH |
7446 7446 |
Fuel Line Pressure Sensor Signal Not Used |
III III |
LUK LCV/LTG |
| 11 | - | - | - | Not Occupied | - | - |
| 12 | 0.35 | GY/BK | 3437 | Shutter Valve Solenoid Control | III | - |
| 13 13 |
2.5 2.5 |
GY GY |
120 120 |
Fuel Pump Supply Voltage Not Used |
I I |
LUK LCV/LTG |
| 14 - 16 | - | - | - | Not Occupied | - | - |
| 17 | 0.5 | WH | 2501 | High Speed GMLAN Serial Data (-) (1) | III | - |
| 18 | 0.5 | WH | 2501 | High Speed GMLAN Serial Data (-) (1) | III | - |
| 19 | - | - | - | Not Occupied | - | - |
| 20 20 |
0.35 0.35 |
GN/GY GN/GY |
465 465 |
Fuel Pump Primary Relay Control Not Used |
IV IV |
LUK LCV/LTG |
| 21 21 |
0.35 0.5 |
VT/PU VT/BK |
2139 339 |
Run/Crank Ignition 1 Voltage Run/Crank Ignition 1 Voltage |
III III |
LCV/LTG LUK |
| 22 22 |
0.35 0.35 |
BN/RD BN/RD |
7445 7445 |
Fuel Line Pressure Sensor 5V Reference Not Used |
III III |
LUK LCV/LTG |
| 23 23 |
0.35 0.35 |
BK/YE BK/YE |
7447 7447 |
Fuel Line Pressure Sensor Low Reference Not Used |
III III |
LUK LCV/LTG |
| 24 24 |
0.5 0.5 |
BU BU |
7443 7443 |
Fuel System Control Module Shield Extension Not Used |
III III |
LUK LCV/LTG |
| 25 25 |
0.75 1.5 |
BK BK |
26502650 | Ground Ground |
II II |
LCV/LTG LUK |
| 26 - 37 | - | - | - | Not Occupied | - | - |
| 38 38 |
2.5 2.5 |
BK/GN BK/GN |
1580 1580 |
Fuel Pump Low Reference Not Used |
I I |
LUK LCV/LTG |
