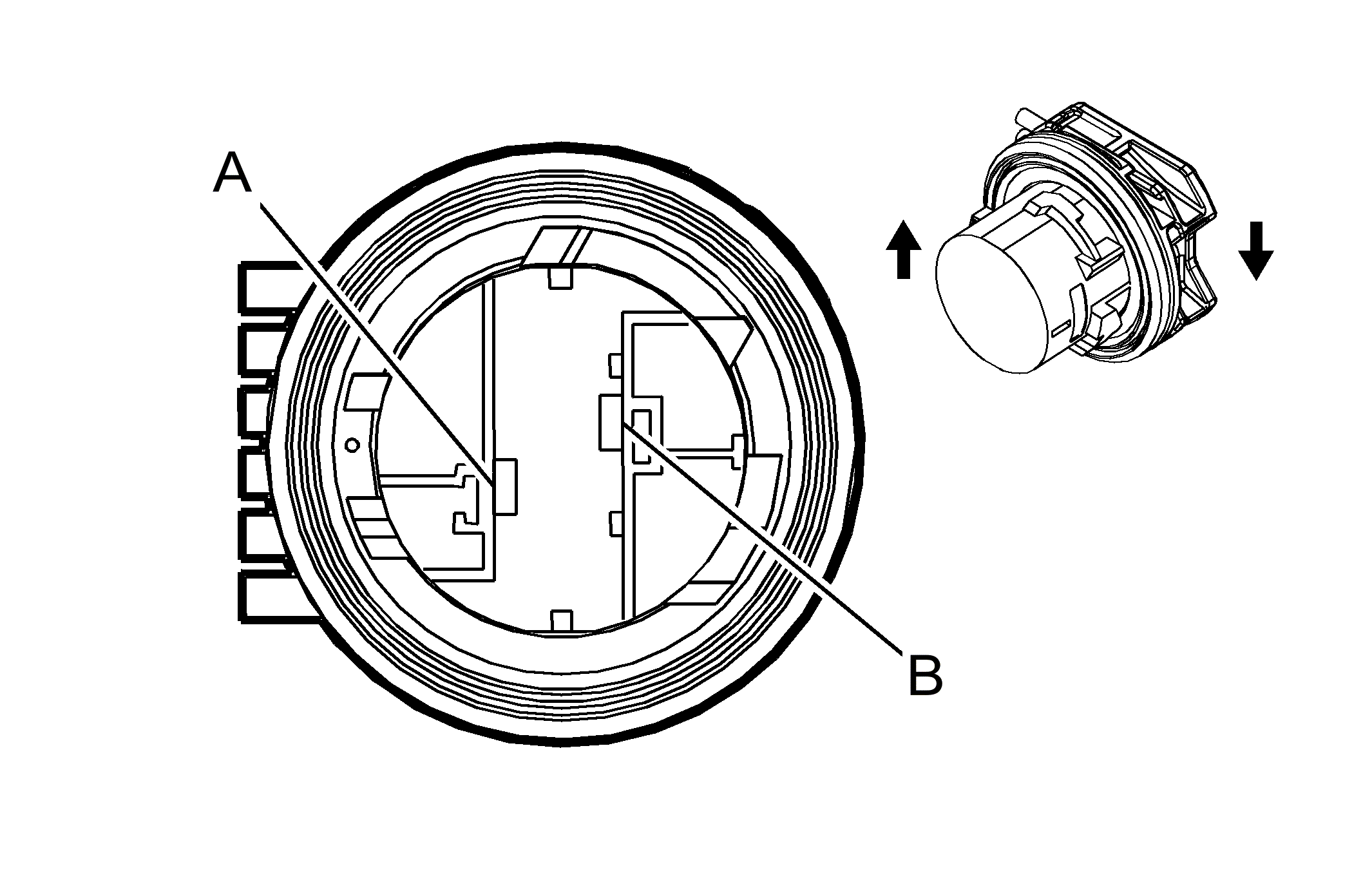

E4RF Turn Signal Lamp - Right Front (T4F)
|
|
Connector Part Information
- Harness Type: Right Headlamp
- OEM Connector: GF15
- Service Connector: Not Available
- Description: 2-Way F Lamp Socket (GY)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
E4RF Turn Signal Lamp - Right Front (T4F)
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| A |
0.5 |
GN/VT |
1315 |
Right Front Turn Signal Lamp Supply Voltage |
I |
- |
| B |
0.5 |
BK |
1050 |
Ground |
I |
- |
