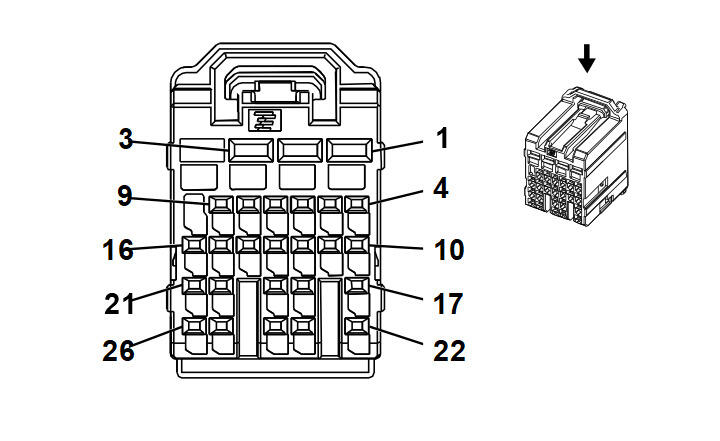

K9 Body Control Module X7
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 13826915
- Service Connector: 19151267
- Description: 26-Way F 0.64, 2.8 Series (GY)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13575576 |
J-35616-35 (VT) |
J-38125-553 |
8100-4443 |
22 |
E |
A |
| II |
13582297 |
J-35616-64B (L-BU) |
J-38125-22 |
Not Available |
Not Available |
Not Available |
Not Available |
| III |
13582326 |
J-35616-35 (VT) |
J-38125-553 |
8100-4444 |
22 |
2 |
A |
K9 Body Control Module X7
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
GY |
157 |
Interior Lamp Control |
I |
- |
| 2 |
1 |
WH/BN |
6815 |
Inadvertent Power Control |
III |
- |
| 3 |
0.5 |
L-GN/WH |
1324 |
Backup Lamp Supply Voltage |
I |
- |
| 4-5 |
- |
- |
- |
Not Occupied |
- |
- |
| 6 |
0.5 |
VT/BK |
7553 |
Park Lock Solenoid Control |
II |
- |
| 7 |
0.5 |
L-GN/GY |
737 |
Trunk Lamp Control |
II |
- |
| 8 |
- |
- |
- |
Not Occupied |
- |
- |
| 9 |
0.5 |
YE |
6817 |
LED Backlight Dimming Control |
II |
- |
| 10-11 |
- |
- |
- |
Not Occupied |
- |
- |
| 12 |
0.5 |
BN/WH |
3269 |
Child Security Lock Motor Status Signal Left Rear |
II |
- |
| 13 |
0.5 |
WH/VT |
5905 |
Key Capture/Column Lock Shift Position Signal |
II |
- |
| 14 |
- |
- |
- |
Not Occupied |
- |
- |
| 15 |
0.5 |
D-BU/VT |
1134 |
Park Brake Switch Signal |
II |
- |
| 16-17 |
- |
- |
- |
Not Occupied |
- |
- |
| 18 |
0.5 |
GY/BK |
3268 |
Child Security Lock Motor Status Signal Right Rear |
II |
- |
| 19 |
0.5 |
L-GN/BN |
6998 |
Inadvertent Load 1 Supply Voltage |
II |
- |
| 20-22 |
- |
- |
- |
Not Occupied |
- |
- |
| 23 |
0.5 |
L-GN |
5060 |
Low Speed GMLAN Serial Data |
II |
- |
| 24-26 |
- |
- |
- |
Not Occupied |
- |
- |
