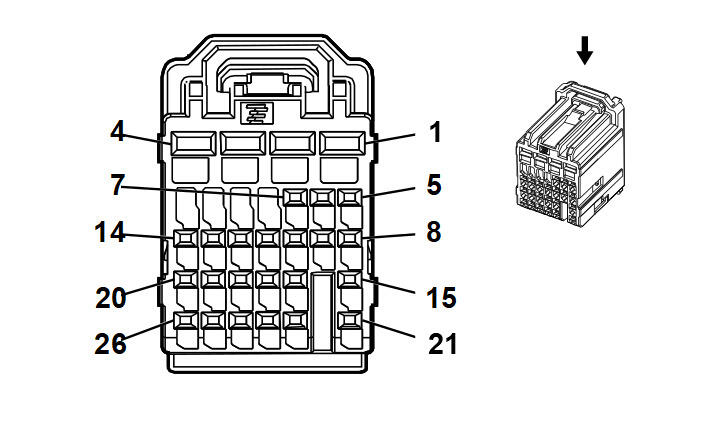

K9 Body Control Module X5
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 13826916
- Service Connector: 19151263
- Description: 26-Way F 0.64, 2.8 Series (BN)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13575576 |
J-35616-35 (VT) |
J-38125-553 |
8100-4443 |
22 |
E |
A |
| II |
13582297 |
J-35616-64B (L-BU) |
J-38125-22 |
Not Available |
Not Available |
Not Available |
Not Available |
| III |
13575578 |
J-35616-35 (VT) |
J-38125-553 |
Not Available |
Not Available |
Not Available |
Not Available |
K9 Body Control Module X5
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
D-BU/WH |
1334 |
Left Rear Turn Signal Lamp Supply Voltage |
I |
- |
| 2 |
0.5 |
D-BU/WH |
1314 |
Left Front Turn Signal Lamp Supply Voltage |
I |
- |
| 3 |
1.5 |
RD/WH |
2740 |
Battery Positive Voltage |
III |
- |
| 4 |
1.5 |
RD/VT |
2640 |
Battery Positive Voltage |
III |
- |
| 5 |
- |
- |
- |
Not Occupied |
- |
- |
| 6 |
0.5 |
BK/VT |
5077 |
Current Sensor Low Reference |
II |
- |
| 7 |
0.5 |
WH/YE |
7541 |
Right Rear Stop Lamp Supply Voltage |
II |
- |
| 8-10 |
- |
- |
- |
Not Occupied |
- |
- |
| 11 |
0.5 |
GY/YE |
6188 |
Lift Glass/Trunk Motor Release Control |
II |
- |
| 12 |
0.5 |
WH/D-BU |
6311 |
Cruise/ETC/TCC Brake Signal |
II |
- |
| 13 |
0.5 |
BN/WH |
1317 |
Fog Lamp Relay Control |
II |
- |
| 14-17 |
- |
- |
- |
Not Occupied |
- |
- |
| 18 |
0.5 |
BN/VT |
1969 |
Headlamp High Beam Relay Control |
II |
- |
| 19 |
0.5 |
BN/WH |
28 |
Horn Relay Control |
II |
- |
| 20-23 |
- |
- |
- |
Not Occupied |
- |
- |
| 24 |
0.5 |
WH/VT |
860 |
Front Windshield Wiper Switch High Signal |
II |
- |
| 25-26 |
- |
- |
- |
Not Occupied |
- |
- |
