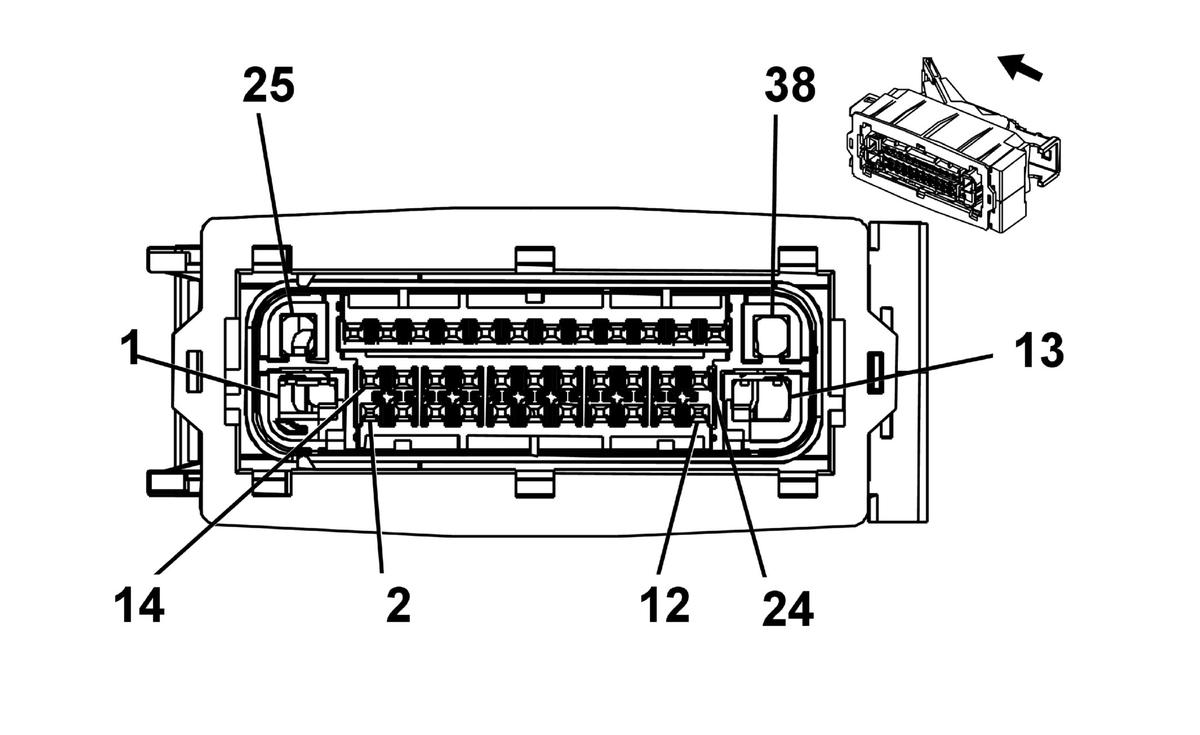

K17 Electronic Brake Control Module
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 13664198
- Service Connector: 13581097
- Description: 38-Way F 0.64, 2.8, 5.8 Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13575437 |
J-35616-42 (RD) |
J-38125-36 |
1241818-1 |
4 |
B |
G |
| II |
13582340 |
J-35616-64B (L-BU) |
J-38125-215A |
SAITS-A03T-M064 |
14 |
9 |
9 |
| III |
13581346 |
J-35616-35 (VT) |
J-38125-36 |
4-964286-1 |
16 |
E |
1 |
K17 Electronic Brake Control Module
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
4 |
RD/VT |
1640 |
Battery Positive Voltage |
I |
- |
| 2 |
0.5 |
GY |
1903 |
AAS Wheel Speed Sensor Signal Left Front |
II |
- |
| 3-4 |
- |
- |
- |
Not Occupied |
- |
- |
| 5 |
0.5 |
D-BU/YE |
6105 |
High Speed GMLAN Serial Data (+) (2) |
II |
- |
| 6 |
0.5 |
WH |
6106 |
High Speed GMLAN Serial Data (-) (2) |
II |
- |
| 7 |
- |
- |
- |
Not Occupied |
- |
- |
| 8 |
0.5 |
WH/D-BU |
5986 |
Serial Data Communication Enable |
II |
- |
| 9 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) (1) |
II |
- |
| 10 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) (1) |
II |
- |
| 11 |
0.5 |
D-BU |
2500 |
High Speed GMLAN Serial Data (+) (1) |
II |
- |
| 12 |
0.5 |
D-BU |
2500 |
High Speed GMLAN Serial Data (+) (1) |
II |
- |
| 13 |
4 |
BK |
1450 |
Ground |
I |
- |
| 14 |
- |
- |
- |
Not Occupied |
- |
- |
| 15 |
0.5 |
L-GN/BN |
2087 |
Combined Vehicle Inertial Sensor Supply Voltage |
II |
- |
| 16 |
- |
- |
- |
Not Occupied |
- |
- |
| 17 |
0.5 |
YE/RD |
6031 |
Brake Vacuum Sensor 5 Volt Reference |
II |
- |
| 18-21 |
- |
- |
- |
Not Occupied |
- |
- |
| 22 |
0.5 |
YE/VT |
6030 |
Brake Vacuum Sensor Signal |
II |
- |
| 23 |
- |
- |
- |
Not Occupied |
- |
- |
| 24 |
0.5 |
BK/YE |
6032 |
Brake Vacuum Sensor Low Reference |
II |
- |
| 25 |
1 |
RD/L-GN |
1840 |
Battery Positive Voltage |
III |
- |
| 26 |
0.5 |
YE |
872 |
Wheel Speed Sensor Signal Right Front |
II |
- |
| 27 |
0.5 |
GY/BN |
7065 |
Wheel Speed Sensor Supply Voltage Right Front |
II |
- |
| 28 |
0.5 |
L-GN/GY |
333 |
Brake Fluid Level Sensor Signal |
II |
- |
| 29 |
0.5 |
GY/BK |
7127 |
Wheel Speed Sensor Supply Voltage Left Rear |
II |
- |
| 30 |
0.5 |
D-BU |
884 |
Wheel Speed Sensor Signal Left Rear |
II |
- |
| 31-32 |
- |
- |
- |
Not Occupied |
- |
- |
| 33 |
0.5 |
VT |
882 |
Wheel Speed Sensor Signal Right Rear |
II |
- |
| 34 |
0.5 |
GY/YE |
7128 |
Wheel Speed Sensor Supply Voltage Right Rear |
II |
- |
| 35 |
0.5 |
BN |
6305 |
Brake Vacuum Switch Signal |
II |
- |
| 36 |
0.5 |
GY/WH |
7064 |
Wheel Speed Sensor Supply Voltage Left Front |
II |
- |
| 37 |
0.5 |
GY |
830 |
Wheel Speed Sensor Signal Left Front |
II |
- |
| 38 |
- |
- |
- |
Not Occupied |
- |
- |
