Oil Pan Right Side
WARNING: This page is about a different variant/trim than selected.

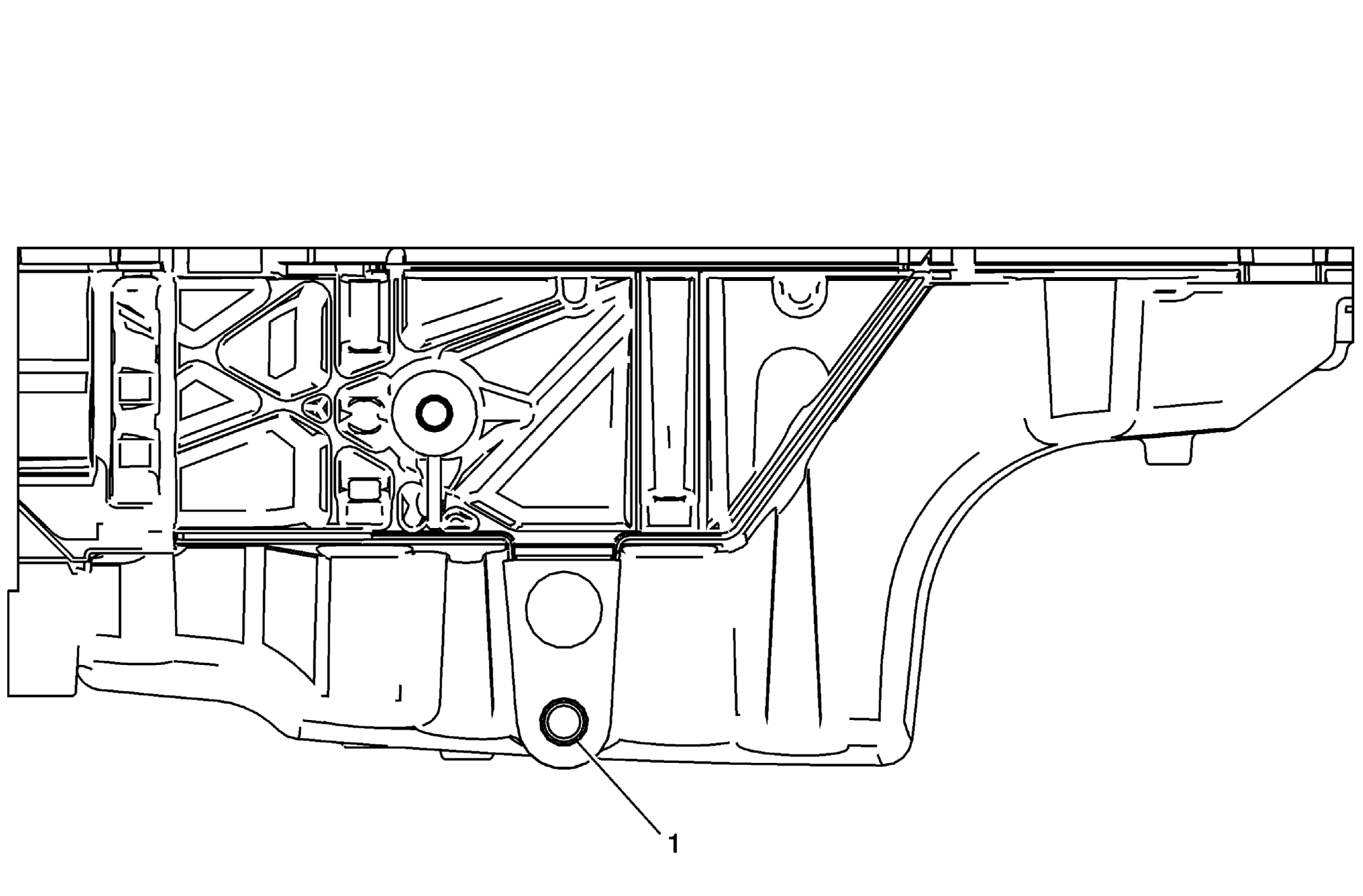

Courtesy of GENERAL MOTORS COMPANY Oil Pan Right Side
| Hole Location |
Thread Size |
Drill |
Counter Bore Tool |
Stop Collar |
Tap |
Driver |
Insert |
Drill Depth (Maximum) |
Tap Depth (Minimum) |
| - |
- |
J42385- |
MM |
(IN) |
MM |
(IN) |
| 1 |
M12 x 1.75 |
856 |
857 |
N/A |
858 |
859 |
855 |
39.5 |
1.5551 |
32.0 |
1.2598 |
