Front Wheelhouse Front Liner Replacement
Front Wheelhouse Front Liner Replacement

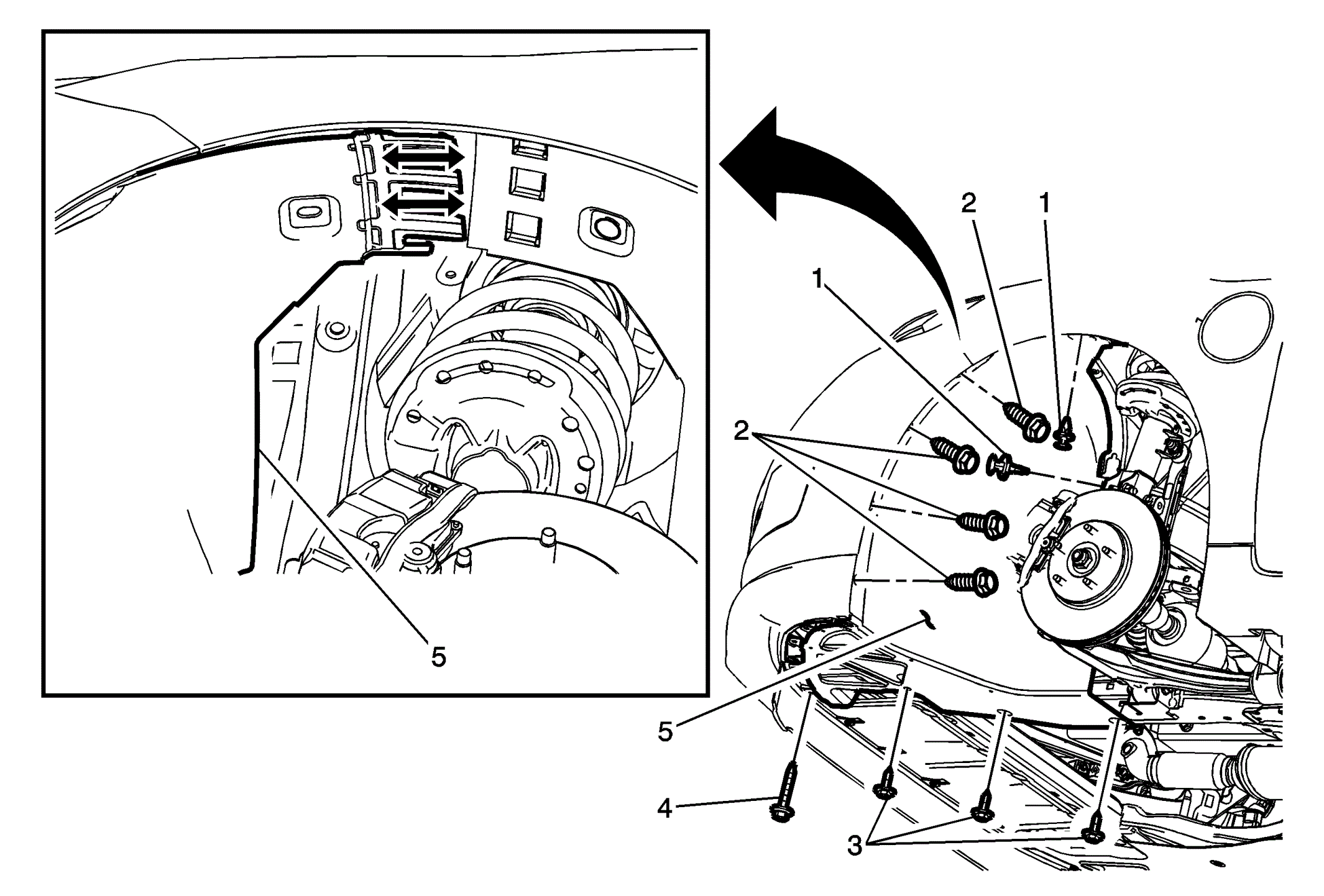

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the tire and wheel assembly. Refer to Tire and Wheel Removal and Installation . |
|
| 1 | Front Wheelhouse Liner Push-In Retainer - Front (Qty: 2) |
| 2 | Front Wheelhouse Liner Screw - Front (Qty: 4)
CAUTION:
Refer to Fastener Caution . Tighten 3 N.m (27 lb in) |
| 3 | Front Wheelhouse Liner - Front Lower Screw (Qty: 3) Tighten 3 N.m (27 lb in) |
| 4 | Front Wheelhouse Liner - Front Lower Front Screw (Qty: 5) Tighten 3 N.m (27 lb in) |
| 5 | Front Wheelhouse Liner - Front Procedure Disengage the upper interlocking retainers. |
