Driver Or Passenger Seat Cushion Outer Finish Panel Replacement (Manual)
Courtesy of GENERAL MOTORS COMPANY Driver or Passenger Seat Cushion Outer Finish Panel Replacement (Manual)

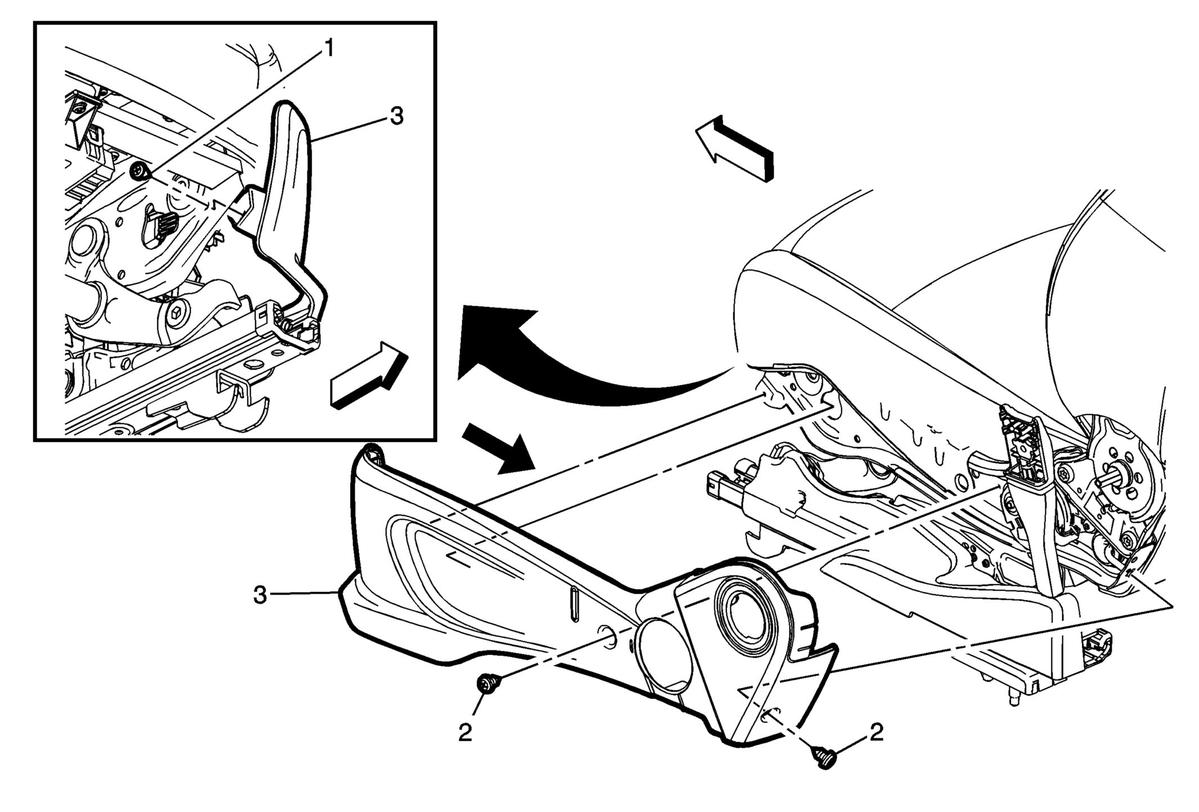

| Callout |
Component Name |
|
Preliminary Procedures
- Remove the driver or passenger seat recliner handle. Refer to Front Seat Back Recliner Handle Replacement
- Remove the front seat vertical adjuster. Refer to Front Seat Vertical Adjuster Replacement
|
| 1 |
Driver or Passenger Seat Cushion Outer Finish Panel Front Fastener
|
| 2 |
Driver or Passenger Seat Cushion Outer Finish Panel Side Fasteners (Qty: 2) |
| 3 |
Driver or Passenger Seat Cushion Outer Finish Panel Procedure
- Make sure the seat is in the full up position.
- Gently pull outboard on the front half of the finish cover to disengage the panel rib from the seat frame.
- Firmly grasp the upper area of the finish cover that folds over the seat cushion frame, this area needs to be flexed outward while sliding the finish cover upward.
- If replacing the cover, transfer components as necessary.
|
