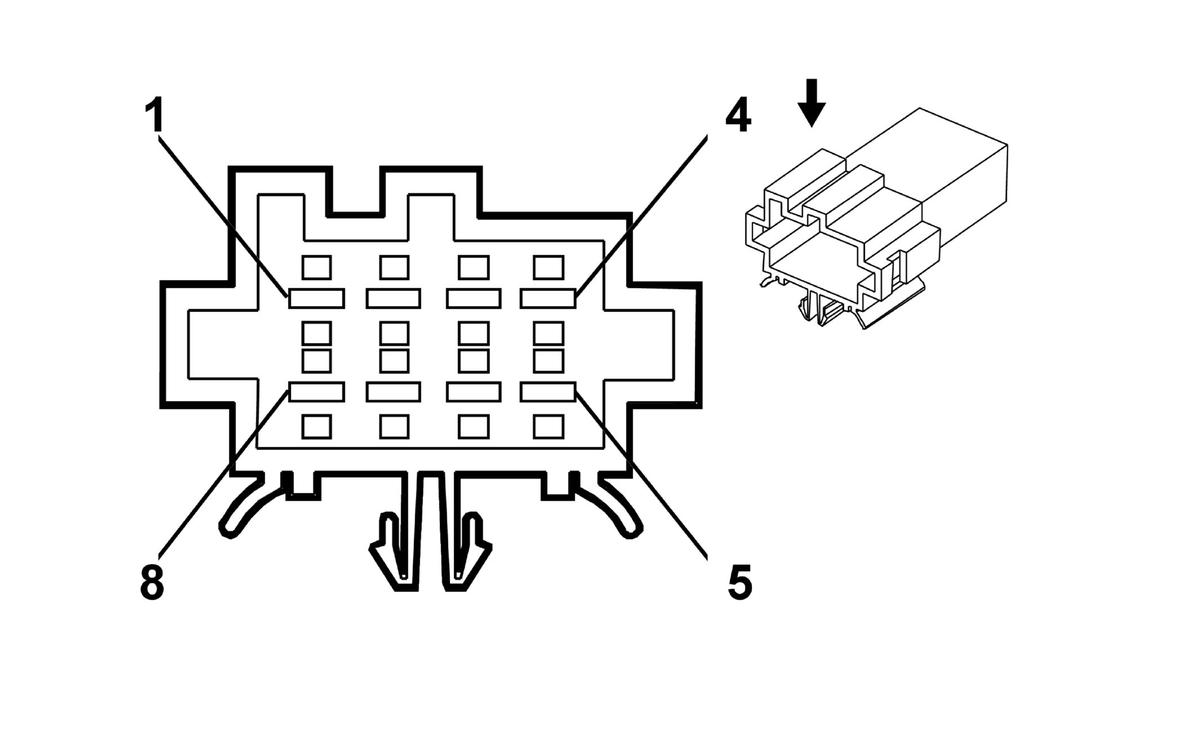

X406 Right Tail Lamp Harness to Body
Connector Part Information
- Harness Type: Left Tail Lamp
- OEM Connector: Not Available
- Service Connector: Service by Harness - See Part Catalog
- Description: 8-Way F
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 10720010
- Service Connector: Pending
- Description: 8-Way M 1.6 Micro Timer Series (BK)
|
Terminal Part Information
- Terminated Lead: Service by Harness - See Part Catalog
- Release Tool: Service by Harness - See Part Catalog
- Diagnostic Test Probe: Service by Harness - See Part Catalog
|
Terminal Part Information
- Terminated Lead: 13575502
- Release Tool: J-38125-553
- Diagnostic Test Probe: J-35616-3 (GY)
|
X406 Right Tail Lamp Harness to Body
| Pin |
Size |
Color |
Circuit |
Function |
Pin |
Size |
Color |
| 1 |
- |
- |
- |
- |
1 |
- |
- |
| 2 |
0.5 |
WT/YE |
7541 |
Left Stop Lamp Supply Voltage |
2 |
0.5 |
RD |
| 3 |
0.5 |
GY/BR |
309 |
Left Park Lamp Supply Voltage |
3 |
0.5 |
GN |
| 4 |
0.5 |
BU/VT |
1335 |
Left Rear Turn Signal Lamp Supply Voltage |
4 |
0.5 |
YE |
| 5 |
0.5 |
GN/WT |
24 |
Backup Lamp Supply Voltage |
5 |
0.5 |
BU |
| 6 |
0.5 |
BK |
1350 |
Ground |
6 |
0.5 |
YE |
| 7 |
0.5 |
BK |
1350 |
Ground |
7 |
0.5 |
BK |
| 8 |
0.5 |
BK |
1350 |
Ground |
8 |
0.5 |
