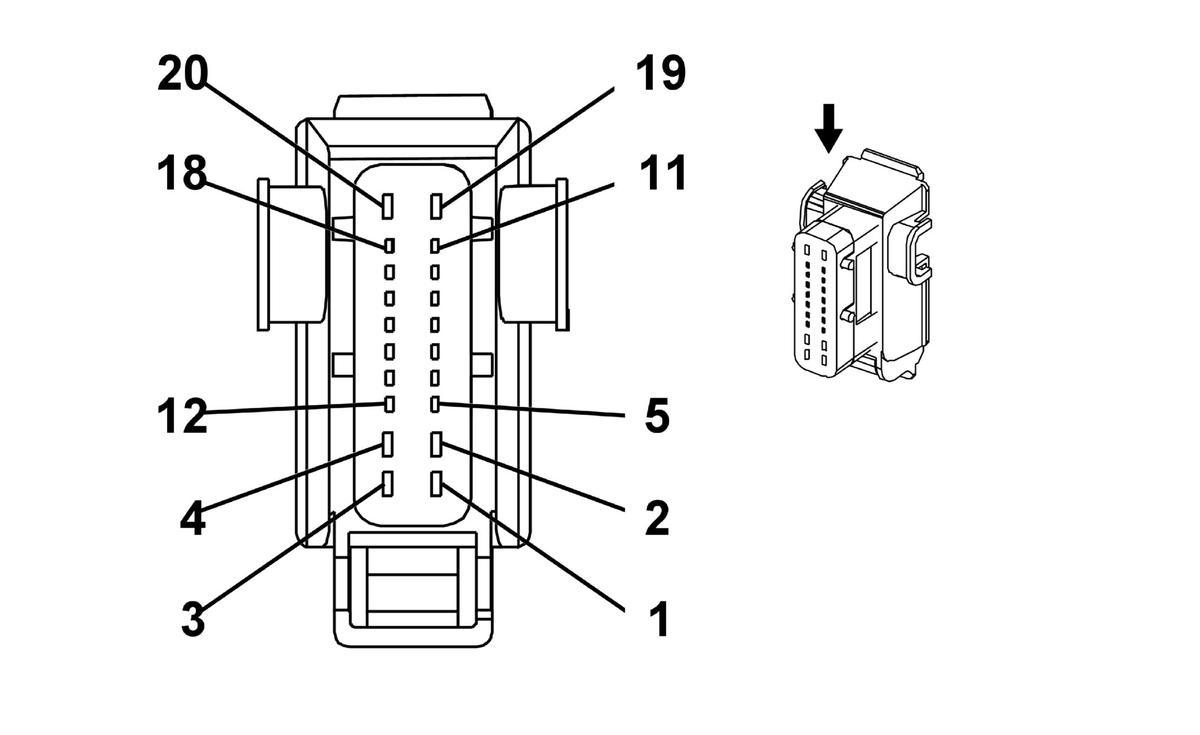

X301 Body Harness To Driver Seat Harness
Connector Part Information
|
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13582256 | J-35616-35 (VT) | J-38125-12A | 54001800 | 22 | 2 | 4 |
| II | 13579989 | J-35616-3 (GY) | J-38125-560 | Not Available | Pending | Not Available | Not Available |
| III | 13579990 | J-35616-3 (GY) | J-38125-560 | Not Available | Pending | Not Available | Not Available |
| IV | 13579988 | J-35616-35 (VT) | J-38125-12A | Not Available | Pending | 2 | D |
| V | 13579988 | J-35616-35 (VT) | J-38125-12A | Not Available | Pending | Not Available | Not Available |
| VI | Pending | Pending | Pending | Pending | Pending | Pending | Pending |
X301 Body Harness To Driver Seat Harness
| Pin | Size | Color | Circuit | Terminal Type ID | Option | Function | Pin | Size | Color | Circuit | Terminal Type ID | Option |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0.5 0.5 |
RD/GY RD/GY |
2140 2140 |
I | AAG AG9-AAG |
Battery Positive Voltage Battery Positive Voltage |
1 | VI | - | |||
| 2 | 1.5 1.5 |
RD/WH RD/WH |
2040 2040 |
IV | AAG AG9-AAG |
Battery Positive Voltage Battery Positive Voltage |
2 | VI | - | |||
| 3 | 2.5 | BK | 850 | V | STD | Ground | 3 | VI | - | |||
| 4 | 1.5 1.5 |
RD/YE RD/YE |
3740 3740 |
IV | AAG KA1-AAG |
Battery Positive Voltage Battery Positive Voltage |
4 | VI | - | |||
| 5 | 0.35 0.35 0.35 |
OG/BN OG/BN OG/BN |
238 238 238 |
II | AYC AJG (AY0/AYF) |
Driver Seat Belt Switch Signal Driver Seat Belt Switch Signal Driver Seat Belt Switch Signal |
5 | VI | - | |||
| 6 | 0.5 | GN/WH | 7530 | II | AAG | Linear Interconnect Network Bus 8 | 6 | VI | - | |||
| 7 | 0.35 0.35 0.35 |
BK/OG BK/OG BK/OG |
1363 1363 1363 |
II | (AY0/AYF) AJG AYC |
Driver Seat Belt Switch Low Reference Driver Seat Belt Switch Low Reference Driver Seat Belt Switch Low Reference |
7 | VI | - | |||
| 8 | 0.35 0.35 0.35 |
OG/BU OG/BU OG/BU |
3068 3068 3068 |
III | (AY0/AYF) AYC AJG |
Driver Side Impact Module High Control Driver Side Impact Module High Control Driver Side Impact Module High Control |
8 | VI | - | |||
| 9 | 0.35 0.35 0.35 |
GN/OG GN/OG GN/OG |
3069 3069 3069 |
III | AJG (AY0/AYF) AYC |
Driver Side Impact Module Low Control Driver Side Impact Module Low Control Driver Side Impact Module Low Control |
9 | VI | - | |||
| 10 | - | - | - | - | - | Not Occupied | 10 | - | - | - | - | - |
| 11 | 0.5 | BK/GY | 2435 | II | KA1 | Passenger Heated Seat NTC Low Reference | 11 | VI | - | |||
| 12 | 0.35 | GN | 5060 | II | (AAG/KA1) | Low Speed GMLAN Serial Data | 12 | VI | - | |||
| 13 | 0.35 0.35 0.35 |
YE/OG YE/OG YE/OG |
3065 3065 3065 |
III | AJG (AY0/AYF) AYC |
Driver Seat Belt Buckle Pretensioner Low Control Driver Seat Belt Buckle Pretensioner Low Control Driver Seat Belt Buckle Pretensioner Low Control |
13 | VI | - | |||
| 14 | 0.35 0.35 0.35 |
OG/WH OG/WH OG/WH |
3064 3064 3064 |
III | AYC (AY0/AYF) AJG |
Driver Seat Belt Buckle Pretensioner High Control Driver Seat Belt Buckle Pretensioner High Control Driver Seat Belt Buckle Pretensioner High Control |
14 | VI | - | |||
| 15-17 | - | - | - | - | - | Not Occupied | 15-17 | - | - | - | - | - |
| 18 | 0.5 | WH/GY | 2434 | II | KA1 | Passenger Heated Seat NTC Signal | 18 | VI | - | |||
| 19 | 1.5 | BN/BU | 2479 | IV | KA1 | Passenger Heated Seat Element Supply Voltage | 19 | VI | - | |||
| 20 | 1.5 | BU/BK | 2433 | IV | KA1 | Passenger Heated Back Element Return | 20 | VI | - |
