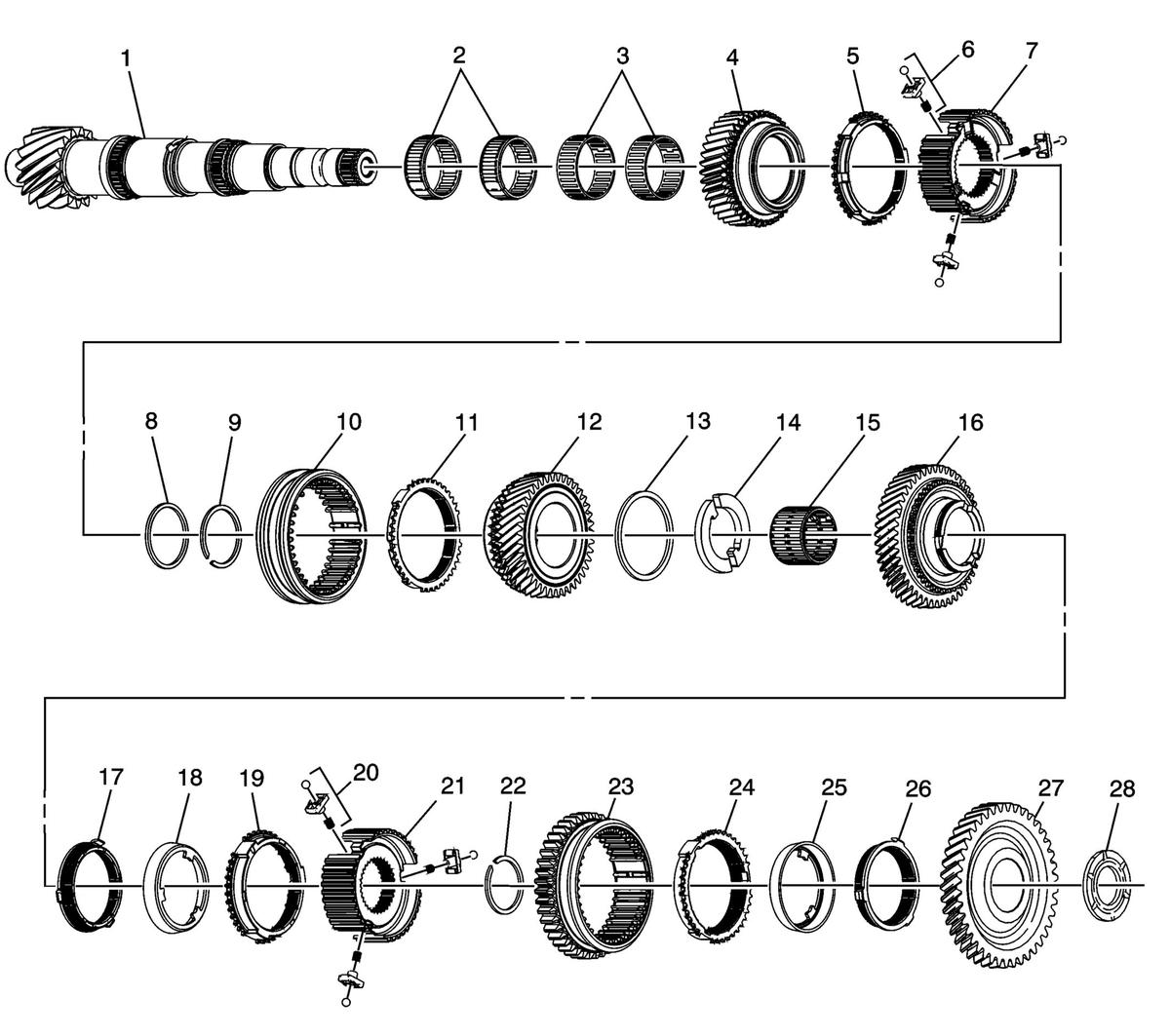

Main Shaft Components (Gen 1)
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Main Shaft |
| 2 | 4th Gear Bearing Assembly |
| 3 | 3rd Gear Bearing Assembly |
| 4 | 4th Gear Assembly |
| 5 | 3rd Gear Blocking Ring |
| 6 | 3rd and 4th Gear Synchronizer Insert |
| 7 | 3rd and 4th Gear Synchronizer Hub |
| 8 | 3rd Gear Thrust Washer |
| 9 | 3rd and 4th Gear Synchronizer Hub Retaining Ring |
| 10 | 3rd and 4th Gear Synchronizer Sleeve |
| 11 | 3rd Gear Blocking Ring |
| 12 | 3rd Gear Assembly |
| 13 | 2nd and 3rd Gear Thrust Washer Retaining Ring |
| 14 | 2nd and 3rd Gear Thrust Washer |
| 15 | 2nd Gear Bearing Assembly |
| 16 | 2nd Gear |
| 17 | 1st Gear Inner Blocking Ring |
| 18 | 1st Gear Intermediate Ring |
| 19 | 1st Gear Outer Blocking Ring |
| 20 | 1st and 2nd Gear Synchronizer Insert Assembly |
| 21 | 1st and 2nd Gear Synchronizer Hub |
| 22 | 1st and 2nd Gear Synchronizer Hub Retaining Ring |
| 23 | 1st and 2nd Gear Synchronizer Sleeve |
| 24 | 1st Gear Outer Blocking Ring |
| 25 | 1st Gear Intermediate Ring |
| 26 | 1st Gear Inner Blocking Ring |
| 27 | 1st Gear |
| 28 | 1st Gear Thrust Washer |
