Section 2 (Automatic Transmission - 6T30/6T40 - Description And Operation)
>>
Description and Operation
>>
Automatic Transmission Hydraulic Diagrams
>>
Drive Range, Fifth Gear Default (Gen 1)
>>
Drive Range, Fifth Gear Default - A/T System Hydraulic Diagram
Drive Range, Fifth Gear Default - A/T System Hydraulic Diagram
WARNING:
This page is about a different variant/trim than selected.

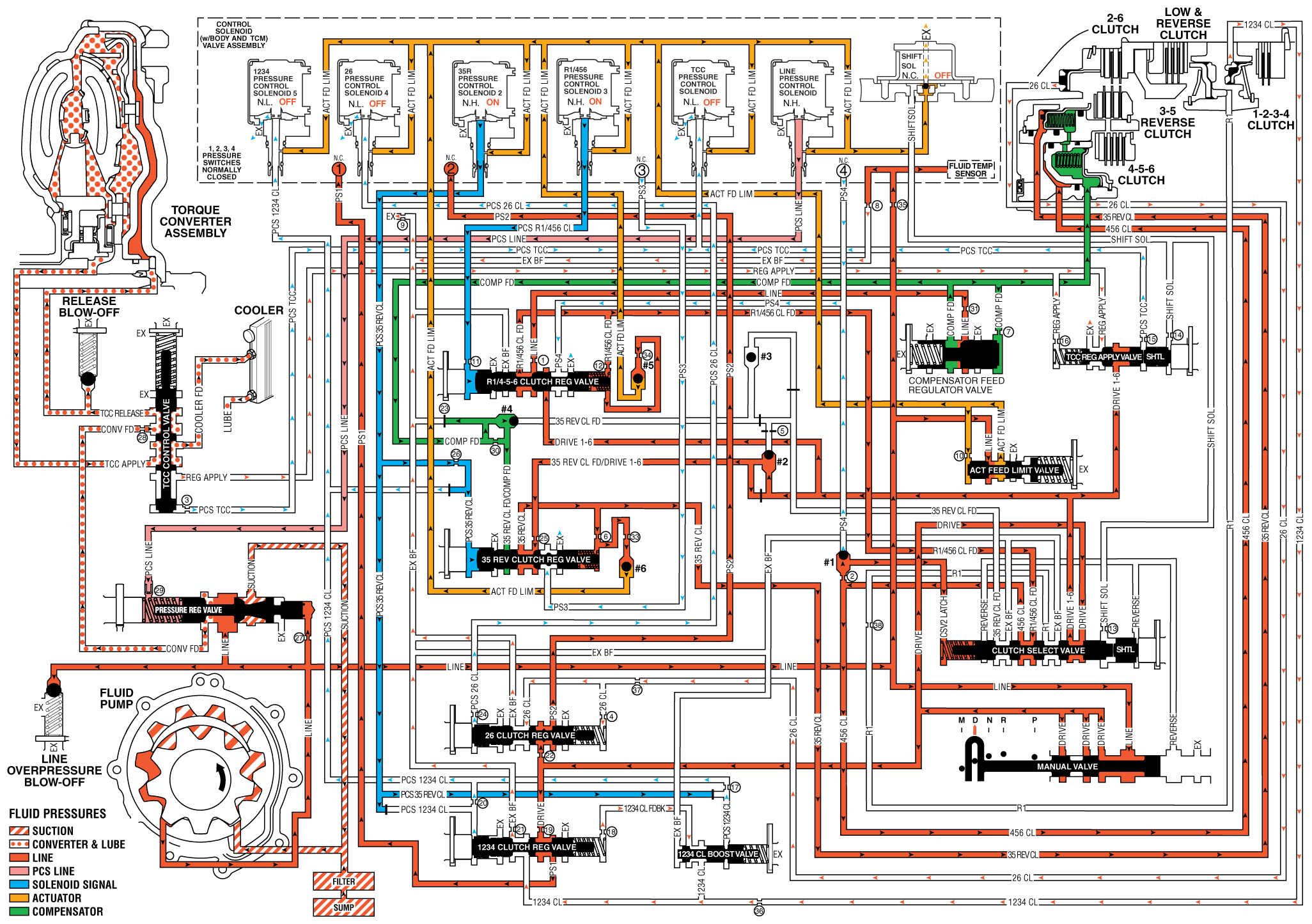

Fig 1: Drive Range, Fifth Gear Default Fluid Flow Diagram
Courtesy of GENERAL MOTORS COMPANY
