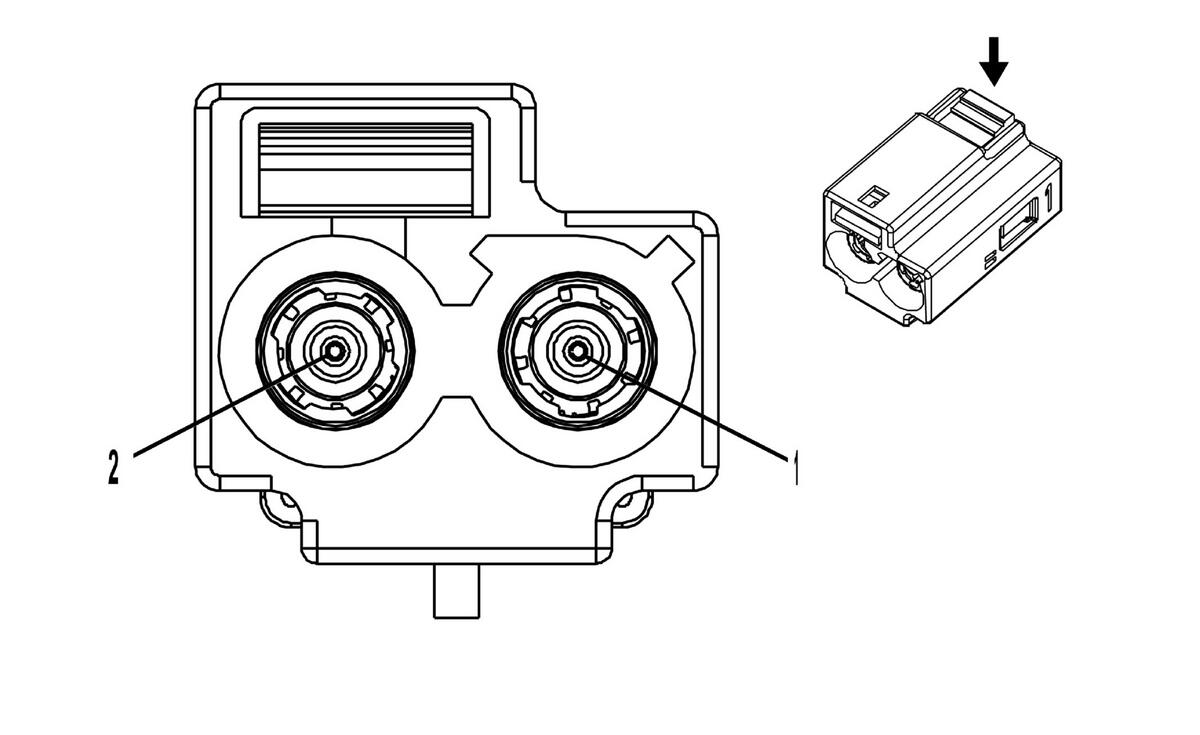

T4G Cellular Phone, Navigation, and Digital Radio Antenna (UE1+U2K)
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 3FAH-NASJ-C00W6
- Service Connector: Service by Cable Assembly - See Part Catalog
- Description: 2-Way F Coax Type (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
T4G Cellular Phone, Navigation, and Digital Radio Antenna (UE1+U2K)
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
1.5 |
WH |
6449 |
Coaxial Antenna Cell Phone Signal |
I |
- |
| 2 |
1.5 |
WH |
6130 |
Coaxial Antenna XM Signal |
I |
- |
