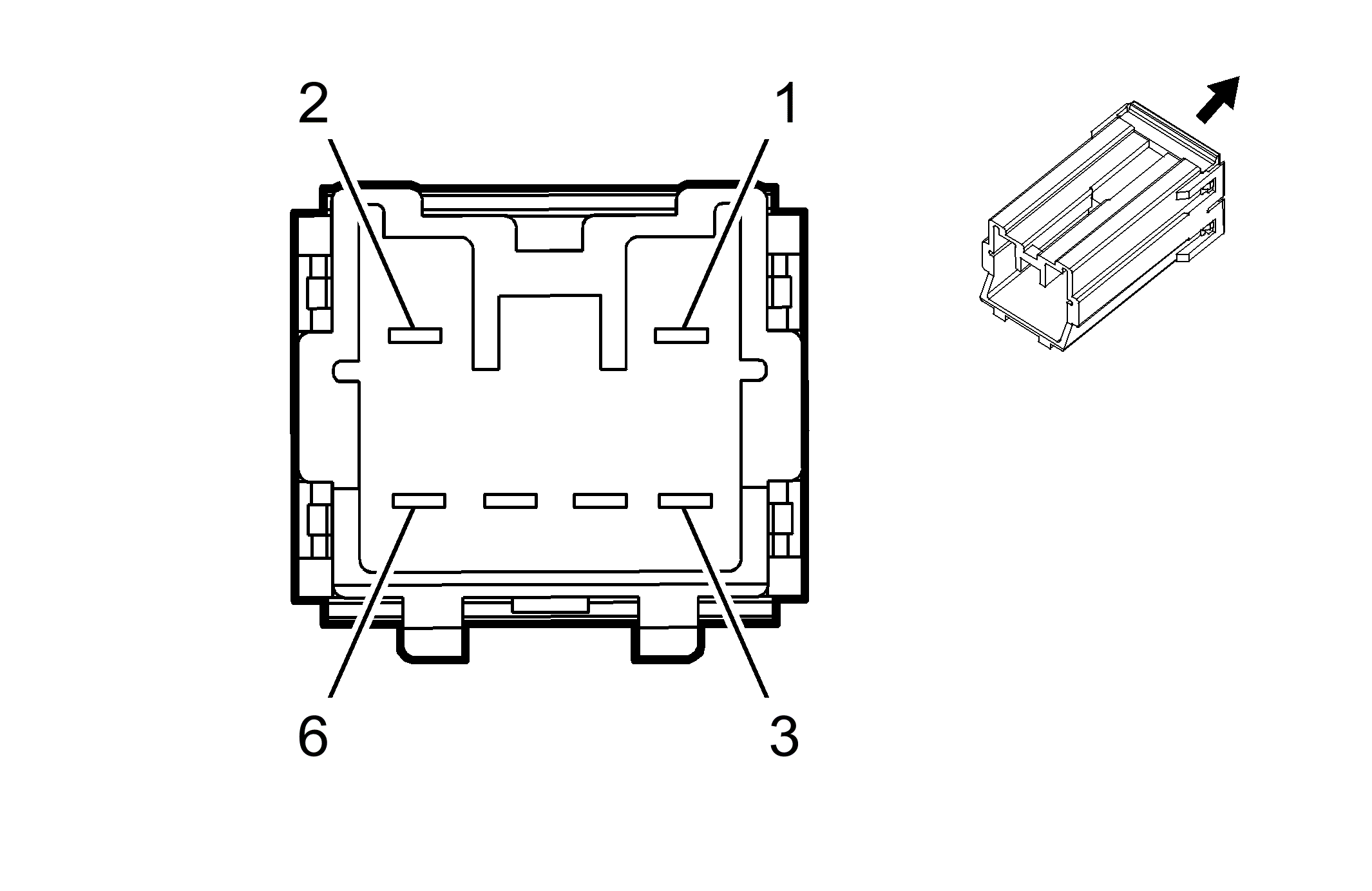

E14D Seat Heating Element - Passenger Cushion
|
|
Connector Part Information
- Harness Type: Passenger Seat
- OEM Connector: MG620401
- Service Connector: Service by Harness - See Part Catalog
- Description: 6-Way M (WH)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Service by Harness - See Part Catalog |
Pending |
No Tool Required |
Not Available |
Not Available |
Not Available |
Not Available |
E14D Seat Heating Element - Passenger Cushion
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1:
1 |
1:
0.5 |
1:
YE |
1:
7018 |
1:
Cushion NTC Signal |
1:
I |
1:
- |
| 2 |
- |
- |
- |
Not Occupied |
- |
- |
| 3:
3 |
3:
2.5 |
3:
YE |
3:
2479 |
3:
Passenger Heated Seat Element Supply Voltage |
3:
I |
3:
- |
| 4:
4 |
4:
0.5 |
4:
RD |
4:
2434 |
4:
Passenger Heated Seat NTC Signal |
4:
I |
4:
- |
| 5:
5 |
5:
0.5 |
5:
BK |
5:
2435 |
5:
Passenger Heated Seat NTC Low Reference |
5:
I |
5:
- |
| 6:
6 |
6:
0.5 |
6:
BK |
6:
2435 |
6:
Passenger Heated Seat NTC Low Reference |
6:
I |
6:
- |
