Fuel Pipe Shield Replacement
WARNING: This page is about a different car, the 2010 Cadillac SRX. However, it is still accessible from the selected car via links, so may be relevant.

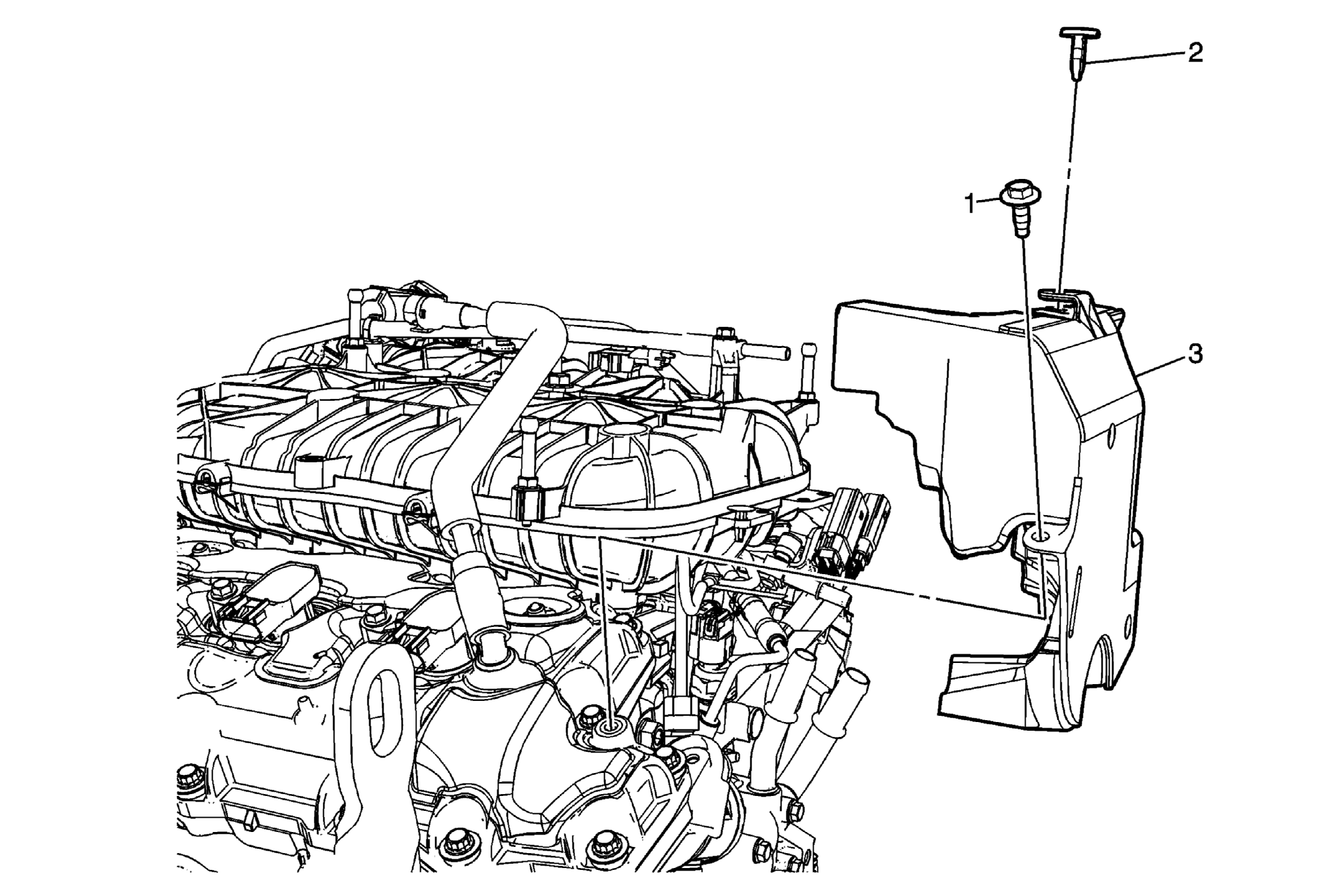

| Callout | Component Name |
|---|---|
| Preliminary Procedure: Remove the intake manifold cover. Refer to Intake Manifold Cover Replacement . |
|
| 1 | Fuel Pipe Shield Fastener
CAUTION:
Refer to Fastener Caution
.
Tighten: 9 N.m (80 lb in) |
| 2 | Fuel Pipe Shield Push-Pin |
| 3 | Fuel Pipe Shield |
