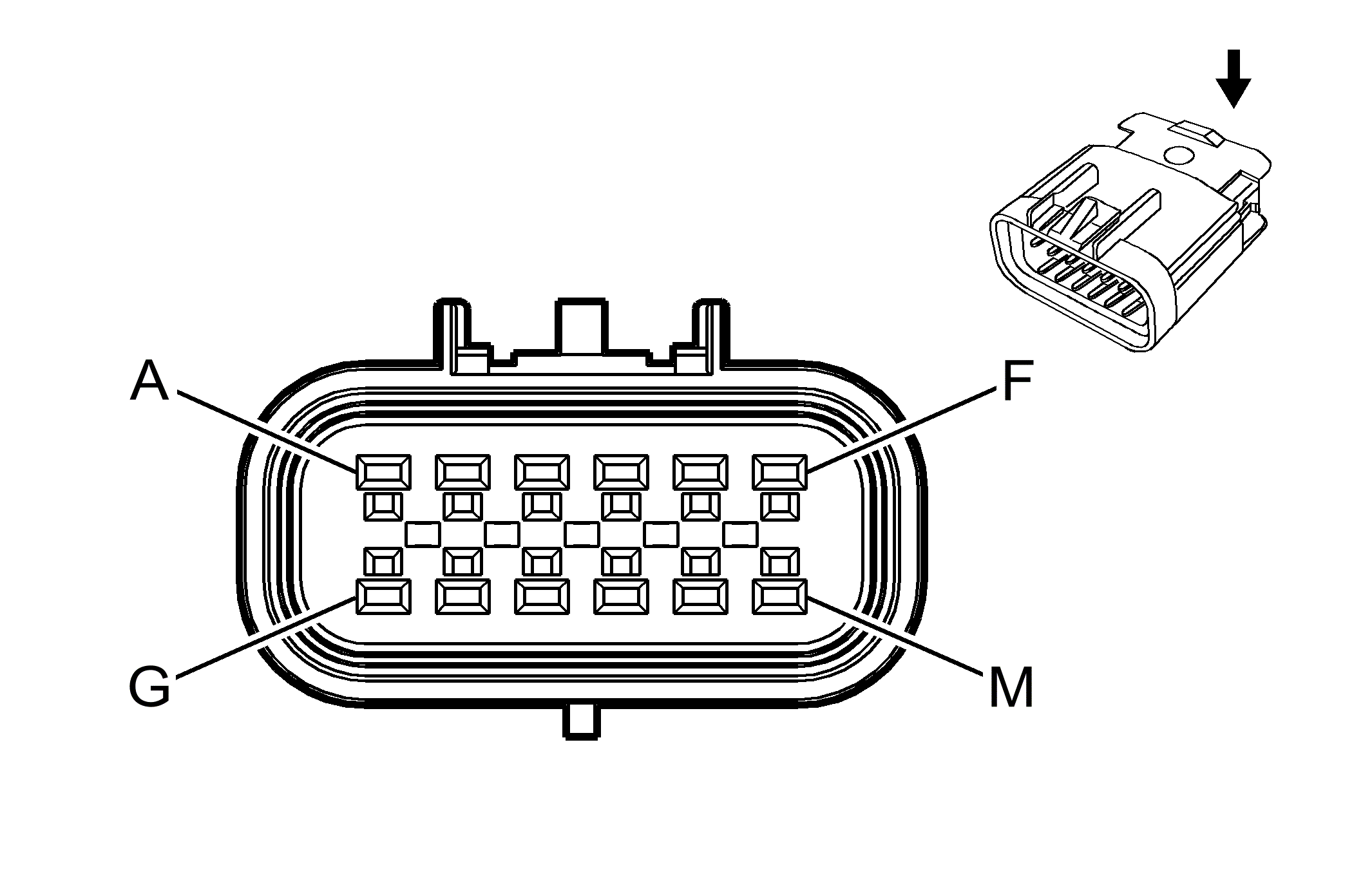

X402 Rear Object Sensor Harness to Body Harness (UD7)
|
|
|
Connector Part Information
- Harness Type: Rear Object Sensor
- OEM Connector: 88986320
- Service Connector: 13504588
- Description: 12-Way F 150 GT Series, Sealed (BK)
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 88986190
- Service Connector: 88986252
- Description: 12-Way M 150 GT Series Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Pending |
Pending |
Pending |
Pending |
Pending |
Not Available |
Not Available |
| II |
Pending |
J-35616-3 (GY) |
J-38125-553 |
15326269 |
19 |
E |
4 |
X402 Rear Object Sensor Harness to Body Harness (UD7)
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| A |
0.5 |
YE/VT |
2378 |
I |
- |
Right Rear Corner Object Sensor Signal |
A |
0.5 |
YE/VT |
2378 |
II |
- |
| B |
0.5 |
YE/WH |
2377 |
I |
- |
Right Rear Middle Object Sensor Signal |
B |
0.5 |
YE/WH |
2377 |
II |
- |
| C |
0.5 |
YE/D-BU |
2376 |
I |
- |
Left Rear Middle Object Sensor Signal |
C |
0.5 |
YE/D-BU |
2376 |
II |
- |
| D |
0.5 |
BN/WH |
2374 |
I |
- |
Object Sensor Control |
D |
0.5 |
BN/WH |
2374 |
II |
- |
| E |
0.5 |
YE |
2375 |
I |
- |
Left Rear Corner Object Sensor Signal |
E |
0.5 |
YE |
2375 |
II |
- |
| F |
0.5 |
BK/GY |
2379 |
I |
- |
Object Sensor Low Reference |
F |
0.5 |
BK/GY |
2379 |
II |
- |
| G |
0.5 |
RD/GN |
3140 |
I |
- |
Battery Positive Voltage |
G |
0.5 |
RD/GN |
3140 |
II |
- |
| H |
0.5 |
BK |
2350 |
I |
- |
Ground |
H |
0.5 |
BK |
2350 |
II |
- |
| J |
0.5 |
GN |
5060 |
I |
- |
Low Speed GMLAN Serial Data |
J |
0.5 |
GN |
5060 |
II |
- |
| K |
0.5 |
GY/YE |
5853 |
I |
- |
Driver Side Object Detection LED Signal (1) |
K |
0.5 |
GY/YE |
5853 |
II |
- |
| L |
0.5 |
GY |
5861 |
I |
- |
Passenger Side Object Detection LED Signal (1) |
L |
0.5 |
GY |
5861 |
II |
- |
| M |
- |
- |
- |
- |
- |
Not Occupied |
M |
- |
- |
- |
- |
- |
