Rear Side Door Upper Hinge and Lower Hinge Replacement
Rear Side Door Upper Hinge and Lower Hinge Replacement

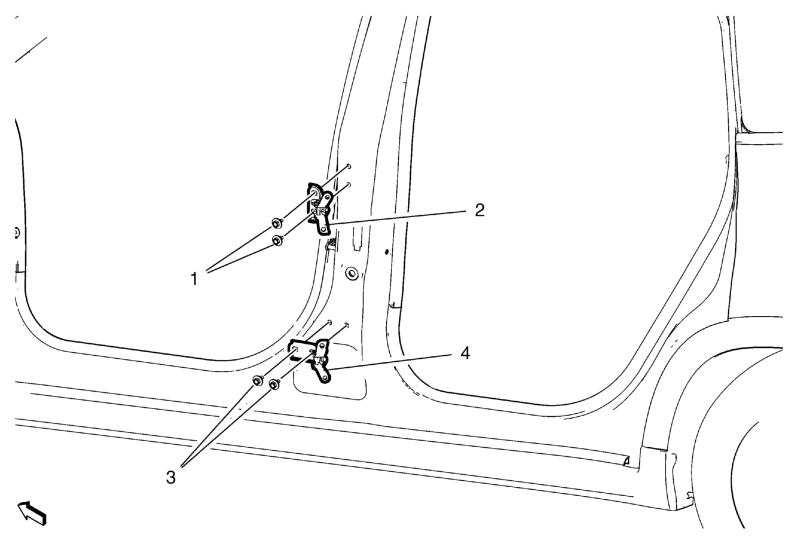

| Callout | Component Name |
|---|---|
| Preliminary Procedures Remove the rear side door. Refer to Rear Side Door Replacement . |
|
| 1 | Rear Side Door Hinge Bolt (Qty: 2)
CAUTION:
Refer to Fastener Caution . Tighten 25 N.m (18 lb ft) |
| 2 | Rear Side Door Upper Hinge |
| 3 | Rear Side Door Hinge Bolt (Qty: 2) Tighten 25 N.m (18 lb ft) |
| 4 | Rear Side Door Lower Hinge |
