Front Passenger's Door Wire Harness
WARNING: This page is about a different car, the 2011 Honda Insight and 2010 Honda Insight. However, it is still accessible from the selected car via links, so may be relevant.

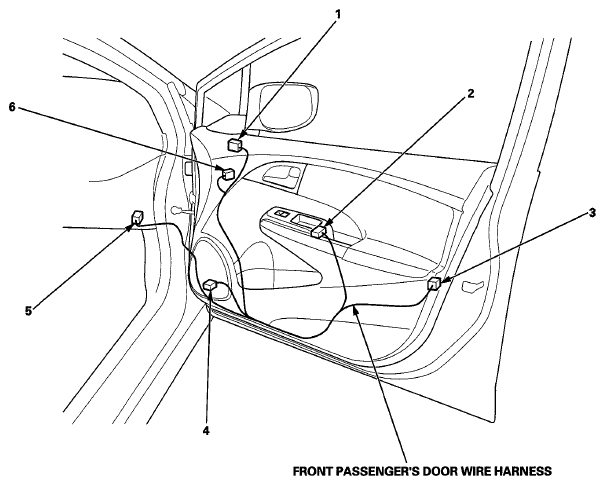

FRONT PASSENGER'S DOOR WIRE HARNESS SPECIFICATIONS
| Connector or Terminal | Ref | Cavities | Location | Connects to | Notes |
|---|---|---|---|---|---|
| Front passenger's power window motor | 6 | 2 | Front passenger's door | ||
| Front passenger's power window switch | 2 | 8 | Front passenger's door | ||
| Front passenger's door lock knob switch/lock actuator | 3 | 10 | Front passenger's door | ||
| Right front door speaker | 4 | 2 | Front passenger's door | ||
| Right power mirror | 1 | 6 | Front passenger's door | Without side turn signal light | |
| Right power mirror | 1 | 13 | Front passenger's door | With side turn signal light | |
| C411 | 5 | 18 | Under right side of dash | Dashboard wire harness |
