Luggage Compartment/Rear of Vehicle Component Views
WARNING: This page is about a different car, the 2010 Pontiac G5 and 2010 Chevrolet Cobalt. However, it is still accessible from the selected car via links, so may be relevant.

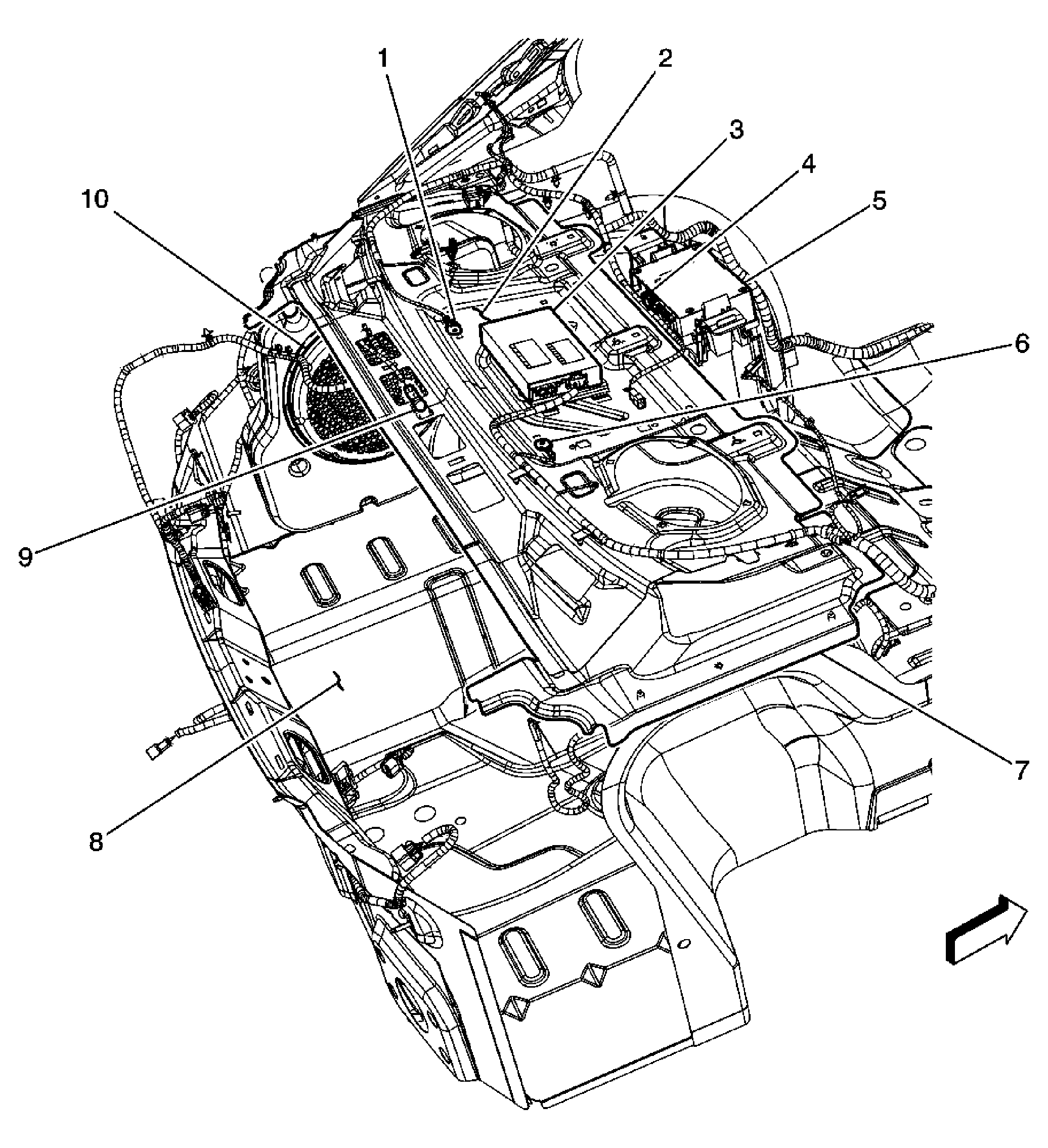

| Callout | Component Name |
|---|---|
| 1 | G401 |
| 2 | G402 Coupe |
| 3 | Digital Radio Receiver (U2K) |
| 4 | Wireless Communication Interface Antenna - Bluetooth (UPF) |
| 5 | Vehicle Communication Interface Module (VCIM) (UE1) |
| 6 | G402 (Sedan) |
| 7 | Rear Window Shelf |
| 8 | Floor Pan |
| 9 | Rear Compartment Courtesy Lamp |
| 10 | Speaker - Subwoofer (UQ3) |

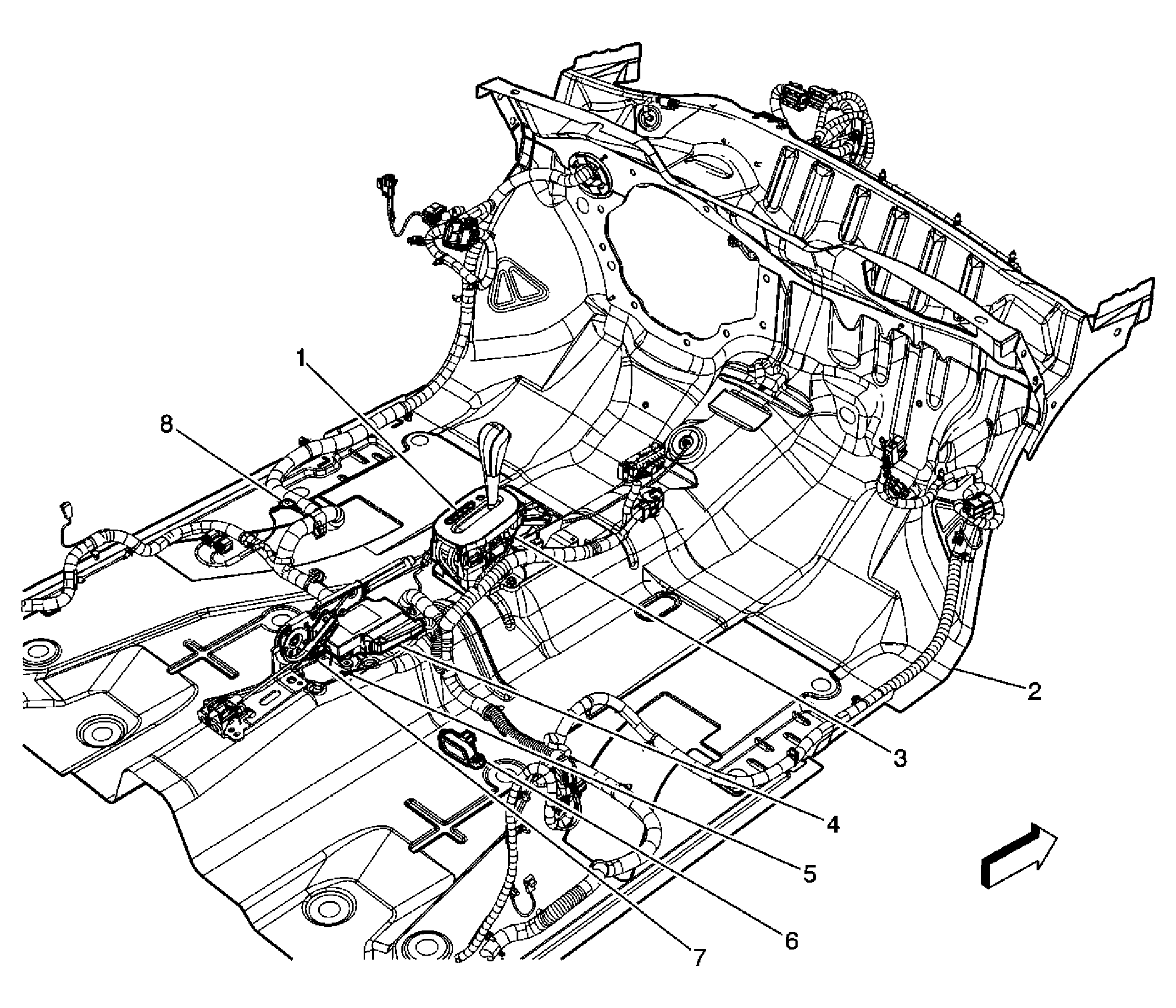

| Callout | Component Name |
|---|---|
| 1 | Automatic Transmission Shift Lever Position Indicator Lamp |
| 2 | Floor Pan |
| 3 | Automatic Transmission Shift Lock Control Solenoid (MN5) |
| 4 | Inflatable Restraint Sensing and Diagnostic Module (SDM) |
| 5 | G306 |
| 6 | Yaw and Lateral Accelerometer Sensor (JL4) |
| 7 | Park Brake Switch |
| 8 | G301 |

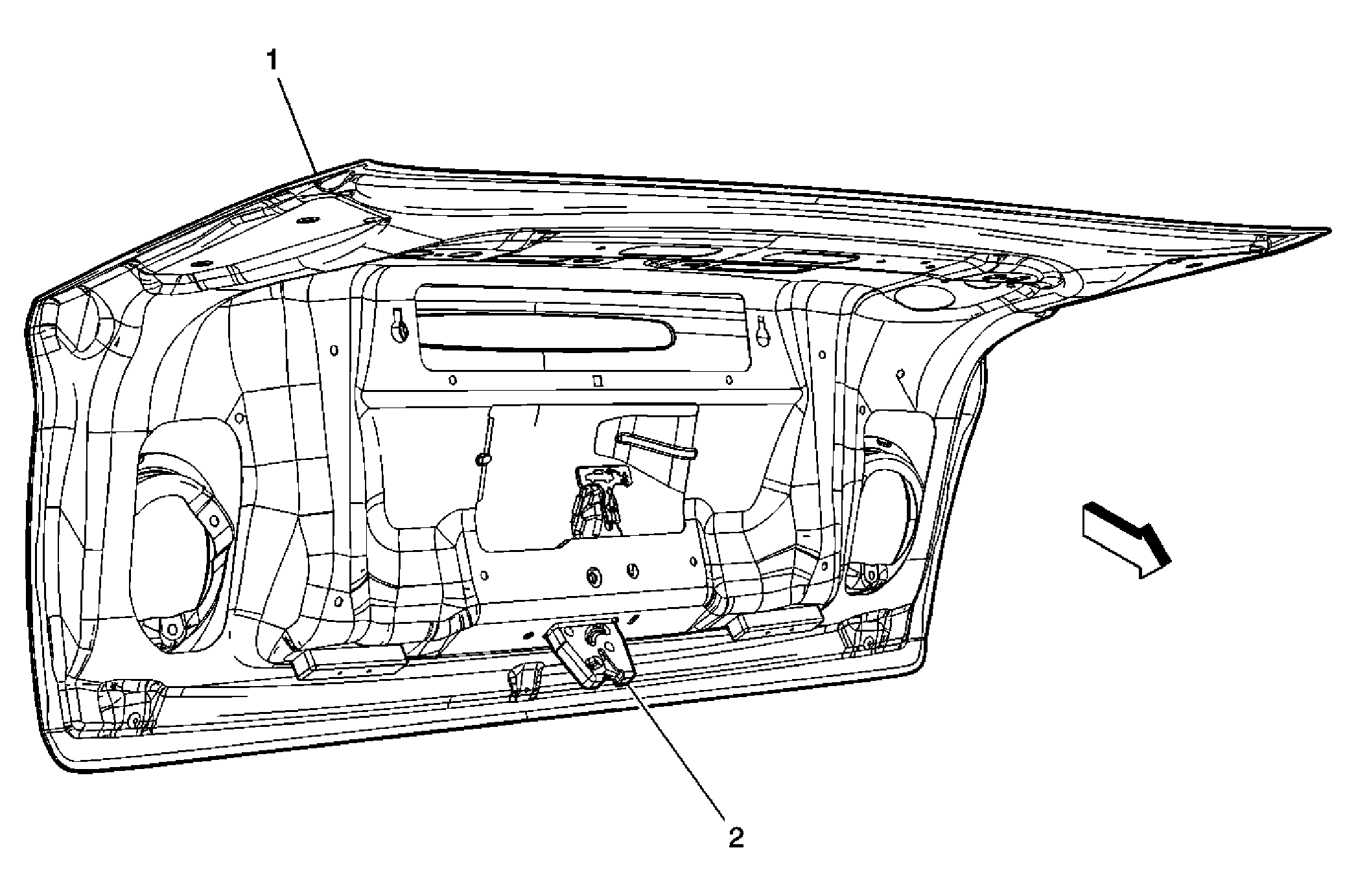

| Callout | Component Name |
|---|---|
| 1 | Deck Lid |
| 2 | Rear Compartment Lid Release Actuator |
| Callout | Component Name |
|---|---|
| 1 | Battery |
| 2 | Fuse Holder 50 A |
| 3 | Battery Current Sensor |
| 4 | G403 |
| 5 | X400 |
| 6 | Spare Tire Well |

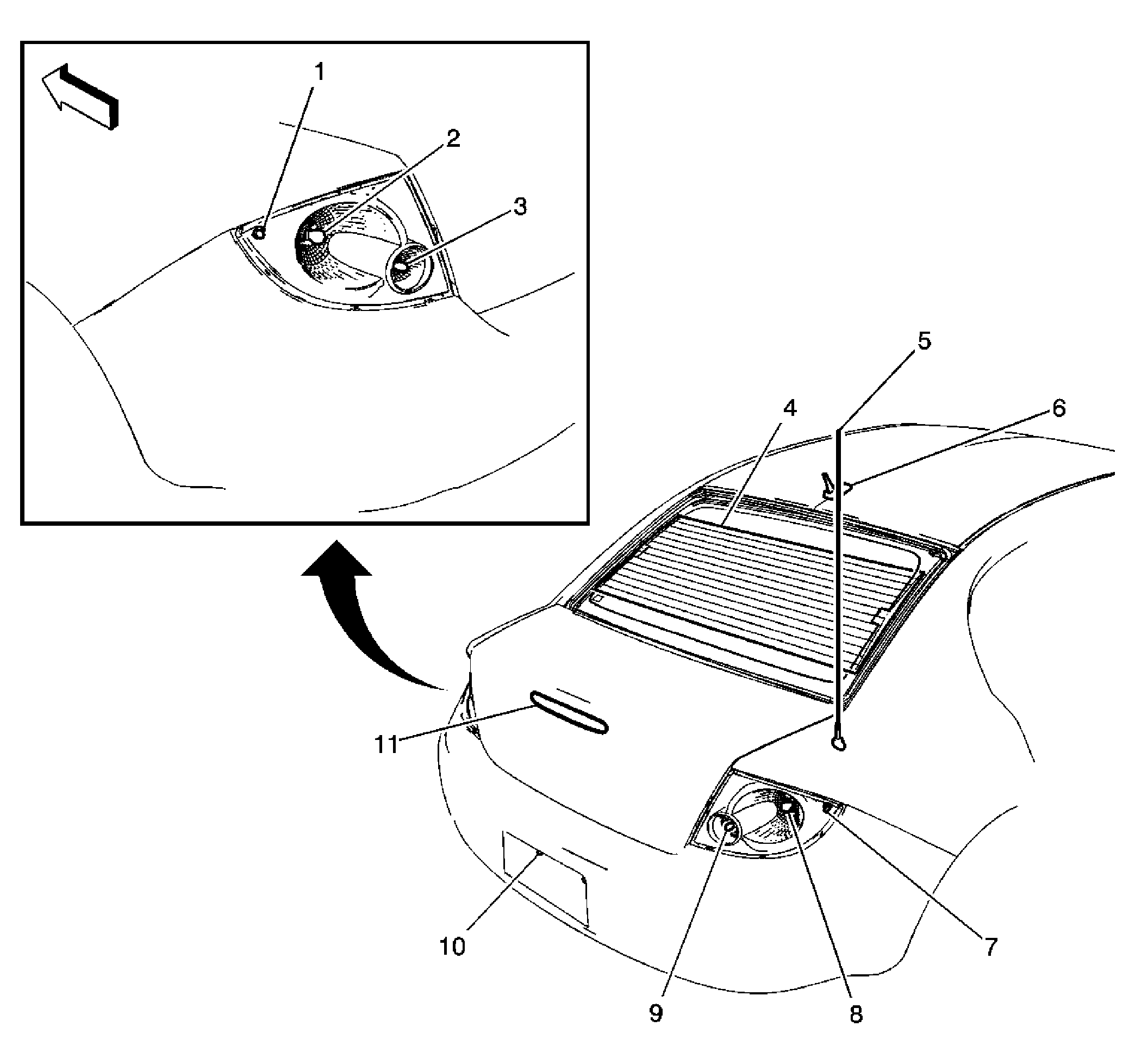

| Callout | Component Name |
|---|---|
| 1 | Side Marker Lamp - Left Rear |
| 2 | Tail/Stop and Turn Signal Lamp - Left |
| 3 | Backup Lamp - Left |
| 4 | Rear Window Defogger Grid |
| 5 | Radio Antenna |
| 6 | Cellular Antenna (UE1) or Digital Radio Antenna (U2K) |
| 7 | Side Marker Lamp - Right Rear |
| 8 | Tail/Stop and Turn Signal Lamp - Right |
| 9 | Backup Lamp - Right |
| 10 | License Lamp |
| 11 | Center High Mounted Stop Lamp (CHMSL) |

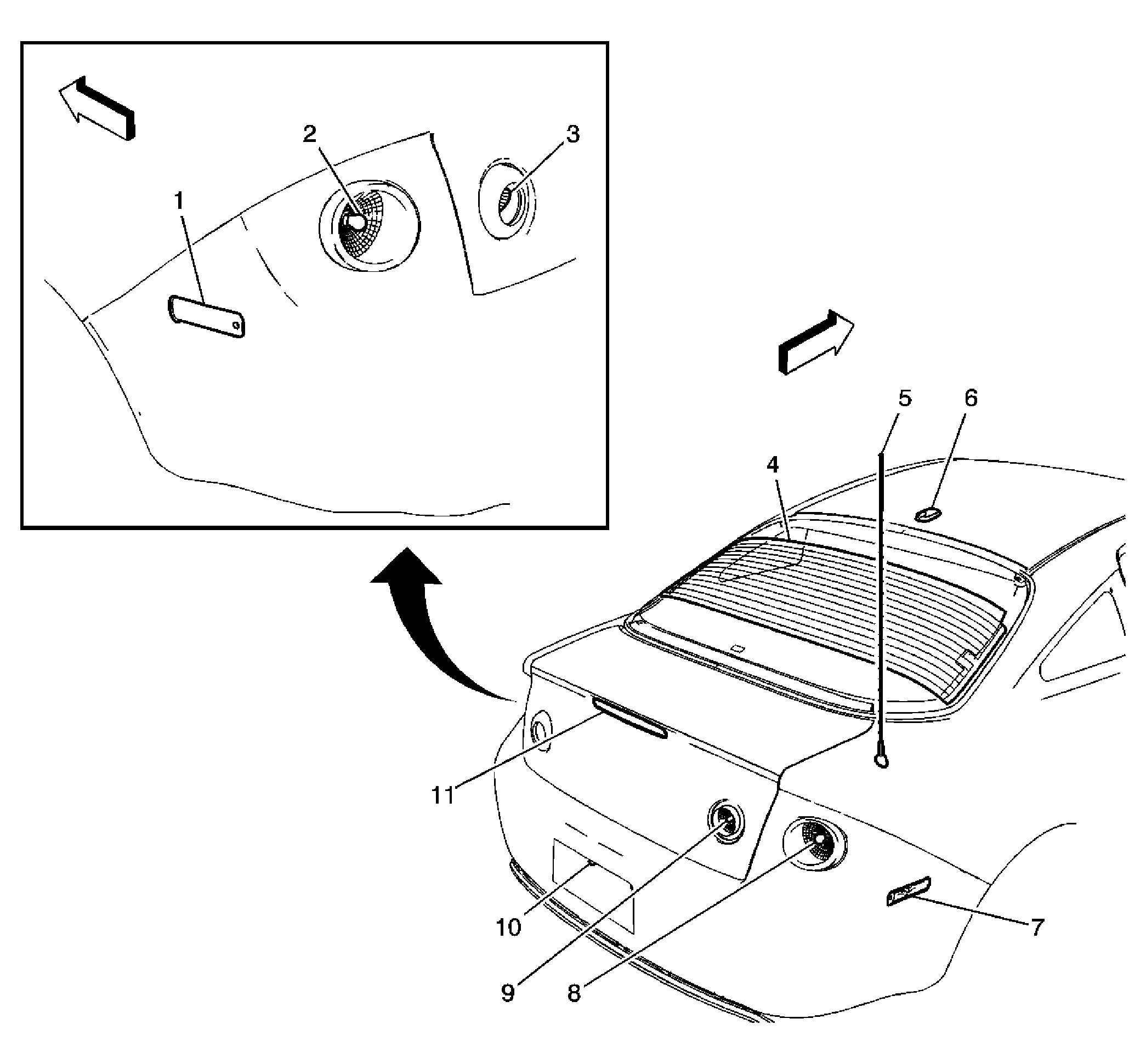

| Callout | Component Name |
|---|---|
| 1 | Side Marker Lamp - Left Rear |
| 2 | Tail/Stop and Turn Signal Lamp - Left |
| 3 | Backup Lamp - Left |
| 4 | Rear Window Defogger Grid |
| 5 | Radio Antenna |
| 6 | Cellular Antenna (UE1) or Digital Radio Antenna (U2K) |
| 7 | Side Marker Lamp - Right Rear |
| 8 | Tail/Stop and Turn Signal Lamp - Right |
| 9 | Backup Lamp - Right |
| 10 | License Lamp |
| 11 | Center High Mounted Stop Lamp (CHMSL) |
