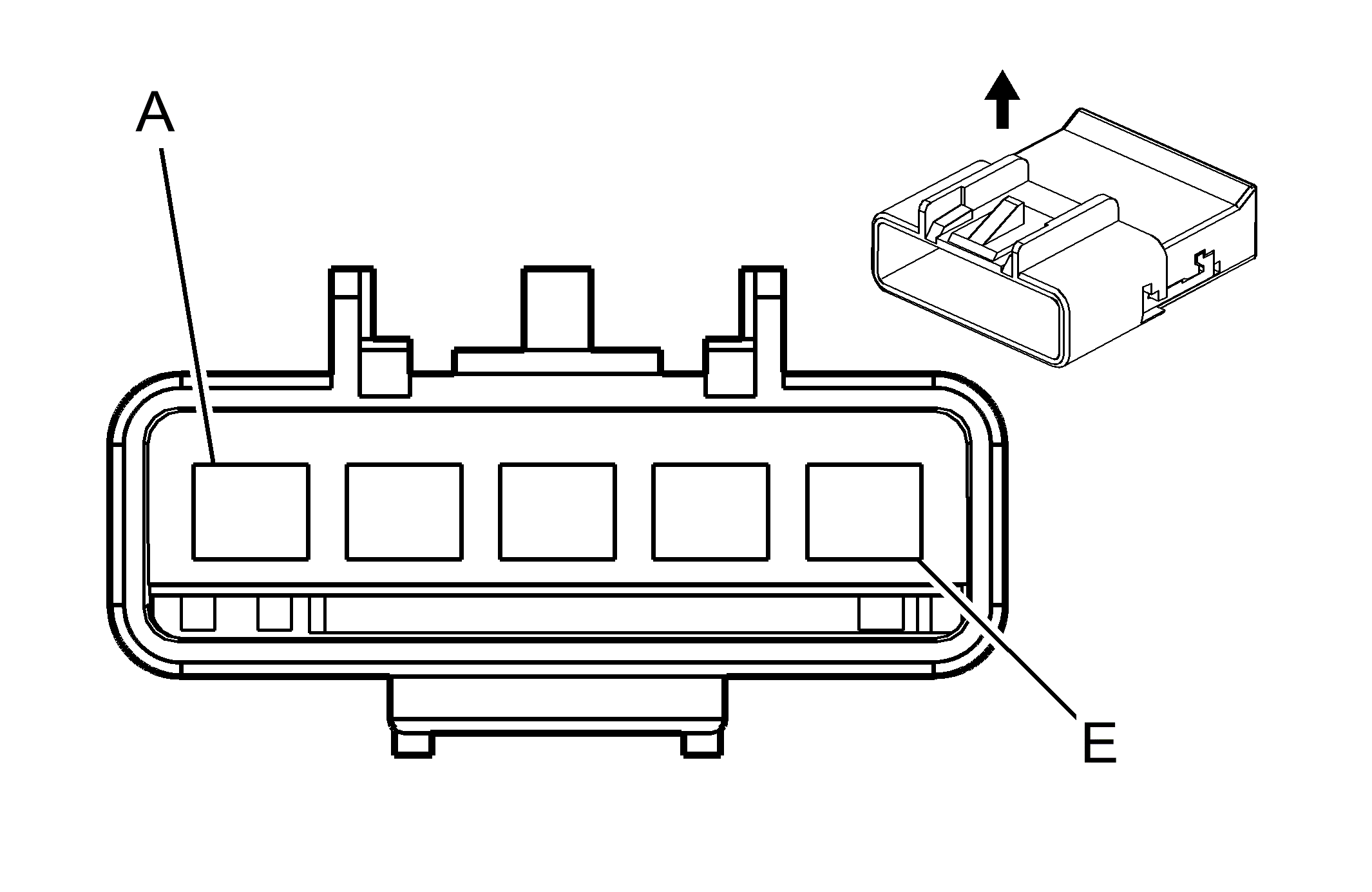

X206 Instrument Panel Harness to Sunroof Harness (CF5)
Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: 13665410
- Service Connector: 13583009
- Description: 5-Way F GT 280 Series (BK)
|
Connector Part Information
- Harness Type: Sunroof
- OEM Connector: 15326897
- Service Connector: 88987846
- Description: 5-Way M GT 280 Series (BK)
|
Terminal Part Information
- Pins: A, E
- Terminated Lead: 13575499
- Release Tool: J-38125-29
- Diagnostic Test Probe: J-35616-4A (PU)
- Terminal/Tray: Not Available
- Core/Insulation Crimp :Not Available
- Pins: B, C, D
- Terminated Lead: 13575497
- Release Tool: J-38125-29
- Diagnostic Test Probe: J-35616-4A (PU)
- Terminal/Tray: 15304713/19
- Core/Insulation Crimp: E/C
|
Terminal Part Information
- Terminated Lead: 13575510
- Release Tool: J-38125-553
- Diagnostic Test Probe: J-35616-5 (PU)
- Terminal/Tray: 15304724/8
- Core/Insulation Crimp: E/C
|
X206 Instrument Panel Harness to Sunroof Harness (CF5)
| Pin |
Wire |
Circuit |
Function |
Pin |
Wire |
Circuit |
Function |
| A |
3 RD/WH |
3540 |
Battery Positive Voltage |
A |
3 RD/WH |
3540 |
Battery Positive Voltage |
| B |
0.35 BN |
6132 |
Linear Interconnect Network 1 |
B |
0.35 BN |
6132 |
Linear Interconnect Network 1 |
| C |
0.35 D-BU |
128 |
Low Reference |
C |
0.35 D-BU |
128 |
Low Reference |
| D |
0.35 L-BU |
5027 |
Sunroof Switch Data 1 |
D |
0.35 L-BU |
5027 |
Sunroof Switch Data 1 |
| E |
3 BK |
1450 |
Ground |
E |
3 BK |
1450 |
Ground |
