Section 11 (Automatic Transmission - 4T65-E - Description And Operation)
>>
Description and Operation
>>
Automatic Transmission Hydraulic Diagrams
>>
Overdrive Range, First Gear
>>
Overdrive Range, First Gear - A/T System Hydraulic Diagram
Overdrive Range, First Gear - A/T System Hydraulic Diagram
WARNING:
This page is about a different variant/trim than selected.

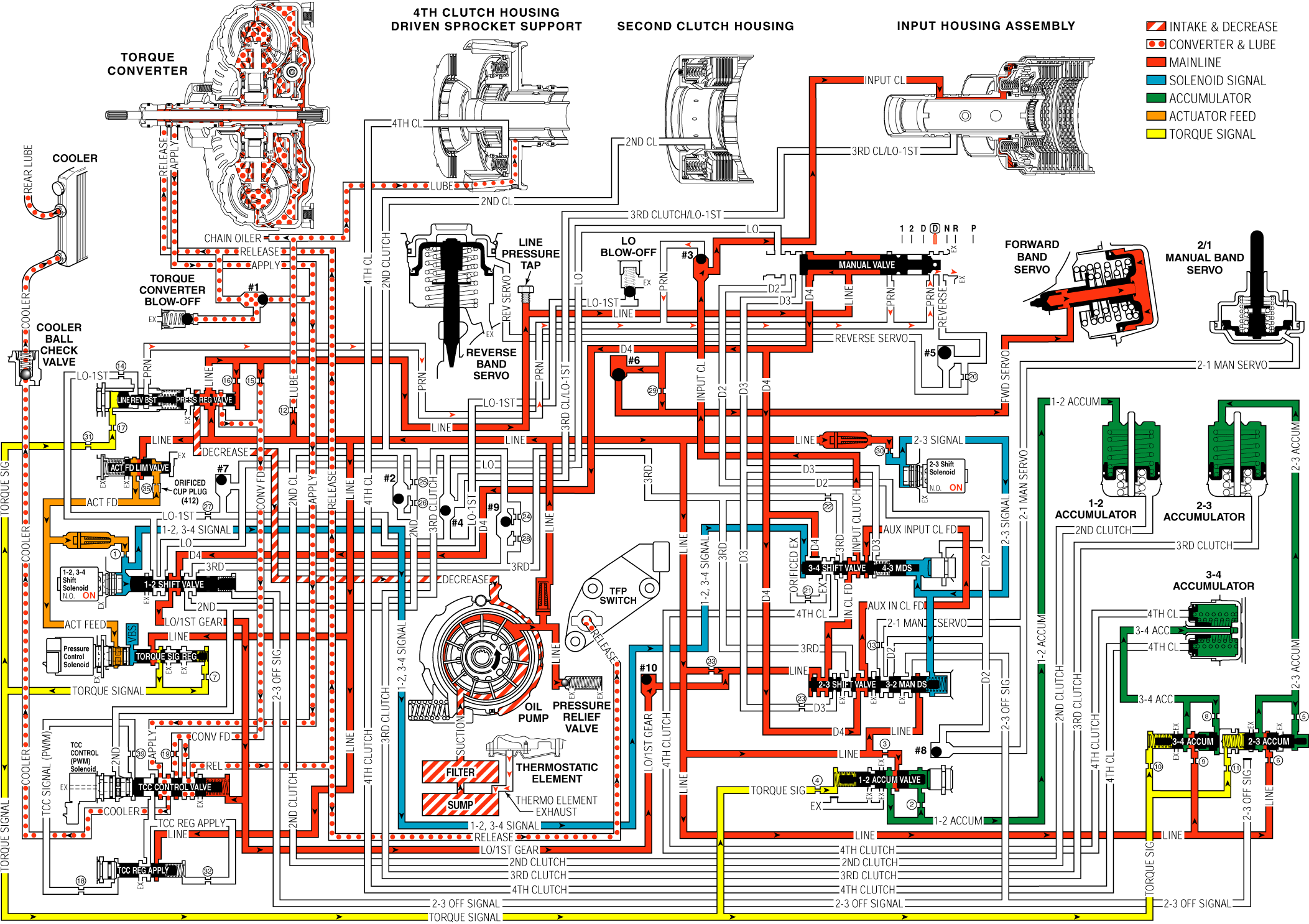

Fig 1: Overdrive Range, First Gear - Without Touch Activated Power Fluid Flow Diagram
Courtesy of GENERAL MOTORS CORP.
