Radiator Air Lower Baffle and Deflector Replacement

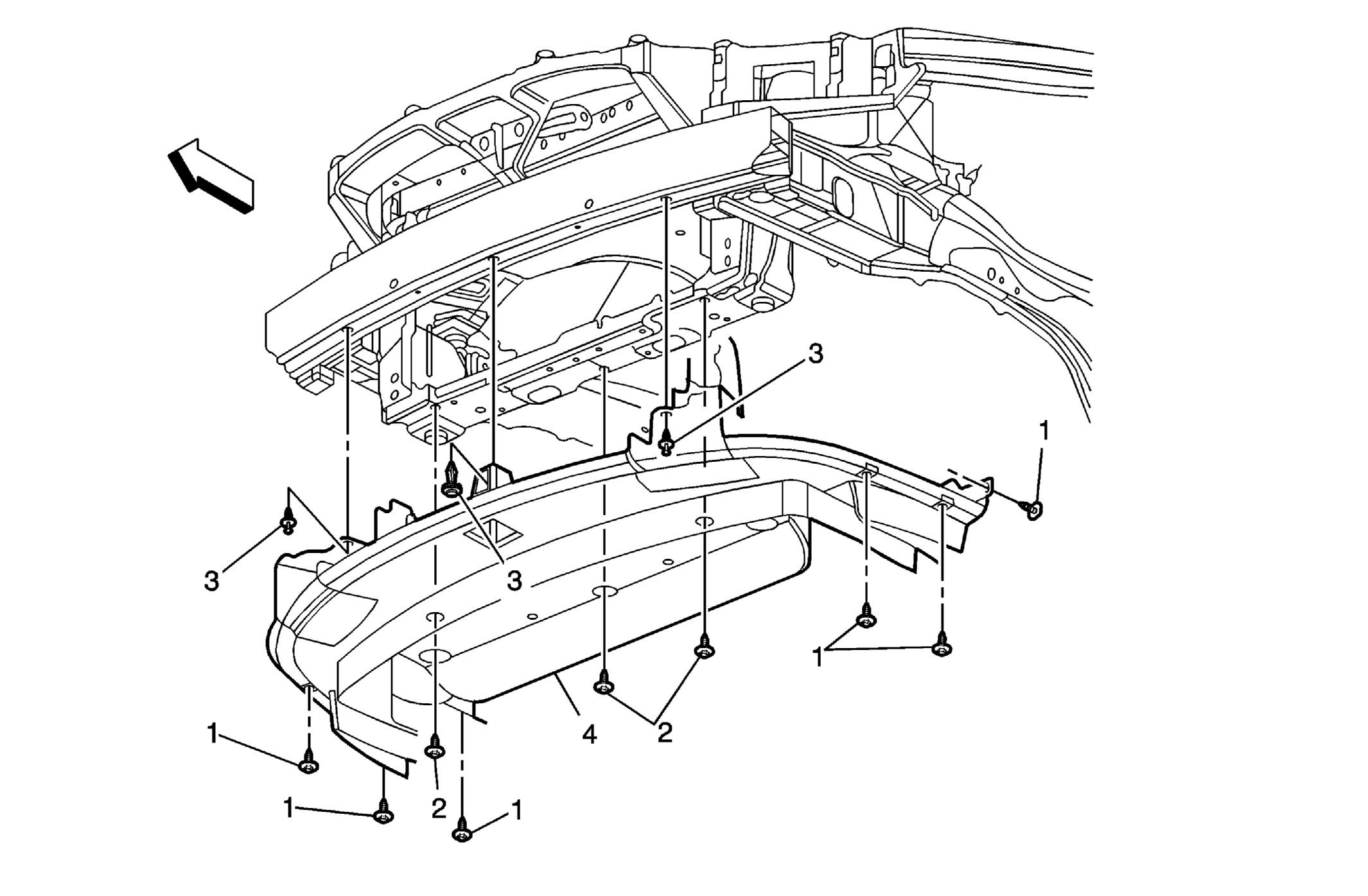

| Callout | Component Name |
|---|---|
| Preliminary Procedure: Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle . |
|
| 1 | Lower Radiator Air Deflector Screw (Qty: 6)
CAUTION:
Refer to Fastener Caution
.
Tighten: 10 N.m (89 lb in) |
| 2 | Lower Radiator Air Deflector Screw (Qty: 3) Tighten: 10 N.m (89 lb in) |
| 3 | Push Retainer (Qty: 3) |
| 4 | Radiator Front End Panel Deflector |
