Torque Converter Housing with Fluid Pump Assemble
WARNING: This page is about a different variant/trim than selected.

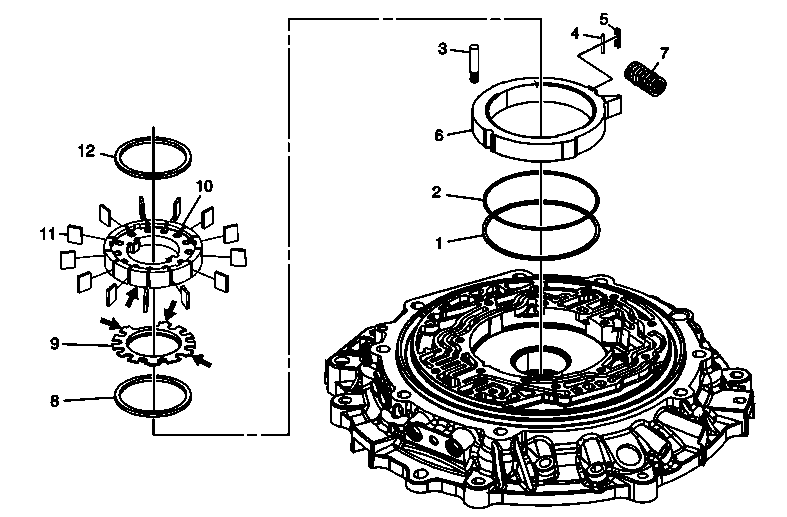

| Callout | Component Name |
|---|---|
| Tip: If installing a NEW pump rotor and slide into the torque converter housing, ensure to properly select the correct rotor and slide before performing this procedure. Refer to Fluid Pump Selective Measurement and Fluid Pump Selective Specifications . | |
| 1 | Fluid Pump Slide Fluid Seal Ring |
| 2 | Fluid Pump Slide (O-Ring) Seal |
| 3 | Fluid Pump Slide Pivot Pin |
| 4 | Fluid Pump Slide Seal Support Tip: The seal support is circular. The seal is rectangular. |
| 5 | Slide Seal |
| 6 | Fluid Pump Slide |
| 7 | Fluid Pump Slide Outer Spring |
| 8 | Fluid Pump Vane Ring |
| 9 | Fluid Pump Rotor Guide
CAUTION:
Align the rotor guide tabs to the notches on the bottom of the rotor. Failure to do so may cause transmission damage.
|
| 10 | Fluid Pump Rotor |
| 11 | Fluid Pump Vanes (Quantity: 13) |
| 12 | Fluid Pump Vane Ring |
