Air Cleaner Resonator Outlet Duct Replacement (LS9)
Air Cleaner Resonator Outlet Duct Replacement (LS9)

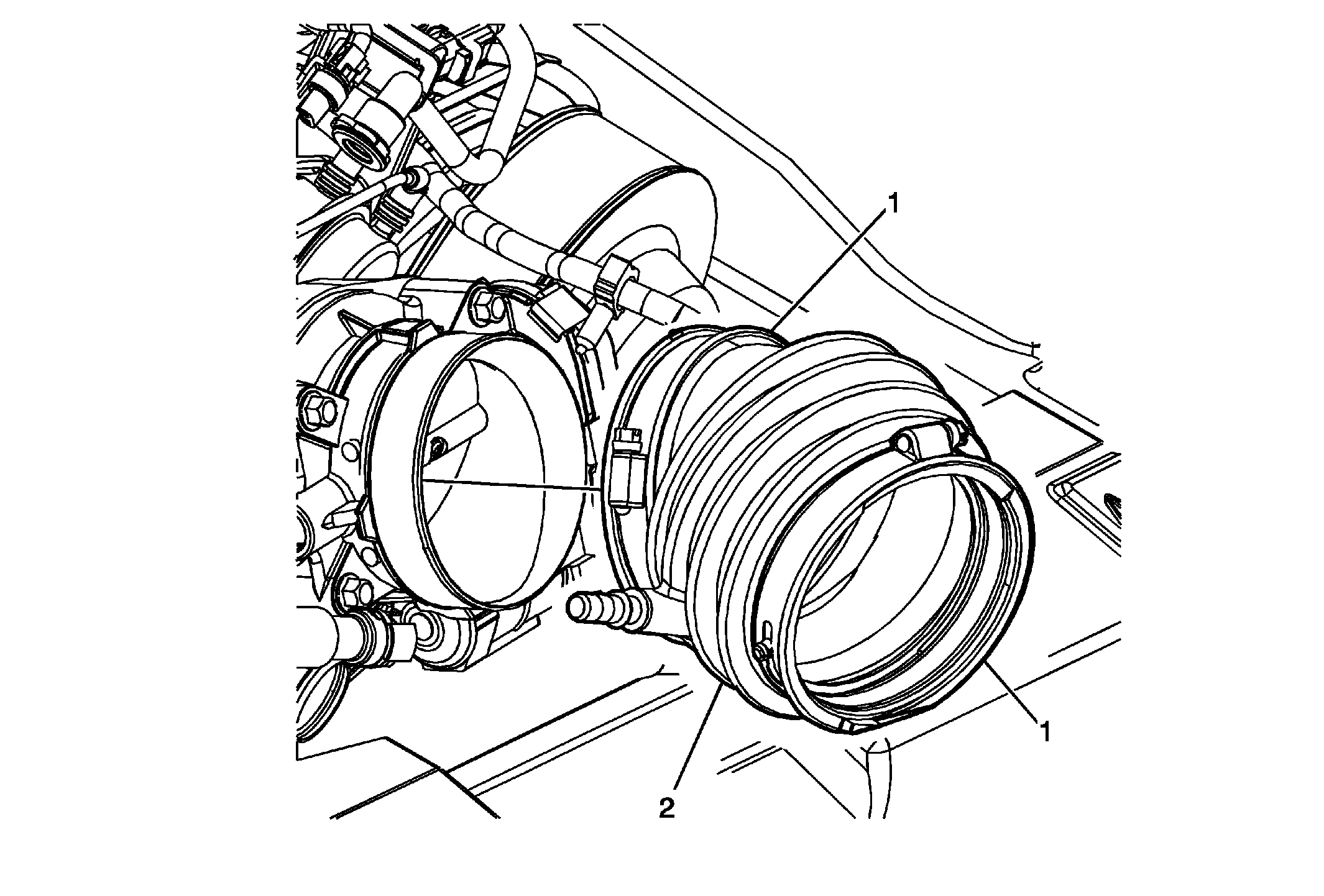

Fig 1: Air Cleaner Resonator Outlet Duct (LS9)
Courtesy of GENERAL MOTORS CORP.
Callout
Component Name
1
Clamp (Qty: 2)
2
Air Cleaner Outlet Duct
Procedure
Disconnect the PCV pipe from the air cleaner outlet duct.
Disconnect the mass air flow harness from the air cleaner outlet duct.
