3rd Row Seat Cushion Frame Replacement
WARNING: This page is about a different car, the 2016 GMC Acadia, 2016 Chevrolet Traverse, and 2016 Buick Enclave. However, it is still accessible from the selected car via links, so may be relevant.

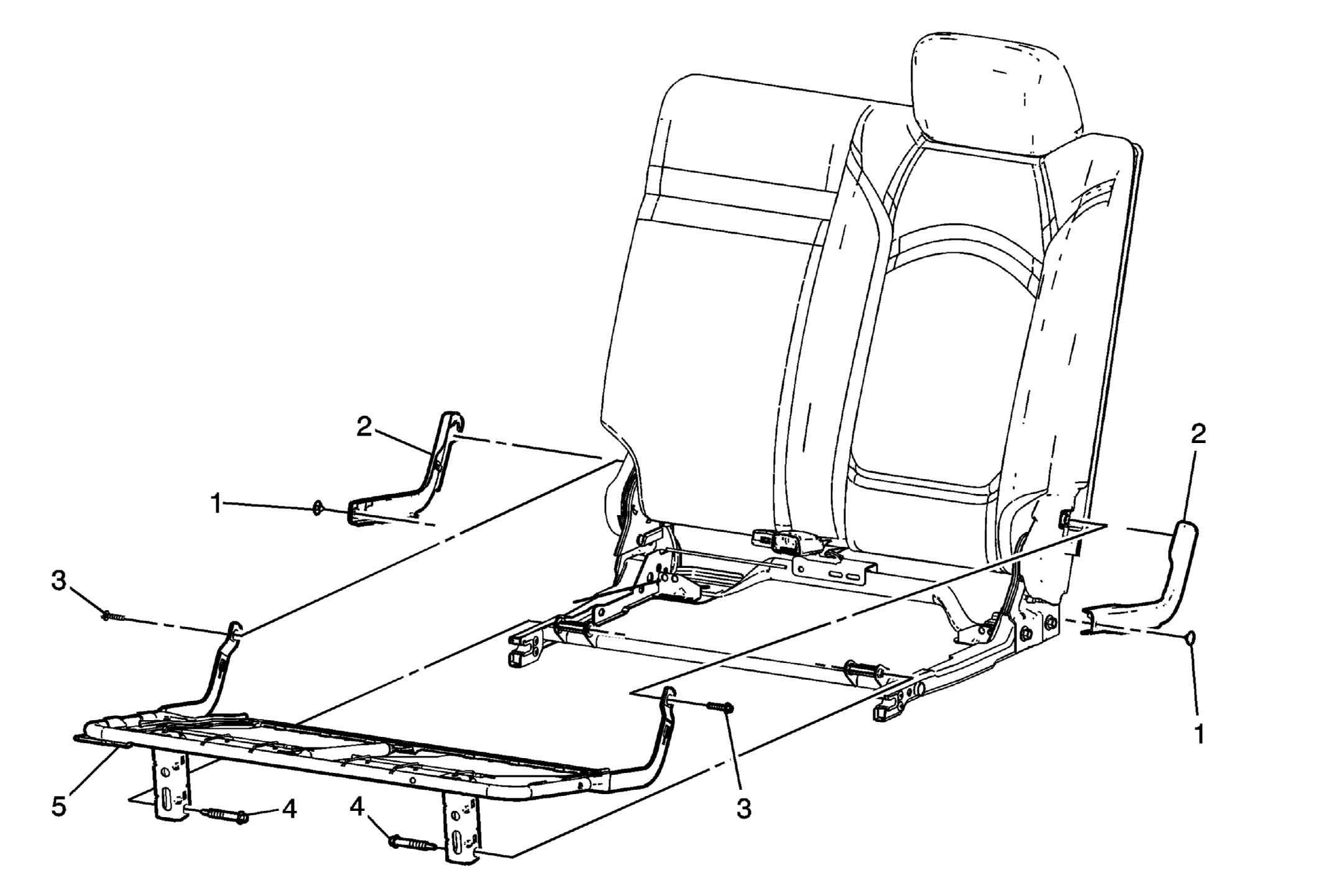

| Callout | Component Name |
|---|---|
| 1 | Rear Seat No. 2 Cushion Side Cover Retainer (Qty: 2) |
| 2 | Rear Seat No. 2 Cushion Side Cover (Qty: 2) TIP: Pull upward and away from seat to remove. |
| 3 | Rear Seat No. 2 Cushion Frame Bolt (Qty: 2)
CAUTION:
Refer to Fastener Caution . Tighten 10 N.m (89 lb in) |
| 4 | Rear Seat No. 2 Front Cushion Link Bolt (Qty: 2) Tighten 10 N.m (89 lb in) |
| 5 | Rear Seat No. 2 Cushion Frame Assembly |
