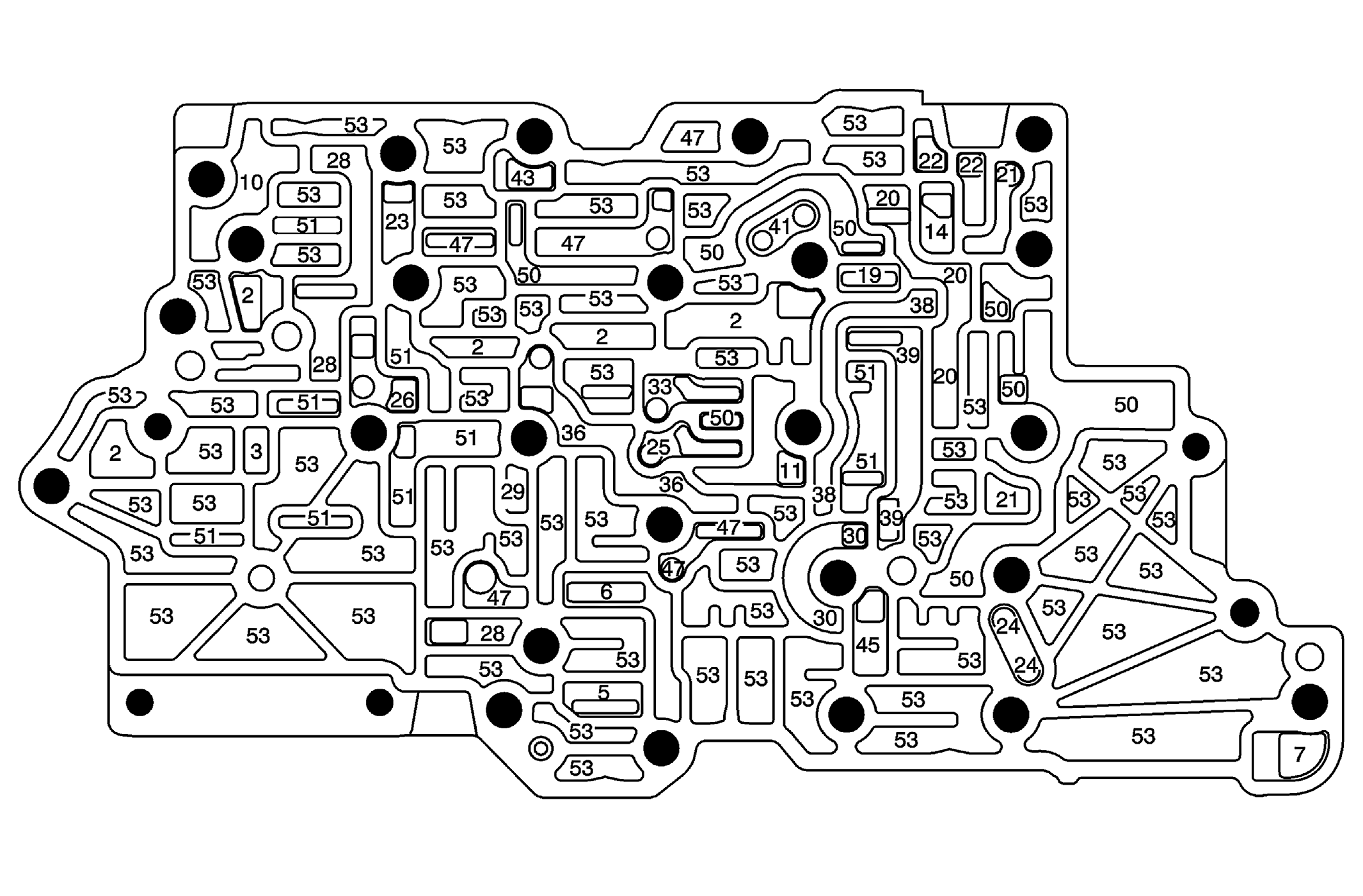

Control Valve Upper Body Assembly- Lower Body Spacer Plate Side
WARNING: This page is about a different car, the 2016 GMC Acadia, 2016 Chevrolet Traverse, and 2016 Buick Enclave. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 2 | Line |
| 3 | Decrease |
| 5 | TCC Release |
| 6 | TCC Apply |
| 7 | Cooler Feed |
| 10 | Compensator Feed |
| 11 | Actuator Feed Limit |
| 14 | PCS R1/456 Clutch |
| 19 | R1/456 Clutch Feed |
| 20 | R1/456 Feedback |
| 21 | R1 Supply |
| 22 | R1 |
| 23 | PCS 35 Reverse Clutch |
| 24 | Reverse |
| 25 | 35 Reverse Clutch Feed |
| 26 | 35 Reverse Supply |
| 28 | 35 Reverse Clutch |
| 29 | 35 Reverse Clutch Feedback |
| 30 | PCS 1234 Clutch |
| 33 | Drive B |
| 36 | 1234 Clutch Feed |
| 38 | 1234 Clutch Feedback |
| 39 | Drive 1-6 |
| 41 | CSV2 Latch |
| 43 | 26 Clutch |
| 45 | 1234 Clutch Default |
| 47 | 456 Clutch |
| 50 | Exhaust Backfill |
| 51 | Exhaust |
| 53 | Void |
