ODS Unit Harness
WARNING: This page is about a different car, the 2011 Honda Insight and 2010 Honda Insight. However, it is still accessible from the selected car via links, so may be relevant.

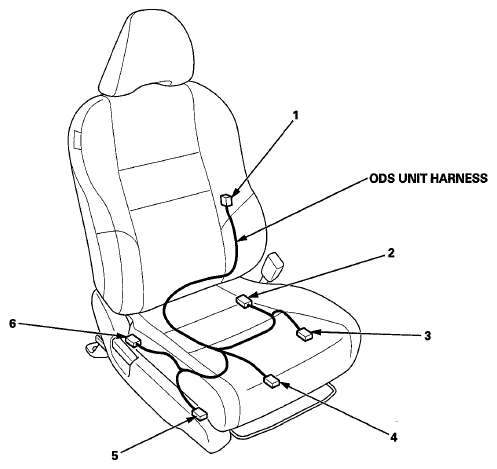

ODS UNIT HARNESS SPECIFICATIONS
| Connector or Terminal | Ref | Cavities | Location | Connects to |
|---|---|---|---|---|
| Front passenger's weight sensor (front inner) | 3 | 3 | Front passenger's seat | |
| Front passenger's weight sensor (front outer) | 5 | 3 | Front passenger's seat | |
| Front passenger's weight sensor (rear inner) | 2 | 3 | Front passenger's seat | |
| Front passenger's weight sensor (rear outer) | 6 | 3 | Front passenger's seat | |
| ODS unit | 1 | 18 | Front passenger's seat | |
| C503 | 4 | 4 | Under front passenger's seat | Floor wire harness |
