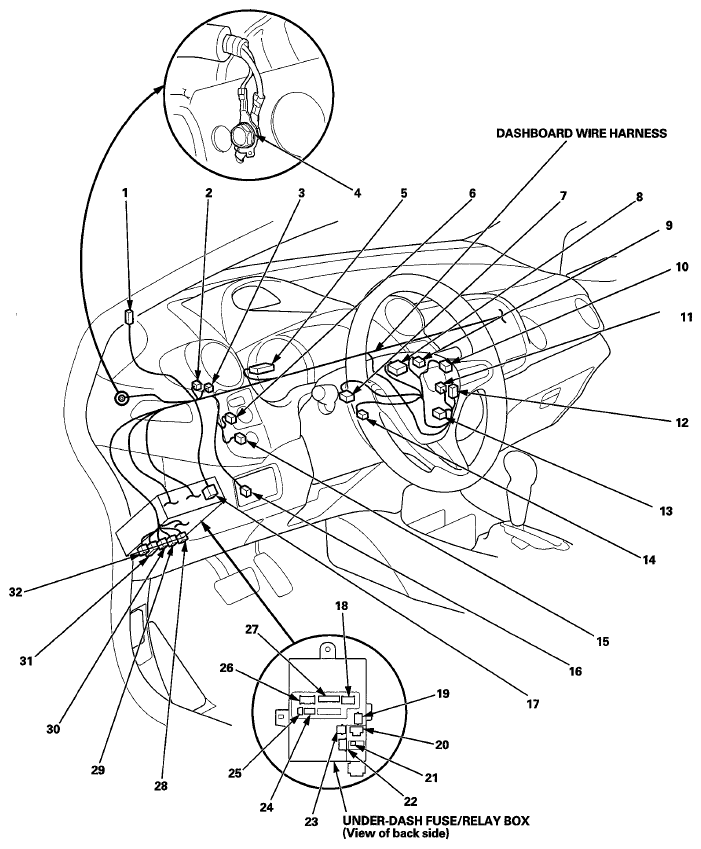

Dashboard Wire Harness (View of driver's side)
WARNING: This page is about a different car, the 2011 Honda Insight and 2010 Honda Insight. However, it is still accessible from the selected car via links, so may be relevant.
DASHBOARD WIRE HARNESS SPECIFICATIONS
| Connector or Terminal | Ref | Cavities | Location | Connects to |
|---|---|---|---|---|
| Cable reel | 8 | 20 | In steering column | |
| Combination light switch | 7 | 12 | In steering column | |
| Driver's airbag inflator | 9 | 4 | In steering column | |
| ECON switch | 15 | 5 | Left side of dash | |
| Gauge control module | 5 | 32 | Behind gauge | |
| Hatch release acutuator relay | 17 | 5 | Under left side of dash | |
| Ignition switch | 13 | 7 | In steering column | |
| Immobilizer-keyless control unit | 11 | 7 | In steering column | |
| Left front tweeter | 1 | 2 | Left side of dash | |
| Power mirror switch | 6 | 13 | Left side of dash | |
| Steering angle sensor | 14 | 5 | In steering column | |
| Steering lock assembly (Ignition key switch/key interlock solenoid) | 12 | 6 | In steering column | |
| Under-dash fuse/relay box connector K | 26 | 10 | Under left side of dash | |
| Under-dash fuse/relay box connector M | 27 | 34 | Under left side of dash | |
| Under-dash fuse/relay box connector N | 18 | 8 | Under left side of dash | |
| Under-dash fuse/relay box connector P | 25 | 4 | Under left side of dash | |
| Under-dash fuse/relay box connector Q | 24 | 16 | Under left side of dash | |
| Under-dash fuse/relay box connector S | 19 | 3 | Under left side of dash | |
| Under-dash fuse/relay box connector T | 20 | 2 | Under left side of dash | |
| Under-dash fuse/relay box connector W | 23 | 1 | Under left side of dash | |
| Under-dash fuse/relay box connector X | 22 | 3 | Under left side of dash | |
| Under-dash fuse/relay box connector Y | 21 | 3 | Under left side of dash | |
| VSA OFF switch | 16 | 5 | Left side of dash | |
| Wiper/washer switch | 10 | 8 | In steering column | |
| C302 | 31 | 20 | Under left side of dash | Left engine compartment wire harness |
| C303 | 32 | 4 | Under left side of dash | Left engine compartment wire harness |
| C401 | 30 | 4 | Under left side of dash | Roof wire harness |
| C402 | 29 | 13 | Under left side of dash | Driver's side wire harness |
| C403 | 28 | 18 | Under left side of dash | |
| S5 (Thermal joint) | 2 | Under left side of dash | ||
| S6 (Thermal joint) | 3 | Under left side of dash | ||
| G501 | 4 | Under left side of dash | Body ground, via dashboard wire harness |
