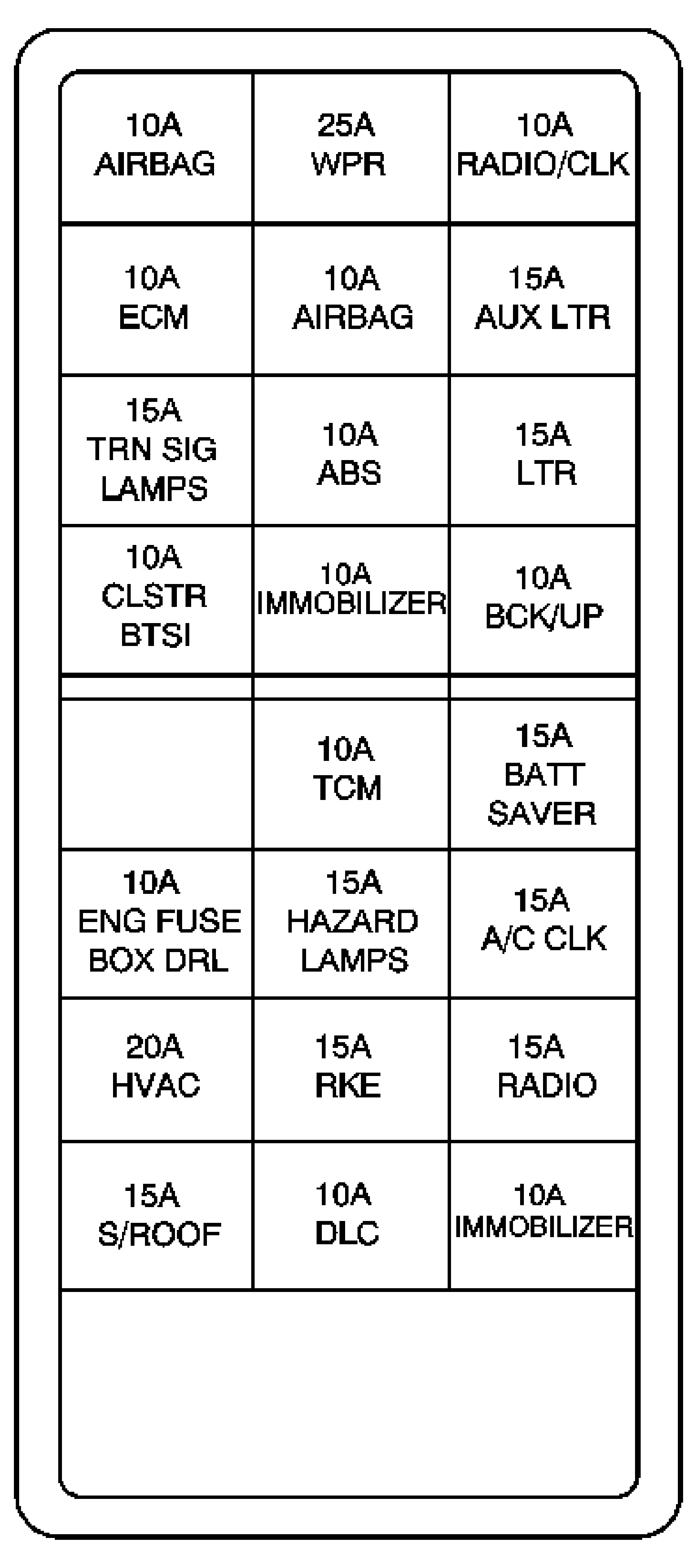

Fuse Block - I/P Label
Fuse Block - I/P Label Usage
| No | Device | Rating | Description |
|---|---|---|---|
| F1 | AIRBAG Fuse | 10A | SDM |
| F2 | ECM Fuse | 10A | TCM, ECM, Generator, VGIS, VSS |
| F3 | TRN SIG LAMPS Fuse | 15A | Hazard Switch |
| F4 | CLSTR, BTSI Fuse | 10A | Cluster, Brake Switch, Chime Bell, Brake Switch, SSPS Module, A/C Control Switch |
| F5 | - | - | Not Used |
| F6 | ENG FUSE BOX DRL Fuse | 10A | A/C Comp Relay, Defog Relay, Power Window Relay, Headlamp Relay |
| F7 | HVAC Fuse | 20A | Blower Relay, A/C Control Switch, HVAC |
| F8 | S/ROOF Fuse | 15A | Electric Mirror Switch, Folding Mirror, Sun Roof Module |
| F9 | WPR Fuse | 25A | Wiper Motor, Wiper Switch, Rain Sensor Unit - RHD |
| F10 | AIRBAG Fuse | - | Occupant Classification Sensor, Clock |
| F11 | ABS Fuse | 10A | EBCM, Oil Feeding Connector |
| F12 | IMMOBILIZER Fuse (Except North America) | 10A | Immobilizer, Theft Deterrent Control Unit, Rain Sensor Unit - LHD |
| F13 | TCM Fuse | 10A | TCM |
| F14 | HAZARD LAMPS Fuse | 15A | Hazard Switch |
| F15 | RKE Fuse | 15A | Theft Deterrent Control Unit |
| F16 | DLC Fuse | 10A | DLC |
| F17 | RADIO/CLK Fuse | 10A | Clock, Radio |
| F18 | AUT LTR Fuse | 15A | Extra Power Jack |
| F19 | LTR Fuse | 15A | Cigar Lighter |
| F20 | BCK/UP Fuse | 10A | Reverse Lamp Switch, PNP Switch |
| F21 | BATT SAVERFuse | 15A | Rear Fog Relay |
| F22 | AUTO A/C Fuse | 15A | Clock, HVAC, A/C Control Switch |
| F23 | RADIO Fuse | 15A | Radio |
| F24 | Immobilizer Fuse (Except North America) | 10A | Immobilizer (1.6L and 1.8L) |
