Turn Signal Multifunction Switch

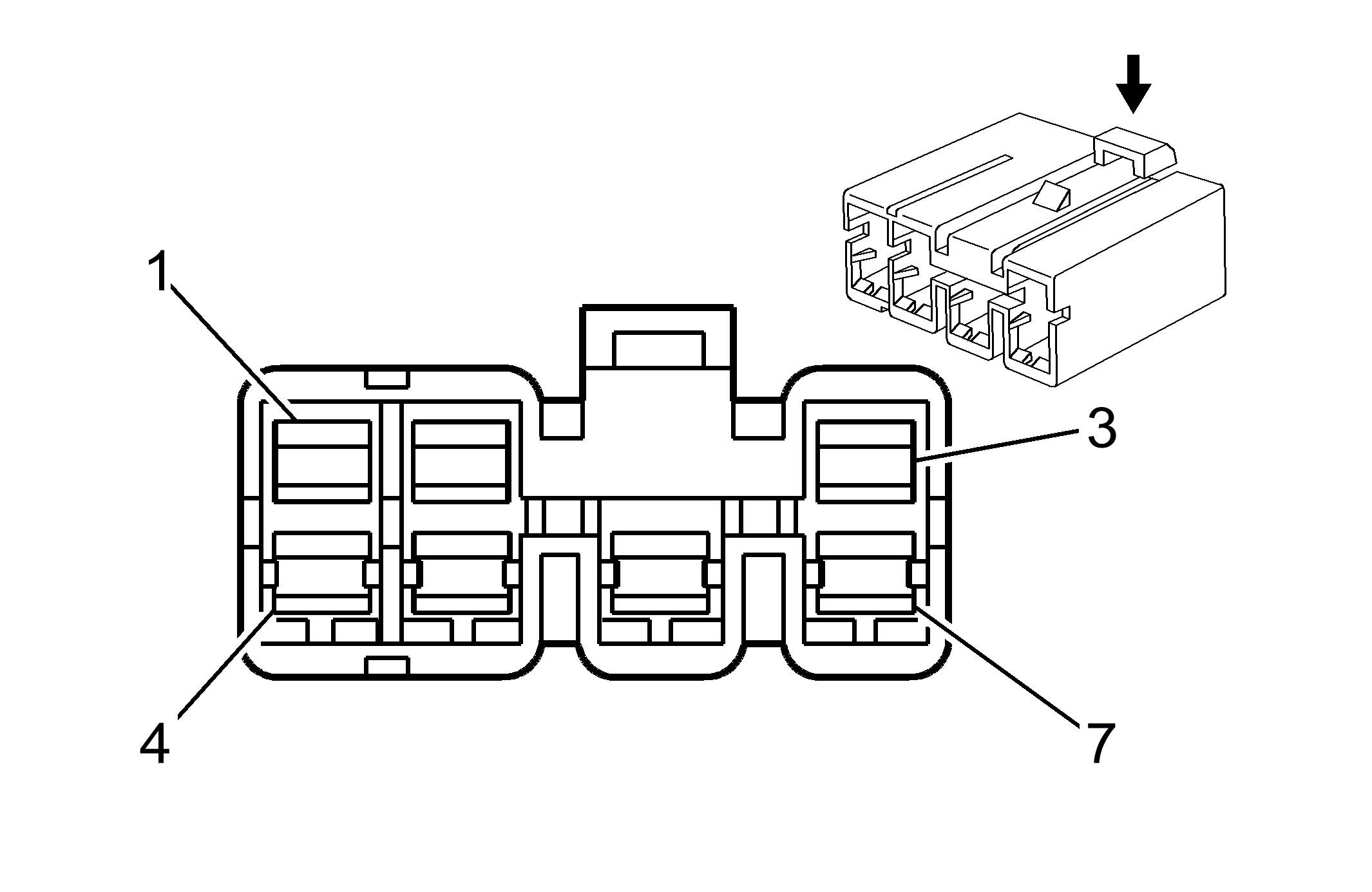

Courtesy of GENERAL MOTORS CORP. Turn Signal Multifunction Switch Connector Terminal Identification
| Pin |
Wire |
Circuit |
Function |
| 1 |
L-BU |
14 |
Left Turn Signal Lamps Supply Voltage |
| 2 |
PK |
16 |
Turn Signal Flasher Signal |
| 3 |
D-BU |
15 |
Right Turn Signal Lamps Supply Voltage |
| 4 |
L-GN |
11 |
Headlamp High Beam Supply Voltage |
| 5 |
PU |
12 |
Headlamp Low Beam Supply Voltage |
| 6 |
L-BU |
1346 |
Headlamp Relay Supply Voltage |
| L-BU/BK |
2346 |
Flash to Pass Signal (Except North America) |
| 7 |
OG |
140 |
Battery Positive Voltage |
Connector Part Information
- OEM: KET MG 610203
- Description: 7-Way F 118 (PA) Series (BK)
|
