Transmission Connector (MLQ)

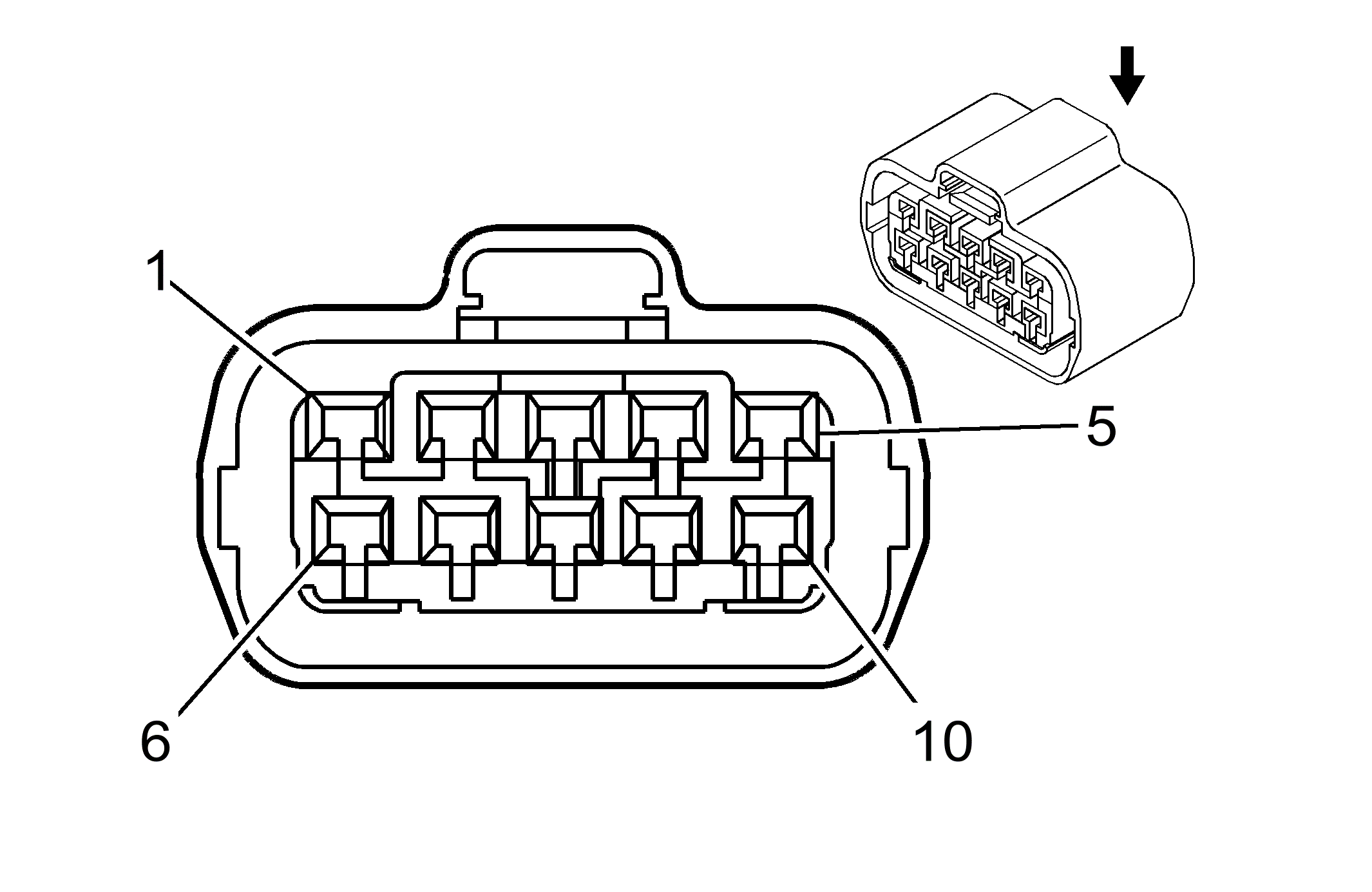

Courtesy of GENERAL MOTORS CORP. Transmission Connector Terminal Identification (MLQ)
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.5 PU |
898 |
Transmission Fluid Temperature Sensor Signal |
| 2 |
0.5 PK |
1224 |
Timing Valve Control |
| 3 |
0.5 RD |
1226 |
Pressure Control Solenoid Control |
| 4 |
0.5 D-BU |
1225 |
Torque Converter Solenoid Control |
| 5 |
0.5 L-GN |
1222 |
Shift Solenoid 1 Valve Control |
| 6 |
0.5 OG/BK |
586 |
Transmission Fluid Temperature Sensor - Low Reference |
| 7 |
- |
- |
Not Used |
| 8 |
0.5 YE/BK |
1227 |
Low Reference |
| 9 |
- |
- |
Not Used |
| 10 |
0.5 YE/BK |
1223 |
Shift Solenoid 2 Valve Control |
Connector Part Information
- OEM: YAZAKI 7283-1407-40
- Description: 10-Way F (GY)
|
