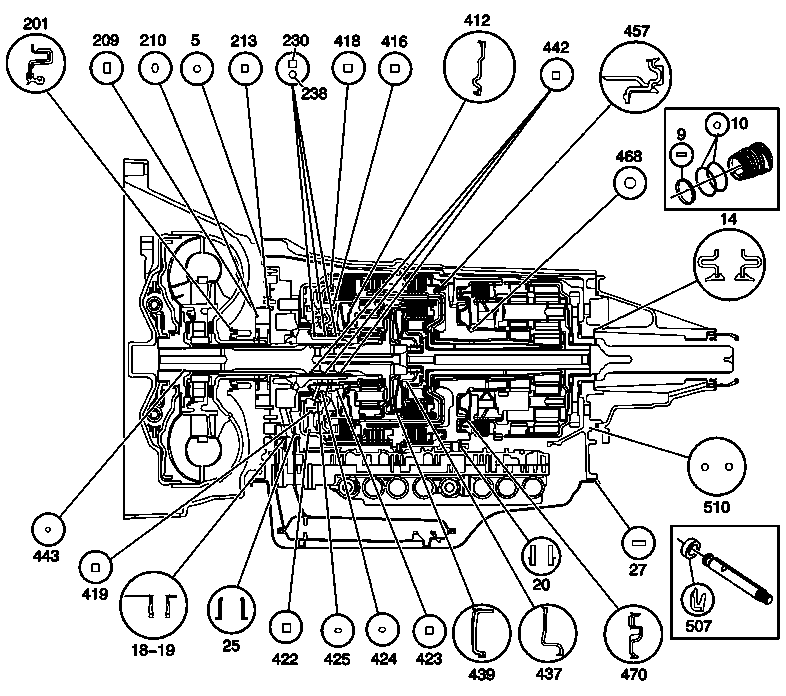

Seal Locations (6L80)
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 5 | A/Trans Fluid Pump Seal |
| 9 | A/Trans Connector Seal |
| 10 | A/Trans Connector (O-ring) Seal |
| 14 | Output Shaft Seal Assembly |
| 18 | A/Trans Fluid Pump Seal Assembly |
| 19 | A/Trans Fluid Pump Seal Assembly |
| 20 | Center Support Fluid Passage Seal Assembly |
| 25 | A/Trans Fluid Filter Seal Assembly |
| 27 | A/Trans Fluid Pan Gasket |
| 201 | Torque Converter Fluid Seal Assembly |
| 209 | A/Trans Fluid Pump Slide Fluid Seal Ring |
| 210 | A/Trans Fluid Pump Slide (O-ring) Seal |
| 213 | A/Trans Fluid Pump Slide Seal |
| 230 | 1-2-3-4 and 3-5 Reverse Clutch Fluid Seal Ring |
| 412 | 1-2-3-4 Clutch Piston Dam Assembly |
| 416 | 1-2-3-4 Clutch Piston Seal |
| 418 | 3-5 Reverse Clutch Piston Dam (O-ring) Seal |
| 419 | 3-5 Reverse Clutch Piston Inner Seal |
| 422 | 3-5 Reverse Clutch Piston Outer Seal |
| 423 | 1-2-3-4 Clutch Piston Inner Seal |
| 424 | 1-2-3-4 Clutch Piston Housing Seal |
| 425 | 1-2-3-4 Clutch Piston Housing Seal |
| 437 | 4-5-6 Clutch Piston Dam Assembly |
| 439 | 4-5-6 Clutch Piston Assembly |
| 442 | Turbine Shaft Fluid Seal Ring |
| 443 | Turbine Shaft (O-ring) Seal |
| 457 | 2-6 Clutch Piston Assembly |
| 468 | Low Clutch Sprag Seal |
| 470 | Low and Reverse Clutch Piston Assembly |
| 507 | Manual Shift Shaft Seal |
| 510 | Park Pawl Actuator Guide (O-ring) Seal |
